3. Экспериментальная часть

Экспериментальные исследования полевого транзистора VT1 проводятся в блоке 3А, схема которого показана на рис. 6.3.

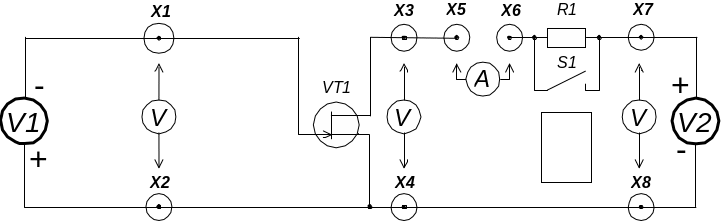

Рис. 6.3. Принципиальная схема блока 3А

Лабораторное задание

1. Ознакомьтесь с основными параметрами полевого транзистора с каналом n-типа КП303А по таблице Перепишите в отчет номинальные и предельно допустимые параметры.

Транзистор кп303а

Параметр	Значение
Максимальный ток стока Ic max, мА	20
Максимальное напряжение сток–исток Ucи max, В	25
Максимальное напряжение затвор–исток Uзи max, В	30
Напряжение отсечки Uотс, В	0,5...3
Крутизна сток-затворной характеристики S, мА/В	1...4

2. Снимите данные для построения семейства статических сток-затворных (передаточных) характеристик .

Проводниками, как показано на рис. 6.3, подключите к клеммам Х5, Х6 миллиамперметр с пределом измерения 20 мА. Вольтметр используется попеременно: с пределом 2 В – при измерении напряжения на затвор–истоке (Х1, Х2), с пределом 20 В – на сток–истоке (Х3, Х4). Переключателем S1 отключите сопротивление нагрузки (R1) (положение “Замкнут”).

Выведите все ручки регулировки источников питания V1 и V2 в крайнее левое положение. Включите питание стенда, кнопкой «3А» подключите исследуемую схему.

Данные для построения семейства сток-затворных характеристик снимите устанавливая поочерёдно на сток–истоке напряжение = 2, 4, 6, 8, 10 В. Напряжение на затворе в каждом случае меняйте от 0 до . Т.е. до значения, когда . Запишите в отчёт найденное экспериментальное значение .

Указание. Здесь и далее экспериментальные точки наносите сразу на график.

3. Снимите данные для построения семейства статических стоковых (выходных) характеристик

.

Данные снимите для четырех-шести значений напряжения на затвор–истоке с равномерным шагом: , где – экспериментальное значение напряжения отсечки, полученное в п. 2.

Напряжение на стоке в каждом случае меняйте от 0 до 12 В.

4. Исследуйте работу полевого транзистора в режиме усиления. Для этого подключите в цепь стока транзистора сопротивление нагрузки R1 (ключ S1 разомкнут).

Задайте по графику выходных характеристик рабочую точку так, чтобы она оказалась в центре экспериментального семейства. Рекомендуется выбрать .

Источниками питания V1 и V2 поочерёдно установите выбранные значения сначала на затворе а затем на стоке. Измерьте полученное при этом рабочее напряжения питания усилителя (клеммы Х7, Х8) и ток стока (клеммы Х5, Х6).

На выходных и передаточных характеристиках отметьте положение рабочей точки. Увеличьте и уменьшите напряжение на затворе на величину . По вольтметру, подключенному к клеммам Х3, Х4, отсчитайте соответствующие изменения напряжения на стоке . Вычислить экспериментальное значение коэффициента усиления по напряжению

, (3.1)

где – полные изменения напряжения на стоке и затворе.

5. Исследуйте работу полевого транзистора в качестве электрически управляемого резистора.

Переключатель S1 оставьте в положении, при котором нагрузка включена. Источником питания V2 установите напряжение питания . При этом транзистор перейдет в область омического режима работы. Снимите зависимость . Напряжение меняйте от 0 до
