8. Генератор импульсных признаков сигнала ту в системе «чдц-66».

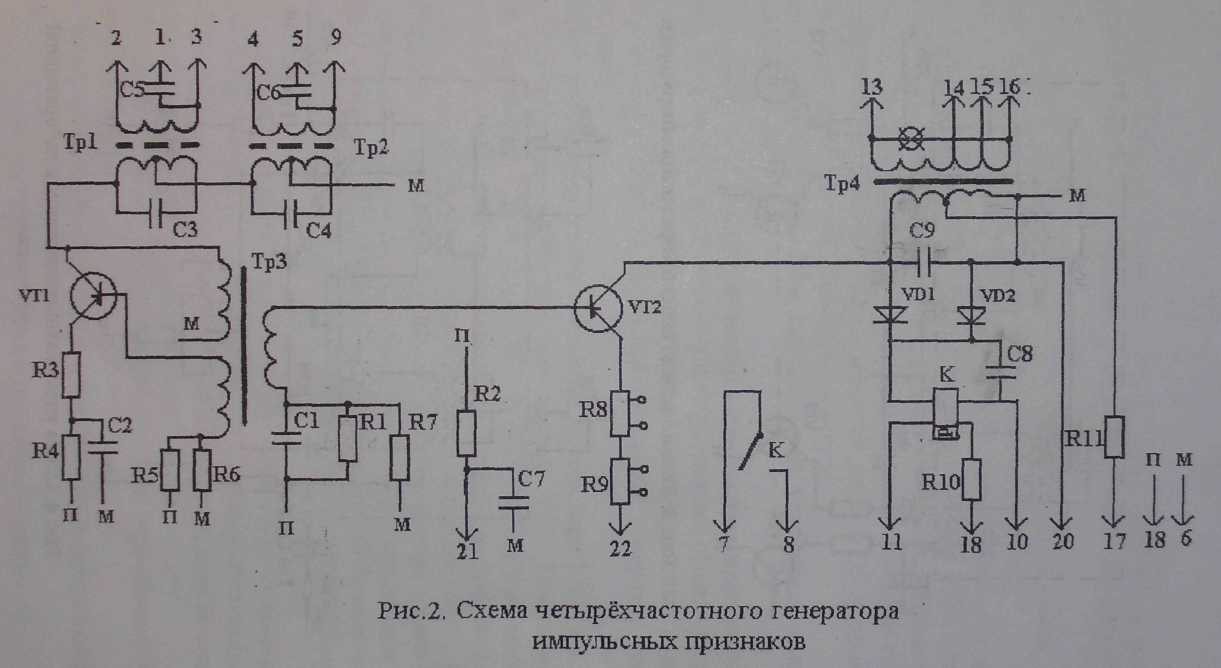

Принципиальная схема генератора ЦТ канала ТУ (рис. 50) содержит задающий с транзистором Т1 и выходной усилительный каскады с транзистором Т2. Напряжение, на базах транзисторов задается делителями напряжения R3 и R4, R5 и R6, а ток в цепи эмиттера – резисторами R1 и R2; R7, R8 и R9, введенными последовательно в цепь эмиттера. Эти резисторы частично или полностью шунтируются развязывающими емкостями C1, C2 и С7. Задающий каскад содержит два контурных трансформатора Tр1 и Тр2 и трансформатор связи ТрЗ, имеющий входную обмотку 1-2, обмотку связи 3-4 и выходную обмотку 5-6. В каждом состоянии генератора используется один из задающих трансформаторов. Если передается частота f1у или f2у, то выводы 4 и 9 должны быть соединены, замыкая накоротко управляющую обмотку трансформатора Тр2. Трансформатор Tр1 настроен на частоту f2у конденсатором СЗ; чтобы передать частоту f1у, нужно еще замкнуть выводы 1 и 2 трансформатора Tp1. Аналогично трансформатор Тр2 настроен на частоту f4y, при передаче которой нужно замкнуть выводы 2 и 3 трансформатора Tр1; чтобы изменить частоту f4у на f3у, нужно замкнуть выводы 4 и 5 трансформатора Тр2. При передаче сигнала ТУ поочередное замыкание задающих трансформаторов и подключение емкостей С4 или С6 в соответствующих тактах управляющего сигнала осуществляет модулятор, размещенный вне блока ЦТ (в блоке ЦШР).
В задающем каскаде не предусмотрено регулировки усиления или режима; резистор R2 стабилизирует усиление транзистора Т1, создавая отрицательную обратную связь.
Выходной каскад через трансформатор ТрЗ связан с задающим. Уровень сигнала на выходе генератора можно отрегулировать подключением внешнего сопротивления к выводам 21 и 22 генератора. Резисторы R8 и R9 секционированы и должны быть во всех генераторах отрегулированы однообразно с расчетом получения суммарного сопротивления эмиттерного перехода транзистора вместе с резисторами R8 и R9, равного 12 Ом. Напряжение питания генератора ЦГ составляет 12 В.
9 . Демодулятор импульсных признаков сигнала ту в системе «чдц».
Схема демодулятора ЛДМ канала ТУ имеет однокаскадный усилитель с транзистором Т1 и входным трансформатором Тр5. Входное сопротивление усилителя стабилизировано резистором R1. Усиление регулируется секционированным резистором R4.
В цепь коллектора транзистора Т1 включены трансформаторы Tp1, Тр2, ТрЗ и Тр4, настроенные на рабочие частоты f1у, f2у, f3y и f4y канала ТУ. Вторичные обмотки трансформаторов через выпрямители В1, В2, ВЗ и В4 со сглаживающими емкостями С7, С8, С9 и С10 и разделительные диоды Д17, Д18, Д19 и Д20 соединены соответственно с базовыми цепями транзисторов Т2, ТЗ, Т4 и Т5, к коллекторам которых подключены обмотки реле 1И и 2И. В цепь обмоток реле 1И и 2И введены обмотки реле ОИ и переход эмиттер-база транзистора Т6, управляющего током в обмотке реле АИ. Контакты реле 1И, 2И, ОИ и АИ защищены от обгорания искрогасительными контурами и используются для возбуждения повторителей П1И, П2И, ПОИ и ПАИ, контакты которых управляют работой релейного дешифратора.
В нормальных условиях транзисторы Т2, ТЗ, Т4 и Т5 открыты в результате протекания тока от плюса источника питания через переход эмиттер-база и резистор в цепи базы на минус. Ток в обмотках реле 1И, 2И и ОИ не протекает, поскольку диоды Д21, Д22, Д23 и Д24 заперты напряжением, имеющимся на резисторах R6, R7, R12 и R1. Закрыт и транзистор Т6; в цепи обмотки 3-4 реле АИ через резистор R23 протекает ток, удерживая якорь в положении, соответствующем разомкнутому контакту реле АИ.
При поступлении частоты f1y появляется напряжение на выходе выпрямителя В1 и через диод Д17 протекает ток, закрывающий транзистор Т2. При этом протекает ток через переход эмиттер-база транзистора Т6, обмотки 1-2 реле ОИ и 2-1 реле 1И, диод Д21 и резистор R6. Реле АИ притягивает якорь, а реле 1И и ОИ перебрасывают свои якоря в положение, определяемое направлением тока в обмотках реле. В этом состоянии контактами реле замкнуты внешние выводы 1-2, 8-9 и 13-14. Если поступает частота f2у, то закрывается транзистор ТЗ, и ток протекает через обмотку 3-4 реле 1И, диод Д22 и резистор R7; в этом состоянии контакты реле замыкают выводы 1-2, 8-9 и 14-15. В случае поступления частоты fзу или f4у аналогично работают транзисторы Т4 и Т5, но ток проходит через обмотку 4-3 реле ОИ и это реле перебрасывает свой якорь. При приеме частоты fзу замкнуты выводы 1-2, 8-7 и 19-20, а при поступлении частоты f4у – 1-2, 8-7 и 20-21.
Ток, закрывающий один из транзисторов, которые управляют работой реле, обязательно возвращается к своему выпрямителю через общий для всех цепей резистор R10. На R10 возникает падение напряжения, которое запирает остальные три выпрямителя, не получающие полезного сигнала – этим обеспечивается защита соответствующих трех транзисторов от действия, на них помех при приеме сигнала. Чтобы обеспечить возрастание напряжения на резисторе R10 и после закрытия соответствующего транзистора, когда переход эмиттер-база заперт, предусмотрены диоды Д26, Д27, Д28 и Д29, шунтирующие переходы эмиттер-база после их закрытия. Диоды Д17, Д18, Д19 и Д20 предотвращают ответвление переменной составляющей принимаемого сигнала на переходы эмиттер-база трех запертых транзисторов через сглаживающие конденсаторы С7, С8, С9 и С10.
Блок ЛДМ получает питание напряжением 12 В (выводы 6 и 12). Напряжение смещения подается в блок лишь для транзистора Т6. Напряжение батареи смещения может составлять 2 В (используются вывод 17 и резистор R26) или 12 В (при использовании вывода 18 и резистора R22). На линейных пунктах для смещения используется напряжение +14 В, подаваемое на вывод 17.
