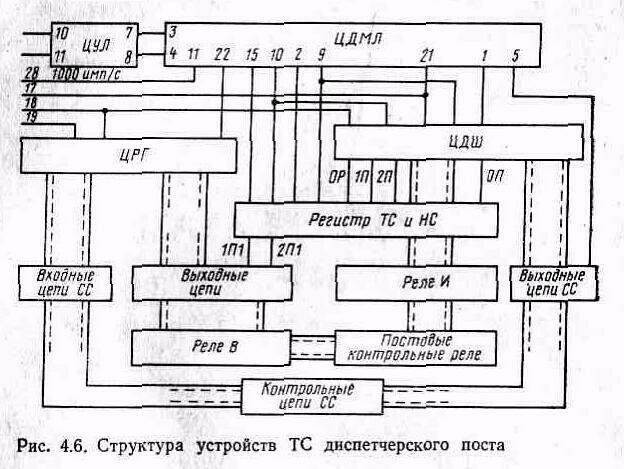

6. Структурная схема приема сигнала тс в системе дц «луч».
Каждый из 4 параллельных каналов ТС оснащен усилителем ЦУЛ и демодулятором ЦДМЛ, работающим на частотах данного канала.
ЦДШ – схема дешифратора, НС – схема регистра сигналов ТС и сигналов несоответствия, ЦРГ – схема распределителя групп с выходными цепями для возбуждения групповых реле В, комплект выходных реле И регистра ТС, схема сравнения СС, групповые реле В и постовые контрольные реле.
Кроме ТС, поступающих на выводы 10 и 11 ЦУЛ и после усиления, на выводы 3 и 4 ЦДМЛ в комплект аппаратуры канала ТС поступают управляющие сигналы от постовой аппаратуры ТУ. По цепи 28 на вывод 11 ЦДМЛ поступают сигналы тактовой частоты 1000имп/с от генератора ЦГЛ. По цепи 19 от узла синхронизации УС поступает сигнал 0, устанавливающий узел ЦРГ в исходное состояние, когда счетчик групп в УС определит, что цикл проверки состояния объектов во всех группах закончен. Сигнал, поступающий по цепи 18 (изменение сигнала 1 на 0), является сигналом подготовки для переключения узла ЦРГ в очередную позицию. Переключение происходит в момент окончания приема ТС по цепи, связанной с выходом 22. Если же сигнал ЦС не поступил, то переключение узла ЦДМЛ осуществляется в момент изменения сигнала 1 на 0 в цепи 17, связанной с УС. Сигналы, поступающие по цепям 17 и 18, используются также в цепях реализации принятых сигналов ТС. Аппаратура канала ТС должна правильно принять и реализовать информацию, поступающую в цикле, содержащем до 23 отдельных сигналов ТС, относящихся к различным группам контролируемых объектов, случайным образом распределенным по нескольким станциям. При этом сигналы ТС не имеют адресной части и их принадлежность к тем или иным группам объектов и станциям устанавливается лишь по очередности их поступления.
Рассматривая работу аппаратуры, выделим следующие процессы: прием, дешифрирование и запись в регистре ТС каждого поступающего сигнала ТС; счет поступающих сигналов ТС и групповых циклов, выделенных для передачи одного сигнала ТС; выявление новизны информации, поступившей в принятом сигнале ТС, и фиксация обнаруженного несоответствия с уже известной информацией в регистре НС; реализация принятой информации, содержащей новизну, путем возбуждения соответствующих групповых реле В и выходных реле И изменения состояния постовых контрольных реле. Первый из этих процессов выполняют ЦДМЛ, ЦДШ и схема регистра сигналов ТС и НС.
Появление сигнала 0 на выводе 9 ЦДМЛ означает, что поступает очередной сигнал ТС. Этот сигнал освобождает триггеры в узле ЦДШ и регистре сигналов ТС и НС и приводит эти схемы в состояние готовности к приему. Одновременно в блоке ЦДМЛ начинается деление в 8 раз частоты тактовых импульсов 1000имп/с, поступающих на вывод 11; на выводе 1 появляются тактовые импульсы, разделенные интервалами 8 мс и определяющие предполагаемые границы тактов в сигнале ТС. Они приводят в действие распределитель тактов в схеме ЦДШ. В средней части каждого такта сигнала ТС на выводе 10 ЦДМЛ появляется короткий импульс стробирования, в течение кот. проверяется качество сигнала ТС в этом такте; информационному символу 1 соответствует поступление из канала ТС более низкой рабочей частоты f1 и появления на выводе 2 ЦДМЛ сигнала 1; символ 0 соответствует поступлению частоты f2 и наличие сигнала 0 на выводе 2 ЦДМЛ. Принимаемый сигнал фиксируется в регистре ТС. Каждому такту сигнала ТС соответствует своя ячейка в регистре и свой триггер 1-й ступени. При приеме сигнала ТС переключаются в состояние 1 триггеры, относящиеся к тем тактам сигнала, в которые поступил сигнал 1; переключение происходит в моменты появления очередного импульса стробирования.
Во время поступления очередного сигнала ТС состояние ЦРГ соответствует порядковому номеру в цикле или адресу сигнала ТС. в это состояние ЦРГ приходит в конце приема предыдущего сигнала ТС, когда появляется сигнал переключения на выводе 22 ЦДМЛ.
