6.Трехфазное однополупериодный управляемый выпрямитель.
7 .Трехфазный мостовой управляемый выпрямитель
Влияние изменения угла α на кривую Uн заключается в задержке этого угла относительно точек естественного отпирания (равенство фазных напряжений). При активной нагрузке форма тока аналогична форме напряжения, при большой индуктивности гармоники подавляются и остается только постоянная составляющая.
Для данной схемы ср. знач. выпрямленного Uн=Uн.maxcosα при α=90 равно 0. В этом случае, если отсутствует обратный диод, энергия будет циркулировать м/у индуктивностью и источником питания, не производя работы. В этом случае выходное U будет формироваться из отрезков фазных U-й. С учетом коммутации при том же управления среднее выходное напряжение оказывается меньшим, чем при мгновенной коммутации и
Влияние изменения угла на кривую Uн аналогично 1-полупериодной схемы. Но т.к. в 3-х фазной мостовой схеме выпрямляется линейное U, то кривая Uн будет складываться из участков линейных U вторичных обмоток транса.
Здесь в каждый момент времени в откл состоянии находится пара тиристоров Т1-Т2; Т2-Т3. При α=0 коммутация осуществл ч/з 600. При α≠0 ср знач. без учета коммутации опред аналогично нулевой схемы.
8.Ведомый сетью инвертор.
В УВ можно организовать режим работы, при к-ом энергия будет передаваться от сети пост тока в сеть. Условия этого режима:
в нагрузке должна быть включена большая L
должен отсутствовать обратный диод
ЭДС нагрузки должна быть направлена согласно с U на выходе УВ.
Т акие условия возникают в реверсивных УВ. Показателем потребления энергии служит фазовый сдвиг на 1800 I1 относит-но U1. Это означает, что тиристор в режиме инвертирования должен находится в открытом состоянии при отрицательной полярности U вторичных обмоток транса. Т2-при отрицат полярности U22, а Т1-при отрицат полярности U21 (гр (б)). При таком режиме отпирания происходит поочередное подключение транса ч/з дроссель Ld к источнику пост тока происходит преобразование пост тока в переменный, и передача энергии в сеть.
Запирание ранее проводившего тиристора при отпирании другого происходит под действием Uобр., к-ое создается U-ем сети со стороны вторичных обмоток транса. При к ранее проводившему тиристору будет приложено Uобр.=U-ий вторичных обмоток. Значение должно быть меньше 1800 на . =-. Если тиристор отпирать при =0, то ранее проводящий тиристор останется в открытом состоянии – опрокидывание инвертора. Для перехода из режима выпрямления в режим инвертирования необходимо обеспечить протекание тока ч/з тиристоры при отрицат-ой полярности вторичных U-ий, проводя их отпирание с углом опережения .
9.Регулирование частоты выходного напряжения автономных инверторов
Принцип формирования Uвых АИН при синс ШИМ токовый коридор
С появлением IGBT и MOSFET транзисторов распространилось синусоидальное ШИМ. В этом случае модулирующим U-ем явл синусоида. Т.к. при работе АИН на R-L нагрузку высшие гармоники подавлены, то при sin-ом ШИМ их можно не учитывать и рассматривать АИН как генератор sin-го U-я (ГСН), амплитуда будет опред-ся коэфф-ом модуляции.

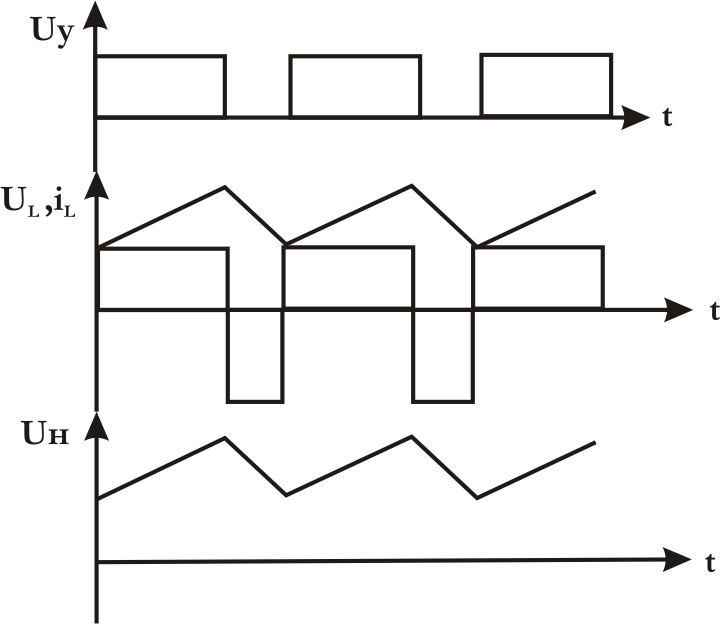

А ИН может быть построен так, чтобы он обладал свойствами источника тока, т.е. используется замкнутый способ реализации ШИМ. За счет ООС по току и релейного эл-та (РЭ) ток в нагрузке пульсирует около заданного значения. Амплитуда и f пульсаций опред-ся параметрами R-L нагрузки и РЭ. Такой способ называют «токовым коридором».
Управление АИН при ШИР на основной частоте.
В течении каждого периода повторяемости для подкл к нагрузке источника питания отпираются VT1, VT2, VT3. Для откл источника от нагрузки запирается тот VT, к-ый позволяет откл всю группу анодных и катодных силовых ключей. Например, при открытых VT1, VT2, VT3 запирается VT2, а при открытых VT2, VT3, VT4 – VT3. Такой способ управления наз-ют алгоритмом одиночного переключения.
