Б.3 Расчет параметрического стабилизатора с транзисторным фильтром
Исходные данные:
Напряжение на нагрузке: U н = 10 В;
Ток нагрузки: I н = 5 А;

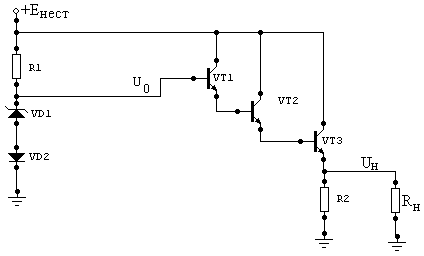

Электрическая схема стабилизатора представлена на рисунке Б1
Рисунок Б1 – Электрическая схема параметрического стабилизатора с транзисторным фильтром
Расчет сопротивления нагрузки RН: Rн=Uн/Iн.
Расчет мощности нагрузки Рн: Рн=UнIн.
Предварительный выбор напряжения источника питания Енест: Енест=(1,5…2)Uн.
Выбор транзисторов VT1…VT3 по предельным значениям параметров: 1=2=3=010; Ik.maxIн; Uкэ.maxЕнест.
Расчет коэффициентов передачи тока базы 1,2,3 транзисторов VT1…VT3: 1=2=3=0=0/(1+0).
Расчет эмиттерного резистора R2.
На резисторе R2 (т.е. на эмиттере транзистора VT3) формируется потенциал Uн в режиме холостого хода (ХХ) стабилизатора (при отсутствии нагрузки RН). В этом режиме в эмиттерной цепи транзистора VT3 протекает обратный ток коллектора IК0 (величина тока IК0 выбирается по справочнику). Величина резистора R2 рассчитывается по формуле
R2 = 0Uн/IК0,
7. Расчет требуемого опорного напряжения U0 на выходе параметрического стабилизатора R1-VD1-VD2.
U0=3d+Uн=Uст+d,
где Uст - напряжение стабилизации стабилитрона VD1.
Примечание.
Диод VD2 является датчиком температуры, который стабилизирует ток стабилизации Iст стабилитрона VD1 (в принципе диод VD2 в схеме может отсутствовать).
Уточненный расчет нестабилизированного напряжения Енест:
Енест=U0+2.
Примечание.
Для нормальной работы параметрического стабилизатора R1-VD1-VD2 падение напряжения на балластном резисторе R1 выбирается в пределах 1-2 В.
Выбор параметров стабилитрона VD1
9.1 Расчет напряжения стабилизации Uст: Uст=U0-d.
9.2 Выбор тока стабилизации Iст стабилитрона VD1: Iст=3…30мА.
9.3 Расчет балластного резистора R1 проводится по формулам:
R1=(Енест-U0)/Iст; IстR1=(1…2)В; R1= (1…2)/Iст
9.4 Расчет мощности P1 резистора R1: Р1=(Iст)2R1
