4.2.6 Расчет стабилизатора к142 ен3,4
Расчет стабилизатора К142 ЕН3,4 (см. рисунок 4.11) проводится в следующей последовательности.
1. Элементы делителя R1, R2 задают ток выключения микросхемы Iвыкл , равный (1...2) мА при напряжении выключения Uвыкл , равном 2 В
(R1+R2)= Uвыкл/ Iвыкл (4.10)
2. Коэффициент передачи Кд делителя R1, R2 выбирается таким, чтобы на резисторе R2 сформировался потенциал д = (0,6...0,8) В
Кд = R2/(R1+R2) = д/ Uвыкл (4.11)
3. Величины резисторов R1, R2 определяются из уравнений (4.10), (4.11). 4. 4. Мощность резисторов R1, R2 зависит от выбранных параметров Uвыкл, Iвыкл:
P1= (Iвыкл)2 .R1;
P2= (Iвыкл)2 .R2.
5. Корректирующий конденсатор С1= (0,01...0,1) мкФ.
6. Выходной делитель R4, R5 должен обеспечить ток Iд, равный (1...2) мА при коэффициенте передачи Кд=R5/(R4+R5)=(0,09...0,1).
7. Резистор защиты R3* рассчитывается по формуле (4.4).
8. Величина конденсатора фильтра С2 выбираются из условия:
(R3+R4).C4 1/fп.
5. Расчет фильтров информационных систем Теоретические сведения
Фильтр – это устройство, которое пропускает без искажений электрические сигналы в определенной полосе частот и подавляет сигналы за пределами этой полосы. Диапазон частот, в котором напряжение на выходе фильтра Uвых остается постоянным (Uвых = const), называется полосой пропускания (ПП) фильтра. За пределами этой полосы выходное напряжение уменьшается (ослабляется). Диапазон частот, лежащий за пределами полосы пропускания, называется полосой заграждения (ПЗ) фильтра. Цепи фильтрации могут быть пассивными и активными. Пассивные фильтры содержат только резисторы, конденсаторы и катушки индуктивности (пассивные элементы, которые не стребуют внешнего источника энергии). Активные фильтры включают в себя помимо пассивных элементов активный элемент, в качестве которого можно использовать любой усилительный элемент: транзистор или операционный усилитель. В активных фильтрах катушки индуктивности используются редко в силу их громоздкости и неэкономичности, а также относительно большого активного сопротивления, которое существенно в области низких и инфранизких частот. В указанном частотном диапазоне наиболее перспективны активные фильтры на базе ОУ, построенные на RC –элементах.
Существуют четыре типа фильтров: фильтр нижних частот (ФНЧ); фильтр верхних частот (ФВЧ); полосовой фильтр (ПФ); режекторный фильтр (РФ).
Напряжение Uвых на выходе фильтра нижних частот остается постоянным (сигнал проходит без искажений) в диапазоне частот от f = 0 (постоянный ток) до граничной частоты fср , которая называется частотой среза фильтра.
Фильтр верхних частот пропускает высокие частоты, а подавляет низкие и инфранизкие частоты, вплоть до постоянного тока (f = 0).
Полосовой фильтр пропускает сигналы только в полосе частот f = fн… fв . Граничные частоты это полосы называются соответственно нижней (fн) и верхней (fн) частотами полосы пропускания, а средняя частота fн – резонансной частотой ПФ.
Режекторный фильтр (частный случай полосового фильтра) вырезает определенную полосу частот и пропускает все частоты за пределами полосы заграждения (полосы режекции). В зависимости от ширины полосы пропускания полосовые фильтры делятся на узкополосные и широкополосные фильтры.
Избирательность ПФ характеризуется коэффициентом добротности: ,где В = (в – н) – полоса пропускания, – резонансная частота, , – соответственно верхняя и нижняя частоты среза ПФ. Для узкополосных фильтров Q >10, а для широкополосных Q< 10.
В тех случаях, когда необходимо, чтобы коэффициент передачи в пределах полосы пропускания был близок к единице. Указанным свойством обладают фильтры Баттерворта, построенные на базе ОУ. За счет положительной обратной связи эти фильтры обладают высокой крутизной спада частотной характеристики за пределами полосы пропускания, достигающей величины 40 дБ/декаду и 60 дБ/декаду.
Рис.5.1. Схемы ФВЧ с наклоном АЧХ +20 дБ/дек –а); +40дБ/дек – б); +60дБ/дек – в)
В схемах фильтров Баттерворта операционный усилитель включен по схеме повторителя напряжения, поэтому напряжение на выходе фильтрующей RC–цепи равно выходному напряжению ОУ.

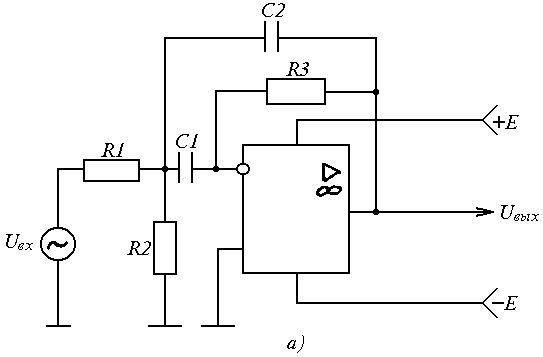

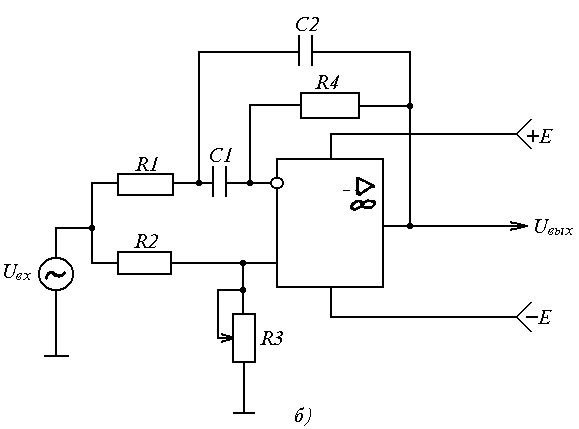

На рис.5.2,а, б приведены схемы полосового и режекторного фильтров соответственно, реализованные на одном ОУ.
Рис.5.2. Функциональные схемы ПФ – а) и РФ – б) на базе
операционных усилителей
При определенном выборе параметров фильтрующих RС–цепей ПФ может иметь различную добротность и коэффициент усиления Kр на резонансной частоте р, превышающий единицу. Поэтому фильтр такого типа является резонансным (рис.5.2,а).
Используя свойства дифференциальных входов ОУ, аналогичным образом реализуется режекторный фильтр (рис.5.2,б). Поскольку входной сигнал Uвх поступает на дифференциальные входы СУ через различные цепи (на неинвертирующий вход через резистивный делитель R2, R3, а на инвертирующий – через частотно-зависимую RС–цепь на элементах R1, С1), на частоте квазирезонанса р входные токи окажутся в фазе. Созданные этими токами падения напряжения на входных сопротивлениях по каждому входу ОУ на частоте р синфазны.
Следовательно, сбалансировав резистором R3 ОУ на частоте р, можно получить минимальное напряжение Uвых. При отклонении частоты входного сигнала от частоты квазирезонанса р напряжение Uвых увеличивается, так как условие баланса дифференциального ОУ будет нарушаться.
Таким образом, выходной сигнал ОУ ослабляется по амплитуде в определенной полосе частот Вр, (полоса режекции).
