Люки и шахты
Под грузовыми люками понимают вырезы в палубе, необходимые для погрузки и разгрузки. Чтобы обеспечить быструю и простую перегрузку, их делают максимально большими. По этой причине встречаются грузовые суда, у которых люки составляют 80% ширины и длины трюмов, чтобы краны и погрузочно-разгрузочные устройства могли обслуживать почти весь трюм. У контейнеровозов и рудовозов люки грузовых трюмов обычно соответствуют площади трюма. Люки имеют прямоугольную форму, их углы закруглены, а края отделаны двумя продольными и двумя поперечными комингсами.
Продольные комингсы переходят в концах люков в карлингсы. Чтобы избежать несчастных случаев, комингсы изготовляют высотой примерно 0,8 м и более. Толщина комингсов колеблется в зависимости от типа и размеров судна от 8 до 11 мм; сквозные продольные люковые комингсы, играющие роль продольных связей, выполняются такой же толщины, как соответствующая палуба. Под палубой у комингсов фланцы отгибают, чтобы повысить жесткость и избежать повреждений тросов грузовых подъемных механизмов. Выше палубы комингсы подкреплены кницами, стойками и расположенными горизонтально профилями. Люки закрыты деревянными или стальными крышками, лежащими на съемных бимсах, а также парусиной. На больших грузовых судах применяют только стальные люковые закрытия с механическим или гидравлическим приводом.
Расположенная над машинным и котельным отделениями шахта ведет к самой верхней палубе. Ее поперечное сечение выполнено таким, чтобы через нее можно было вынимать машины и котлы. Шахта машинного отделения закрыта верхним световым люком с окнами. В шахтах смонтированы вентиляционные Трубопроводы, газоходы, утилизационные котлы, цистерны суточного расхода топлива для механизмов, противопожарное оборудование, трубопроводы и т. д. Шахты состоят из продольных и поперечных стенок с подкреплениями, к которым сверху примыкают комингсы. Толщина листов для стенок шахт составляет в зависимости от их положения и от размеров судна 5—9 мм. Сходные люки с закрытиями служат для прохода людей по трапам с открытых палуб на нижележащие палубы. Трапы, если они расположены не в надстройках, имеют тамбуры (рис. b).
|

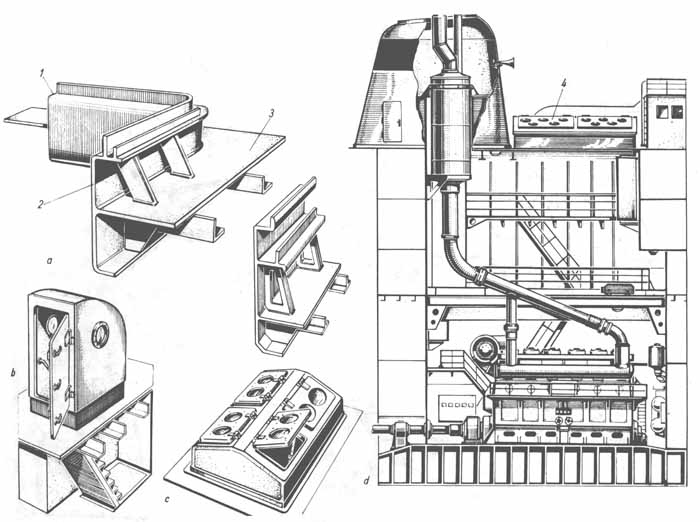

Люки, шахты, верхний световой люк, трапы: а — грузовой люк; b — тамбур трапа; с — верхний световой люк; d — машинное отделение и шахта. 1 — поперечный комингс; 2 — продольный комингс; 3 — палуба; 4 — верхний световой люк. |
Фундаменты
Фундаменты служат для размещения и крепления машин, котлов, различных установок и устройств и т. д.. Все это оборудование воздействует на фундаменты собственным весом и инерционными силами, возникающими при продольной и поперечной качке судна, а также неуравновешенными усилиями, создающимися при работе механизмов. Фундамент воспринимает эти усилия и передает их на связи корпуса судна.
Фундамент дизеля - фундамент главного двигателя - состоит из двух непрерывных продольных балок, которые постепенно переходят в настил второго дна. На верхние кромки продольных балок приварены так называемые опорные горизонтальные полосы, на которые с помощью пригоночных деталей установлен фундамент двигателя и которые связаны друг с другом винтовыми болтами. Продольные балки фундамента и опорные полосы подкреплены на каждом флоре поперечными бра-кетами с поясками между продольными фундаментными балками и кницами на наружных сторонах. Днищевые связи и настил второго дна в районе фундамента машин усилены; под продольными балками фундаментов в большинстве случаев расположены дополнительные стрингеры. На небольших судах с одинарным дном фундамент для главного двигателя, как правило, не устанавливают. Двигатель крепится к опорным листам высоких флоров, форма которых соответствует форме поддона картера. Фундамент упорного подшипника, который должен воспринимать аксиальный упор гребного винта, тоже прочно соединен с днищем судна. Если упорный подшипник не образует с фундаментом главного двигателя единый узел, то в соответствии с возникающими усилиями упора под упорным подшипником устанавливают дополнительные стрингеры и бракеты.
Фундаменты под котлы разделяют на фундаменты под цилиндрические огнетрубные и водотрубные котлы. Водотрубные котлы по конструкции и по форме очень разнообразны, в соответствии с этим их фундаменты также могут иметь самую различную форму. Фундаменты под цилиндрические огнетрубные котлы состоят из двух седлообразных балок, которые подогнаны к форме котла. В продольном направлении они связаны двумя продольными балками с полками. Чтобы предотвратить смещение котла в продольном направлении, на концах котлов установлены стопорные опоры. Анкерные связи на каждой стороне предотвращают скатывание котла с фундамента при бортовой качке.
Вспомогательные механизмы, такие как генераторы, тяжелые насосы, компрессоры, также имеют фундаменты, которые отличаются от фундаментов главного двигателя в основном меньшими размерами и более слабой конструкцией, а также формой, которая соответствует станинам этих механизмов.
|

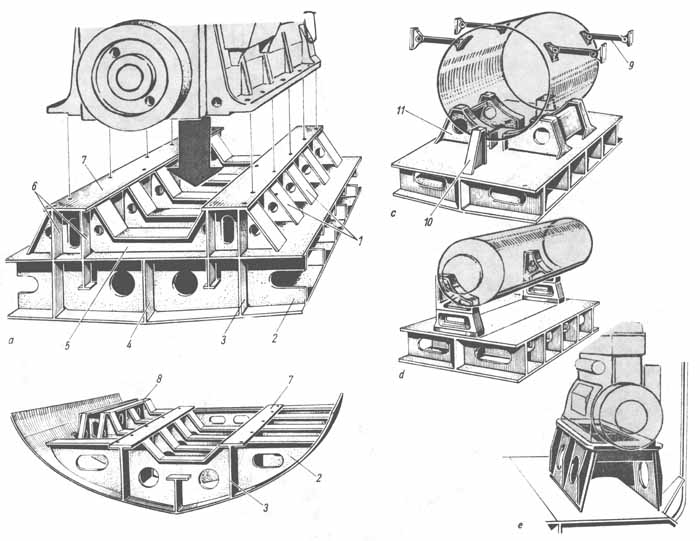

Фундаменты: а — фундамент главного двигателя на настиле второго дна; b — фундамент главного двигателя на одинарном дне; с — фундамент для цилиндрического огнетрубного котла; d — фундамент для водотрубного котла; е — Фундамент для компрессора. 1 — кницы (с полками); 2 — флор; 3 — днищевой стрингер; 4 — вертикальный киль; 5 — поперечные бракеты; 6 — продольные балки; 7 — опорные горизонтальные полосы; 8 — фундамент вспомогательного двигателя; 9 — анкерная связь; 10 — стопор котла; 11 — седельная опора. |
