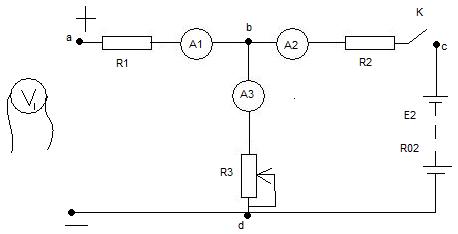

3.Схемы лабораторной установки и их описание (рис.3.)
Рис.3
На лабораторном стенде размещены регулируемые и нерегулируемые резисторы, амперметры и вольтметры магнитоэлектрической системы. Обе схемы соединения лабораторной установки подключаются к сети постоянного тока, которую можно рассматривать как источник питания с э.д.с. E1 и внутренним сопротивлением- r01 . В правую ветвь схемы рис. 4 включается аккумуляторная батарея с э.д.с. E2 и внутренним сопротивлением r02. В ветвь с аккумуляторной батареей следует включать амперметр с переключателем,, позволяющим измерять ток в данной ветви при изменений ее режима работы.
Напряжения на участках схем измеряются переносным вольтметром V1. Подключение аккумуляторной батареи производится выключателем К , установленным на щитке резистора.
4. Рабочее задание
4.1. Собрать схему рис.3 и после проверки ее руководителем измерить Э.Д.С источников питания. Результаты измерений загасать в графу "Примечание” табл.1.
4.7. Замкнуть сетевой рубильник, выключатель К и после указаний руководителя, изменением сопротивления резистора r3- для активной ветви "с э.д.с. E2 установить режимы потребителя, холостого хода и генератора. Для каждого режима измерить токи в ветвях, напряжения на пассивных участках и зажимах источников. Результаты измерений свести в табл.1.
Таблица 1:
Режим работы ветви с эдс E2 |
Результаты измерений |
Результаты вычислений |
Примечание |
|||||||||
Uad |
Uab |
Ubc |
Ubd |
Ucd |
I1 |
I2 |
I3 |
r1 |
r2 |
r3 |
||
В |
В |
В |
В |
В |
А |
А |
А |
Ом |
Ом |
Ом |
||
Генераторный |
|
|
|
|
|
|
|
|
|
|
|
E1= В |
Холостой ход |
|
|
|
|
|
|
|
|
|
|
|
E2= В r01= Ом |
Потребитель |
|
|
|
|
|
|
|
|
|
|
|
r02= Ом |
4.8. Рассчитать величины сопротивлений резисторов, указанные в табл. 1, а также вынужденные сопротивления r01 и r03 источников.
По значениям измеренных напряжений для одной из строк табл. 1 вычислить потенциалы узлов a,b,c,d (принимая один из них за нулевой) и построить потенциальную диаграмму для внешнего контура цепи рис. 3.
В одной системе координат построить зависимости Ubd=f(I2) для режимов работы активной ветви, установленных в п.4.2.
4.9. Установив режим работы активной ветви по указанию руководителя, провести измерения необходимых величин для построения внешней (вольт-амперной) характеристики активного двухполюсника относительно зажимов "bd" схемы рис.3.
4.10. Построить в масштабе внешнюю характеристику активного двухполюсника и, пользуясь ею, рассчитать параметры эквивалентного генератора, замещающего активный двухполюсник.
