10.2.3.3 Розрахунок елементів кріплення кронштейнів
У випадках застосування СП консольного типу (див. рис 1.2) поздовжні балки кріпляться до кронштейнів, а вони до колон болтовим з'єднанням (мал.7.2).

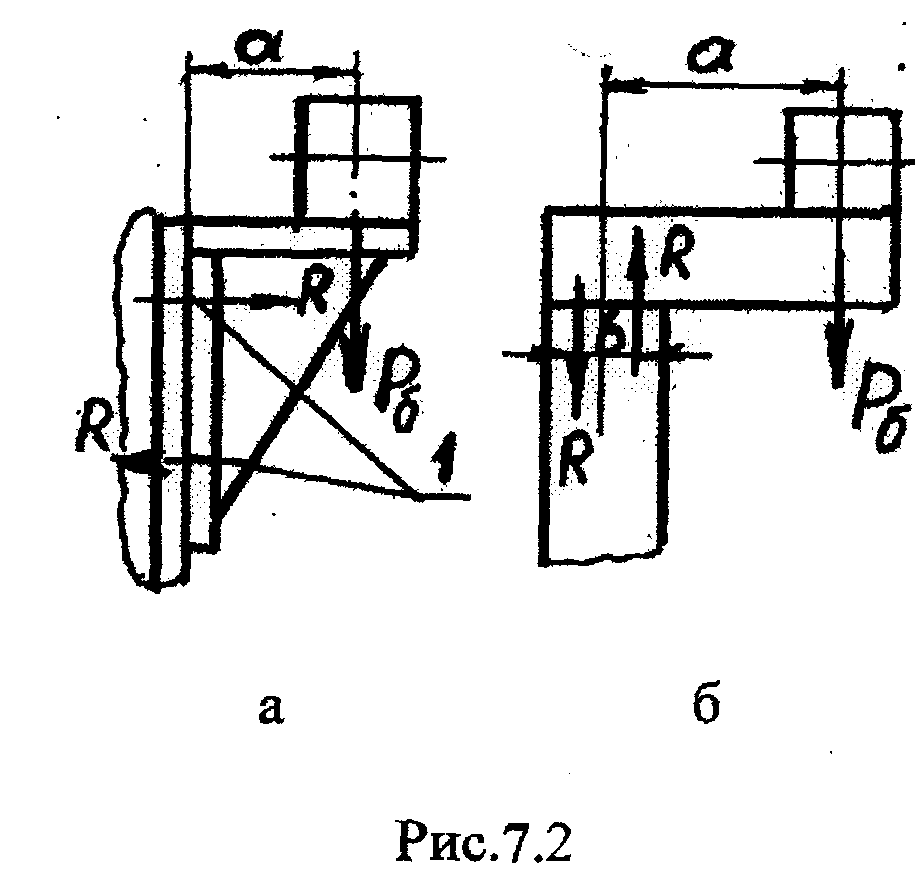

Болти кріплення 1 (схема « а») розраховуються на зріз від діючої сили Рб і на відрив від діючого моменту М = Рб*а
де: d та dmin - відповідно діаметри гладкої частини й западин різьблення болта;
п - кількість болтів у з'єднанні.
Отримані значення τср та σр рівняються з допустимими напругами, , τср ≤[ τср], σр ≤ [ σ].
10.2.3.4 Завершення роботи з проектування пристосування
Перевіривши розрахунками прийняті варіанти конструкції елементів пристосування (НСП), закінчують креслення загального виду й проробляють конструкцію фіксаторів і притисків. При цьому спочатку розглядають забезпечення пристосування стандартизованими елементами, ураховують питання, викладені в п. 1.4, тобто оцінюють й обґрунтовують конструктивно-силову схему СП.
Найбільші труднощі при детальному проробленні СП представляє вибір оптимальних параметрів фіксаторів формотворних (контурних) і стику, які стандартизувати неможливо. Одночасно вирішуються питання вибору матеріалу.
Так, наприклад, литі рубильники й ложементи (сплав АЛ9) (мал. 8.1, в, г) мають товщину S не менш 20 мм, ширину b = 50...80 мм при довжині l <1,0 м та b = 100...180 мм при довжині l = 1,0...2,5 м. Шорсткість поверхні від Ra 1,6 до Rz 12,5. Можуть бути цільними (мал.8.1, в) і із закінцівками (мал.8.1, д). Рубильник збірної конструкції (мал.8.1, г) представляє дві щоки (лист із Д16Т), з'єднані клепкою із профілем, і вкладиш. Їхня робоча поверхня може бути обклеєна перкалью.
Стапельні плити (мал. 8.1, е) можуть бути без каркаса (l <1,0 м) і з каркасом. При l < 500мм мають товщину S = 20...25мм, при більшій довжині - S = З0...35мм, можуть виконуватися зі сталі 3.
Ряд елементів конструкції СП і параметрів приймається конструктивно, виходячи з вимозі технологічності, забезпечення умов підходу при проведенні складальних робіт тощо. Проводячи компонування СП, розглядають можливість механізації й автоматизації складання : підйом рубильників, установка свердлильних агрегатів (СПА), клепальних скоб, висувних робочих площадок тощо. (див.мал.1.1;4.1).
Всі прийняті конструктивні рішення необхідно обґрунтувати, що при проектуванні СП у дипломних проектах є обов'язковим.

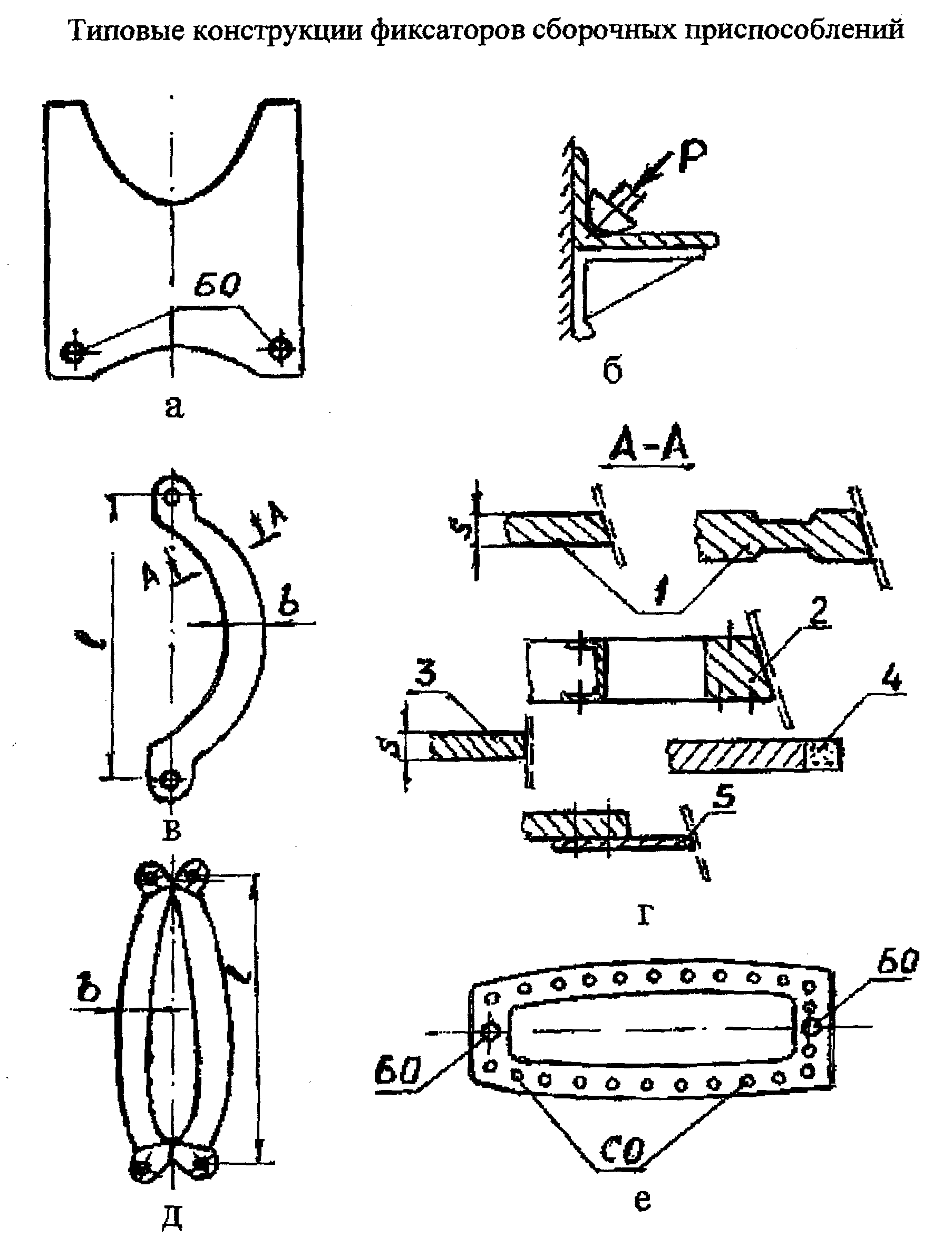

а - ложемент носика крила (оперення); б - профільний фіксатор - упор; в - рубильник СП для зборки панелі фюзеляжу; г - робочі поверхні контурних фіксаторів : 1 - малкованные литі, 2 - малкованные клепані, 3 - немалкованные, 4 - з фіксуючим обводом, 5 - рубильник ножової; д - рубильники СП для зборки рулячи; е - фіксатор стику - стапельна плита.
Рис.8.1
Таблиця для підпору перерізів балок рамних пристосувань
