10.1.2.1 Структура й елементи складальних пристосувань

По своїй структурі, поза залежністю від розглянутих класифікаційних груп, типові СП складаються з п'яти характерних груп елементів:

1. Несучі (каркасні) - силова частина СП, що гарантує жорсткість конструкції й незмінність положення складальних баз. Несучі елементи (НЕ) або несуча система пристосувань (НСП) включають (мал. 1.1):

а) каркаси і їхні елементи - колони, стійки, балки й т.д.;

б) фундаментні плити, підстави, кронштейни сполучні й опорні тощо.

2. Фіксуючі (базові) елементи (БЕ) або базова система пристосувань (БСП, визначають положення елементів конструкції, що складають, і їхнє розташування щодо конструктивних осей виробу. У цю групу входять ложементи й рубильники, що визначають, в основному, аеродинамічні обводи об'єктів зборки; фіксатори стику, крапок навішення елементів механізації; упори й т.п.

З. Настановні елементи (УЭ) - сполучні ланки між фіксуючими й несучими елементами. У їхній состав входять стакани, вилки або заливальні елементи (ЗЭ).

4.3ажнмні елементи (ЗЭП) - забезпечують надійність фіксації встановлюваних елементів конструкції в заданому кресленням положенні.

5. Допоміжні елементи (ВЭ) - призначаються для створення нормальних умов роботи на СП і підвищення продуктивності праці. До них ставляться системи:

а) обслуговування (робітники площадки, сходи, драбини й т.п.);

б) пересування (транспортні візки, колісні опори, стрічкові конвеєри)

в) механізації (привод рухливих частин пристосувань, спецустановки для свердління й клепки: СЗУ, пневмоскобы, СПА тощо.);

г) електропостачання - електропривод, пневмо-гідромагістралі, по яких подається енергія;

д) контролю правильності положення контуру й роз’ємно - реперні, кондуктори КФО, эквидистантні шаблони тощо.;

е) зберігання - оргоснастка, стелажі, спецплощадки тощо.

Каркаси не мають безпосереднього контакту з елементами які складають складальної одиниці. Це дає можливість для розширення уніфікації й стандартизації. Вони характеризують конструктивну схему СП, що визначається составом елементів каркаса і їхнім компонуванням. Конструктивні й компоновочные схеми СП, елементи їхньої конструкції представлені на мал. 19.2

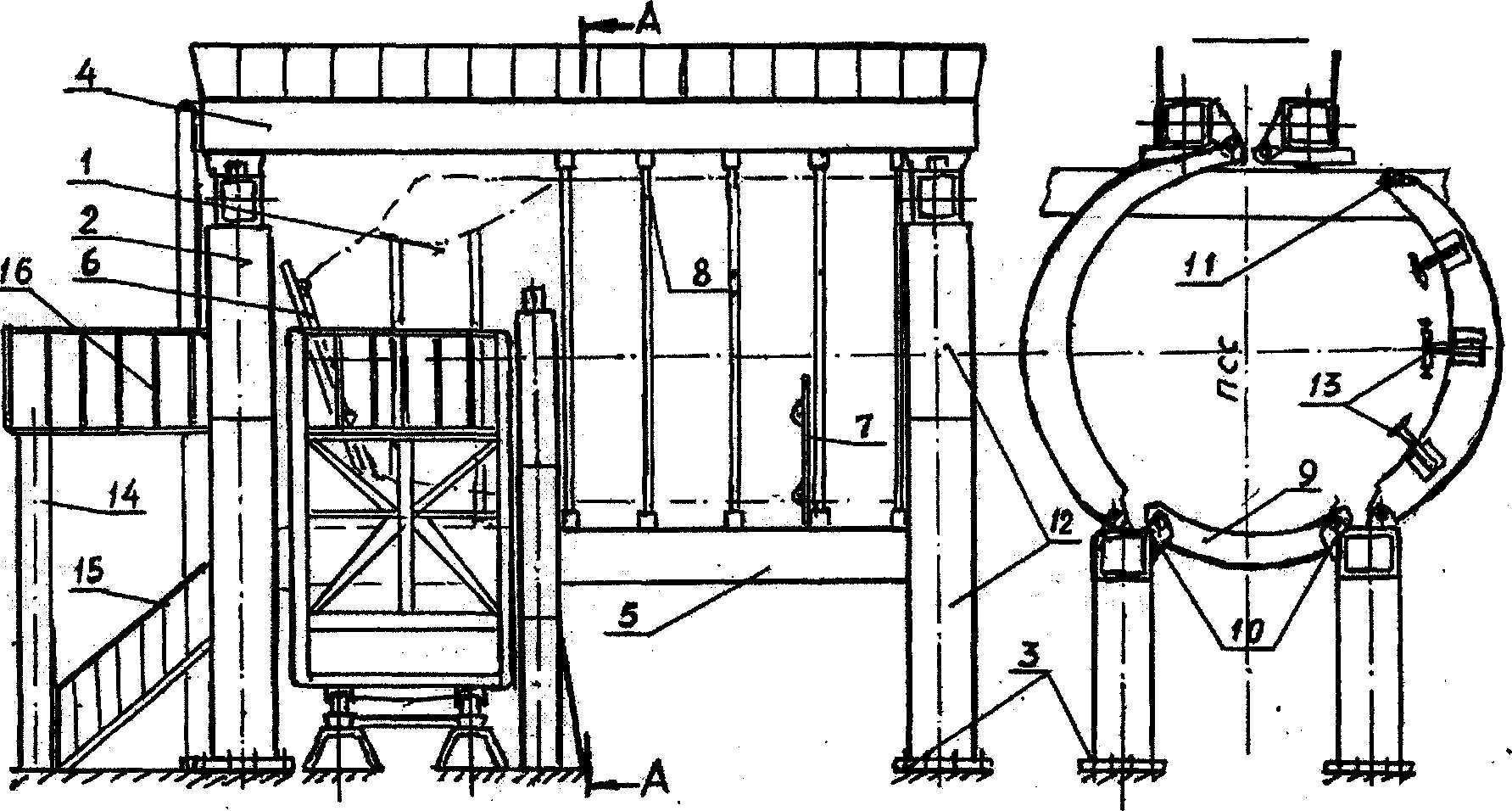

Типова схема складального пристосуванняА

1 - об'єкт зборки; 2 - колона; 3 - підстава; 4, 5 - верхня й нижня балки; 6 - плита стику; 7 - плита-фіксатор; 8 - рубильники; 9 - ложементи; 10 - настановні елементи (склянки); 11 - заливальні елементи; 12 - блоки колон каркаса; 13 - притиски; 14 - стійка; 15 - сходи; 16 - робоча площадка.

Рис. 19.1

Конструктивні схеми й компонування елементів складальних пристосувань

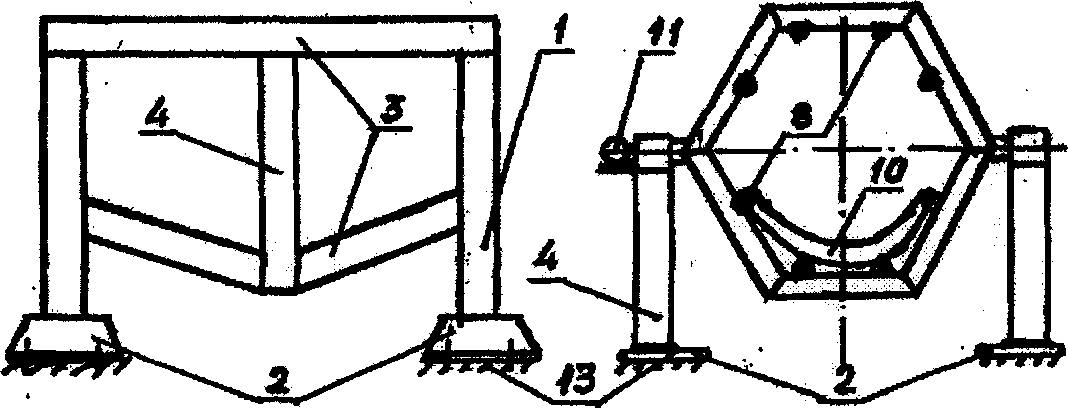

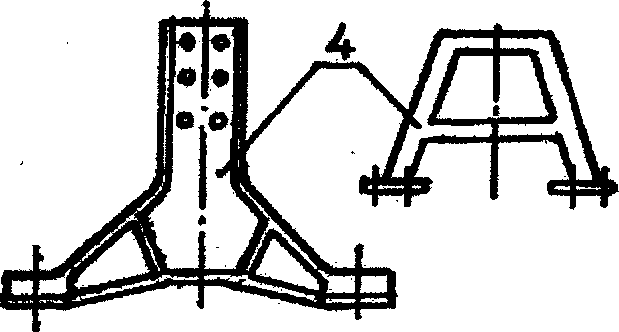

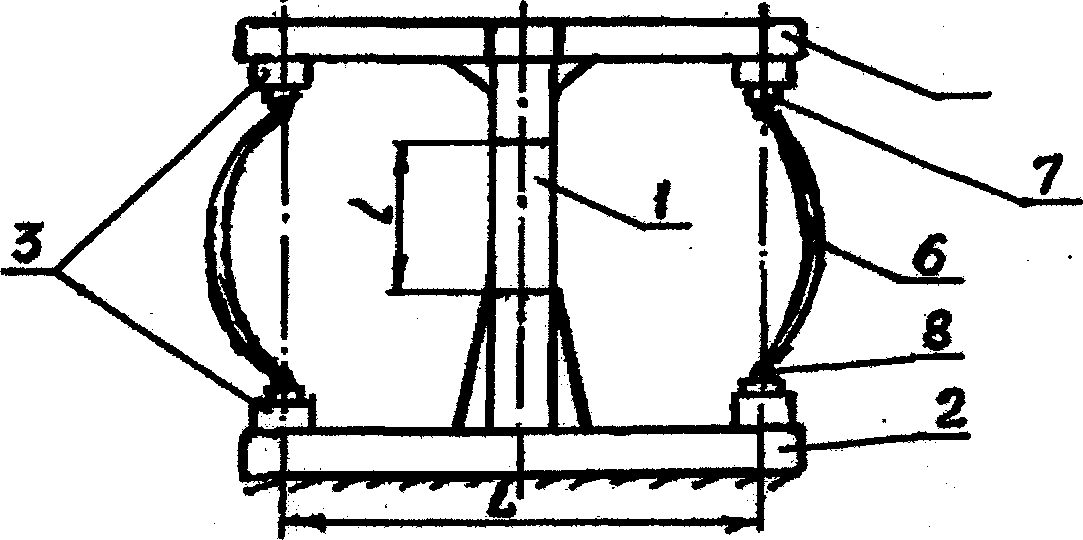

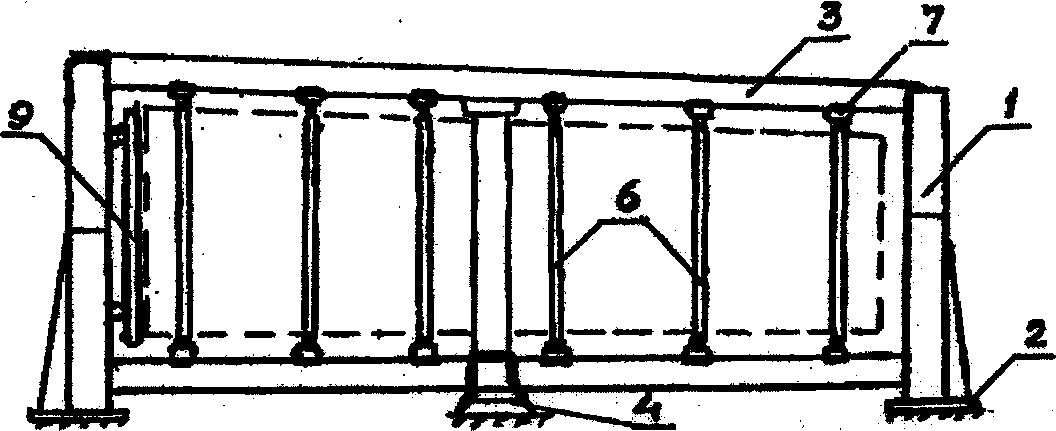

1 .Портального типу 2. Консольного типу

3. Рамні 4.Безбалкові

5. Многобалочные

б .Эстакадного типу

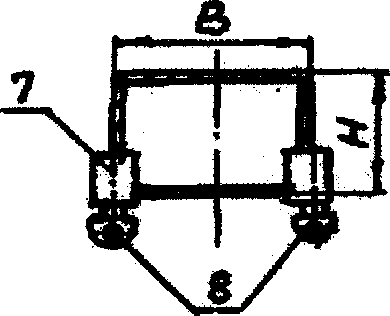

7.Стійки. 8. Настановні елементи
