Теоретичні відомості
Електричні схеми
Елементи електричних схем зображуються на схемі у вигляді умовних графічних позначень. Дозволяється також зображати їх поверненими на кут 90о, 180о та 270о. Електричні з'єднання між елементами зображуються лініями електричного зв’язку, розташованими у вигляді горизонтальних та вертикальних відрізків з найменшою кількістю зламів і взаємних перетинів.
Умовні графічні позначення елементів і лінії їх електричного зв’язку виконуються на схемах лініїю однієї товщини – 0,2…1 мм.
Кожен елемент схеми повинен мати літерно-цифрове позиційне позначення. Літерний код визначає його вид згідно з ГОСТ 2.710-81
Цифрові позначення – це порядкові номери, що присвоюють елементам одного і того ж виду. Їх присвоюють, починаючи з одиниці, і далі згідно з послідовністю розташування елементів на схемі – зліва праворуч і зверху донизу.
Написи R1, VT1 та інші слід писати зверху або праворуч від умовних графічних позначень елементів.
Інформацію про елементи схеми записують у перелік елементів – таблицю, яку розміщують на першому аркуші схеми або оформляють окремим документом на окремих аркушах формату А4 (з основним написом за формою 2 (ГОСТ 2.104-88).
Перелік елементів розміщують над основним написом на відстані не менше 12 мм. У таблиці вказують такі дані:
у графі " Поз. позн." – позиційне позначення елемента;
у графі "Найменування" – назву елемента, його номінальні параметри і номер стандарту або ТУ;
у графі "Кільк." – кількість елементів;
у графі "Примітка" – у разі необхідності вказують додаткові дані елемента.
Елементи записуються у перелік групами в алфавітному порядку літерно-цифрових позначень. Можна залишати один чи декілька вільних рядків між окремими групами елементів.
Питання для самоконтролю
Які основні параметри заносять в таблицю елементів електричних схем?
Як позначають на схемі її елементи?
Послідовність виконання роботи.
1. Ознайомитися з варіантами виконання електричних схем.
2. Виконати електричну схему на аркуші формату А3 та таблицю елементів на аркуші А4 згідно варіанту.
Зміст звіту.
Виконана схема.
Лабораторна робота №5 умовні графічні позначення на будівельних кресленнях самостійна підготовка
Проаналізувати теоретичний матеріал з теми:
“Використання різних типів ліній ”
Мета роботи
Ознайомитися з основними умовних графічних позначень на будівельних кресленнях
Навчитися їх виконувати
Наочно – дидактичне забезпечення практичної роботи.
Підручники з креслення, зразки графічних робіт, креслярський інструмент, довідники.

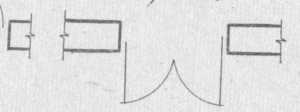

Зразок виконання роботи
Графічні позначення матеріалів ГОСТ 2.306-68 |
Умовні графічні позначення елементів будівель, ГОСТ 11691-66 |
||||||
Грунт |
Засипка |
Пройоми віконні без чвертей, в плані |
Двері (ворота) в пройомах без четвертей, в плані |
Отвори канали в стінах ГОСТ 11691-66 |
|||
|
|
З одинарним переплетенням |
З подвійним переплетенням |
одностулкові |
двостулкові |
Отвір прямокутний, круглий |
|
Глина |
Рідини |
|
|
|
|
|
|
|
|
Пройоми віконні з четвертями, в плані |
Двері (ворота) в пройомах з четвертями, в плані |
Димохід в плані |
|||
Кладка з цегли |
Скло |
З одинарним переплетенням |
З подвійним переплетенням |
одностулкові |
двостулкові |
|
|
|
|
|
|
|
|
Канал для витяжки газів в плані |
|
Бетон неармований |
Бетон армований |
Умовні графічні позначення санітарно-технічного обладнання ГОСТ 11628-65 |
|
||||
|
|
На плані |
На схемах і розрізах |
На плані |
На схемах і розрізах |
Канал вентиляційний в плані |
|
Деревина |
Умивальник |
Плита |
|
||||
вздовж волокон |
впоперек волокон |
|
|
|
|
Сходи в розрізі |
|
|
|
Раковина напівкругла |
Піч опалювальна |
|
|
||
Волокнисті матеріали |
|
|
|
|
Сходи, план другого поверху |
|
|
монолітні |
немонолітні |
Унітаз |
Плита стаціонарна на газу |
|
|
||
|
|
|
|
|
|
Сходи, план першого поверху |
|
пісок |
фанера |
Змивний бачок |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пісуар |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ванна |
|
|
|
|
|
|
|
|
|
|
|
|
|
