Технические аспекты использования резисторов

Как всякий элемент принципиальный электрической имеет свое условное графическое обозначение (УГО) в соответствии с ГОСТ. на рисунке ( ) приведены УГО других типов резисторов и примеры их обозначения схемахю

Обозначение по ГОСТ 2.728-74

Постоянный резистор без указания номинальной мощности

Постоянный резистор номинальной мощностью рассеивания 0,05 Вт

Постоянный резистор номинальной мощностью рассеивания 0,125 Вт

Постоянный резистор номинальной мощностью рассеивания 0,25 Вт

Постоянный резистор номинальной мощностью рассеивания 0,5 Вт

Постоянный резистор номинальной мощностью рассеивания 1 Вт

Постоянный резистор номинальной мощностью рассеивания 2 Вт

Постоянный резистор номинальной мощностью рассеивания 5 Вт

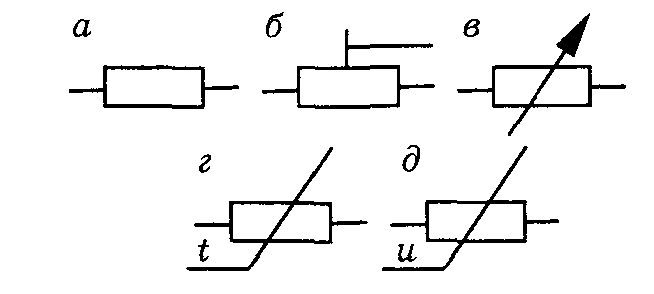

Рис.1.2. Условное обозначение резисторов: а — постоянные, б — подстроечные, в — переменные, г — терморезисторы, д — варисторы

Рис. 9.1. Обозначения резисторов: а – R₁ = 100 Ом, P = 0,125 Вт; б – R₂ = 1,2 кОм, P = 0,25 Вт; в – R₃ = 33 кОм, P=0,5 Вт; г – R₄ = 1,5 МОм, P=1 Вт;

Номиналы резисторов имеют некоторую зависимость от точности. Существую по ГОСТ номинальные ряды E6, E12, E24 и т.д.

Название ряда указывает общее число элементов в нём, т. е. ряд E24 содержит 24 числа в интервале от 1 до 10, E12 — 12 чисел и т. д.

Каждый ряд соответствует определённому допуску в номиналах деталей. Так, детали из ряда E6 имеют допустимое отклонение от номинала ±20 %, из ряда E12 — ±10 %, из ряда E24 — ±5 %. Собственно, ряды устроены таким образом, что следующее значение отличается от предыдущего чуть меньше, чем на двойной допуск.

Указание на схемах номиналов элементов, не принадлежащих никакому ряду без особого технического обоснования, считается неграмотностью. Поэтому хорошие радиоинженеры помнят ряд E24 наизусть. Значения номиналов для некоторых рядов приведены в таблице:

Номинальные ряды E6, E12, E24

E6	E12	E24		E6	E12	E24		E6	E12	E24
1,0	1,0	1,0		2,2	2,2	2,2		4,7	4,7	4,7
		1,1				2,4				5,1
	1,2	1,2			2,7	2,7			5,6	5,6
		1,3				3,0				6,2
1,5	1,5	1,5		3,3	3,3	3,3		6,8	6,8	6,8
		1,6				3,6				7,5
	1,8	1,8			3,9	3,9			8,2	8,2
		2,0				4,3				9,1

Видно, что ряд E12 получается вычёркиванием из ряда E24 каждого второго номинала, аналогично, E6 получается вычёркиванием из E12 каждого второго номинала.

Ряд E48 соответствует относительной точности ±2 %, E96 — ±1 %, E192 — ±0,5 %. Элементы этих рядов образуют строгую геометрическую прогрессию со знаменателями 101/48 ≈ 1,04914, 101/96 ≈ 1,024275, 101/192 ≈ 1,01206483 и легко могут быть вычислены на калькуляторе. Использование таких резисторов характерно только для ограниченного круга схем.

Резисторы из рядов E6, E12 чаще всего имеют большую рассеивающую мощность. Элементы ряда E24 наиболее широко представлены в продаже, и при синтезе схем стараются ориентироваться на этот ряд. После полученного расчетного значения сопротивления его округляют до ближайшего.

Величины от 1 до 999 ом обозначаются целыми числами, соответствующими их величине в омах. Например, R3 10 означает, что величина сопротивления равна 10 Oм.

Величины сопротивлений от 1000 до 99 999 Ом обозначаются цифрами, указывающими число тысяч Ом, с буквой к (первая буква слова кило - тысяча). Таким образом, R12 25к означает, что сопротивление R12 равно 25000 Ом (25 кОм).

Сопротивления большей величины, чем 100000 Ом, выражаются в мегомах или их долях без наименования МОм. Если величина сопротивления равна целому числу мегомов, то для отличия от обозначения величины в Омах после цифры ставятся запятая и нуль. Следовательно, R36 1,0 означает, что сопротивление R36 равно 1 МОм.

В тех редких случаях, когда величина сопротивления составляет доли Ома или выражается числом с долями Ома, после численного значения величины сопротивления ставится наименование Ом.

Маркировка резисторов. Маркировка – это условные обозначения, наносимые на корпус детали, по которым мы можем узнать о некоторых её свойствах. Маркировка резистора может сказать нам о самом главном его свойстве - сопротивлении. Существует несколько различных способов маркировки резисторов.

Способ 1-й, from USSR. Пример: 1К5, 68К, М16, 20Е, К39 и т.д.

Расшифруем: 1К5 = 1,5 кОм; 68К = 68 кОм; М16 = 0,16 МОм = =160 кОм; 20Е = 20 (единиц) Ом; К39 = 0,39 кОм = 390 Ом

Маркировка всегда состоит из двух цифр и одной буквы, обозначающей кратную приставку. Причем, буква ставится вместо десятичной запятой. Например, чтобы записать 1,5 кОм, надо написать 1К5. Если число 3-значное, скажем - 390 Ом, то надо выразить его с помощью 2-х знаков: 0,39 кОм. Ноль не пишем. Получается К39. Если число целое, то есть, после запятой нет знаков, буква ставится в самом конце: 68 К = 68,0 кОм

Способ 2-й, буржуазный. Пример: 152, 683, 164, 200, 391.

Расшифруем:152 = 15 00 Ом = 1,5 кОм; 683 = 68 000 Ом = 68 кОм; 164 = 16 0000 Ом = 160 кОм; 200 = 20 Ом; 391 = 39 0 Ом.

Не случайно писаны нули через пробел. Первые две цифры - это некоторое число. Последняя - количество нулей, дописываемых после этого числа.

Способ 3-й, цветовой. Не подходит для дальтоников и ленивых.

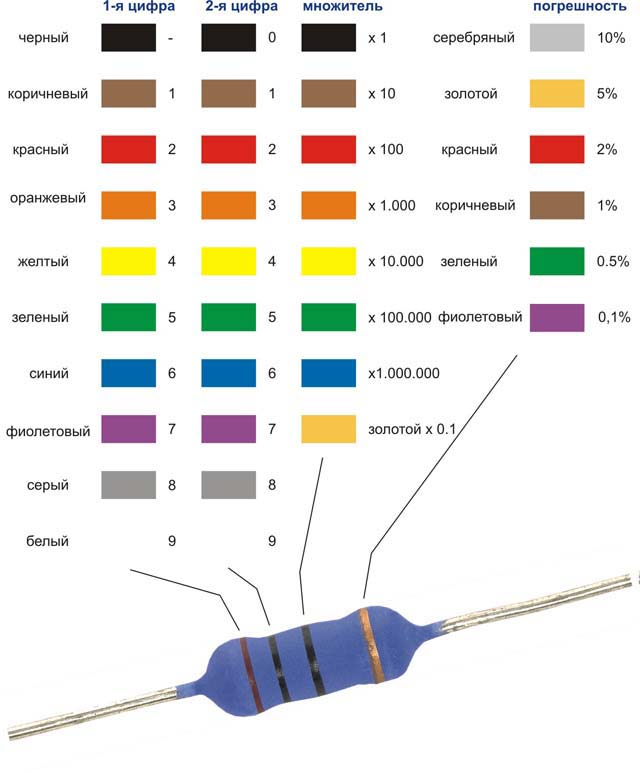

Идеология - как в предыдущем способе, но вместо цифр - цветные полоски. Каждой цифре соответствует свой цвет. Вот таблица соответствия (ее лучше выучить наизусть, или распечатать на цветном принтере и везде носить с собой =)):

Как читать? Берем резистор с цветовой маркировкой. На корпусе - 4 полоски. Три находятся рядом, одна - чуть в стороне. Переворачиваем резистор так, чтобы эта одиночная полоска была справа. Далее берем таблицу и переводим цвета трех левых линий в цифры. Получается трехзначное число. Далее - см. предыдущий способ.

Пример:

Однако, если все же по каким-то причинам не удается прочесть маркировку резистора - сопротивление всегда можно померить измерительными приборами.
