1.3 Основные уравнения
1.3.1 Выходное напряжение Uвых.

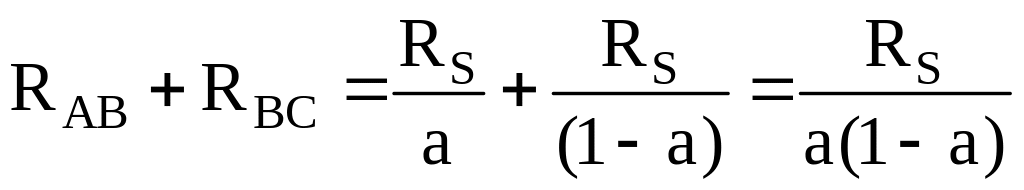

Сопротивления RАВ и RВС для упрощения расчётов удобнее представлять в виде их проводимостей. При этом используем следующие обозначения.
GS – сумма проводимостей всех сопротивлений R1…R4, входящих в схему ПКН. Каждое из сопротивлений в зависимости от положения тумблера может включаться в состав плеча АВ или ВС. Суммарную проводимость плеча АВ (сумма проводимостей значащих разрядов) обозначим через Gx,т.е.
(1)
где
(2)
RS – сопротивление, соответствующее суммарной проводимости GS:
(3)

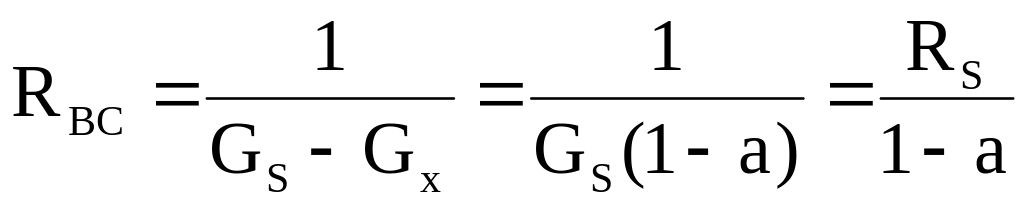

В плечо ВС будут включены проводимости, не вошедшие в состав плеча АВ, следовательно, проводимость плеча ВС будет равной GS-Gx, т.е.
.
(4)

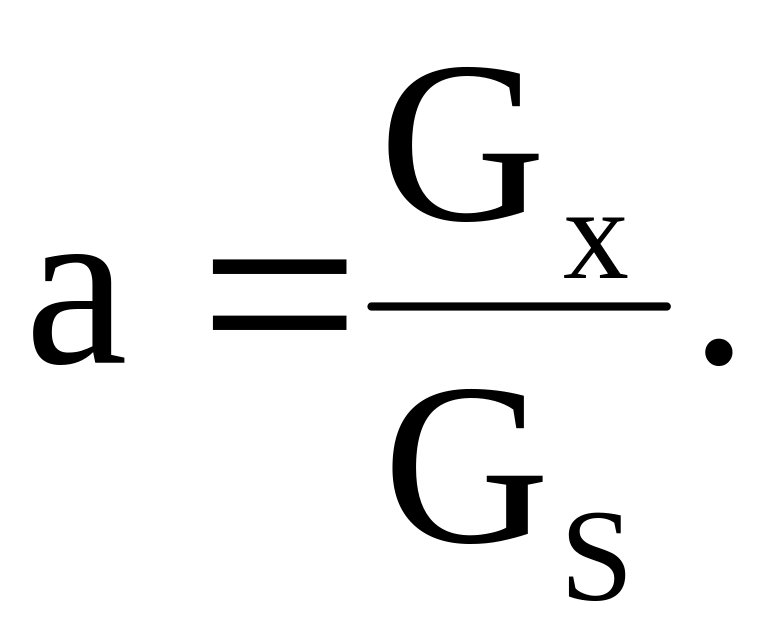

На основании (1) и (4):
.
(5)
Напряжение Uвых определится уравнением:
.
(6)
Веса проводимостей G1 …G4 выбираются в соответствии с весами кода. Тогда в случае использования взвешенного кода сумма проводимостей Gx, включённых в плечо АВ, может быть представлена в виде:
Gx=g0Nx; (7)

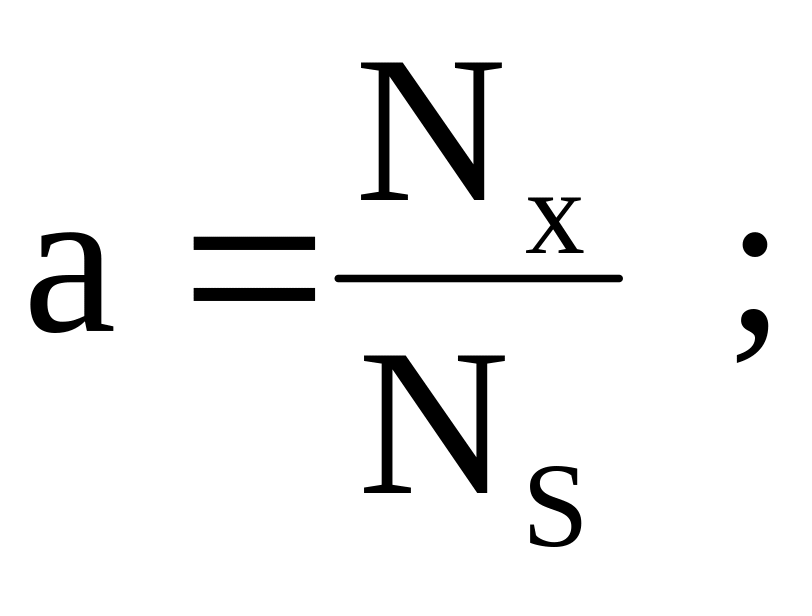

где Nx- кодируемое число, равное сумме весов значащих разрядов;
g0
– единичная проводимость,
– сопротивление единичного разряда.
Аналогично:
GS=g0NS;
(8)
где NS – сумма весов всех разрядов.
Следовательно, уравнения (2) и (6) могут быть представлены в таком виде:
(9)
(10)
(11)
где ∆U – величина ступени выходного напряжения Uвых при Nx=1.
Таким образом, напряжение Uвых будет содержать число ступеней ∆U, равное величине, представленной преобразованным кодом Nx, т.е. будет выполняться преобразование кода Nx в выходное напряжение Uвых.
1.3.2 Сопротивление rs
Величину RS можно рассчитать, исходя из заданного максимального значения тока Imax источника питания ПКН.
Ток I источника согласно (5) определяется уравнением:
(12)
При
изменении а в пределах а=0…1 ток I имеет
максимум, положение которого можно

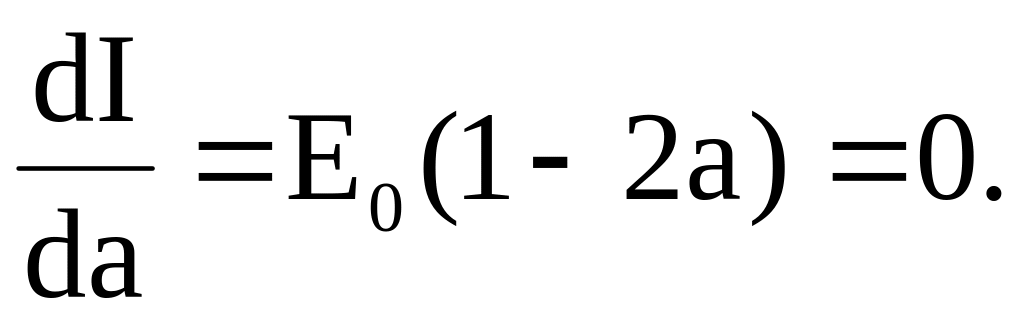

определить приравняв нулю производную
Откуда следует, что максимум тока Imax наступает при а=0,5. подставив а=0,5 в (12) получим:

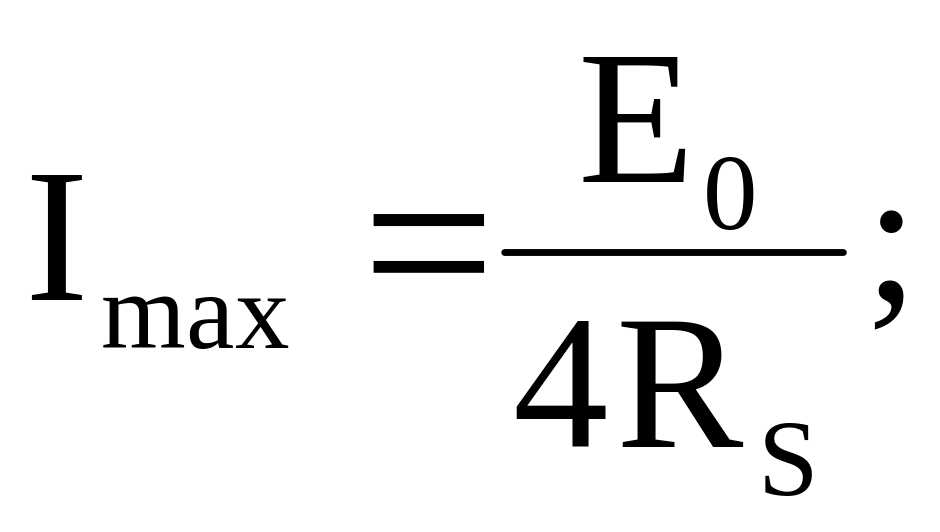

(13)
откуда согласно (8)
(14)
1.3.3 Разрядные сопротивления
Разрядные
сопротивления R1…R4
можно выразить через веса соответствующих
проводимостей G1…G4.
на основании (2) и (9) для любого сопротивления
Ri
и соответствующей ему проводимости
с весом Ni
можно написать:

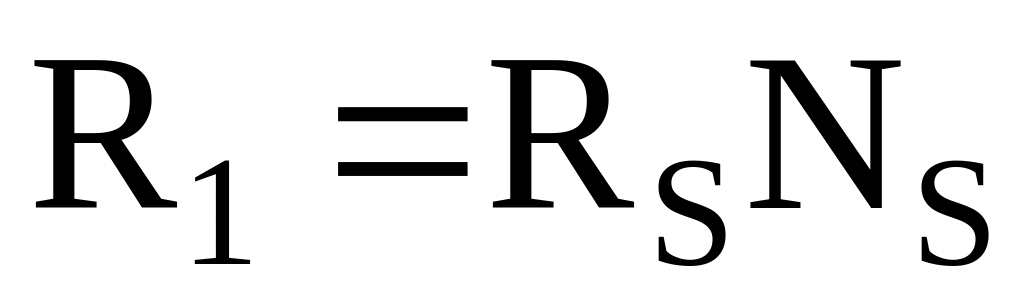

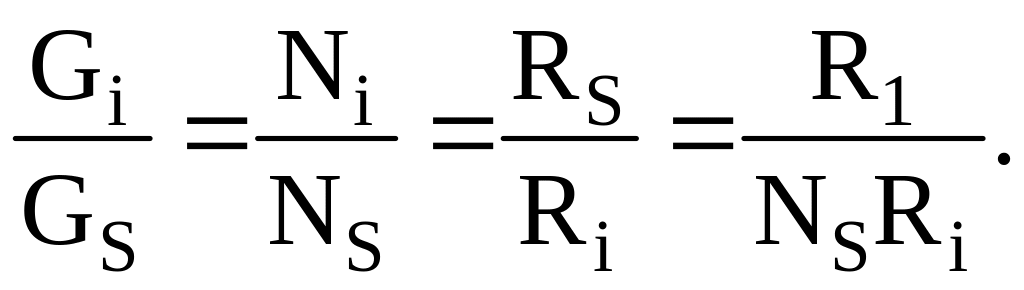

Откуда можно получить уравнение для расчёта любого разрядного сопротивления Ri , зная его вес Ni :
(15)
