- •. Завдання на курсовий проект Загальнi вимоги
- •Методичні вказівки до виконання першого розділу кп
- •Продовження таблиці 1
- •Примітки:
- •Розділ пояснювальної записки обов'язково повинен включати підрозділи:
- •. Приклади виконання окремих частин Розділу Приклад 1
- •Приклад 2
- •Приклад 3
- •Приклад 4
- •Приклад 5
- •Приклад 6
- •Приклад 7
- •Приклад 8
- •Вибір з’єднувача для розроблюваного вузла

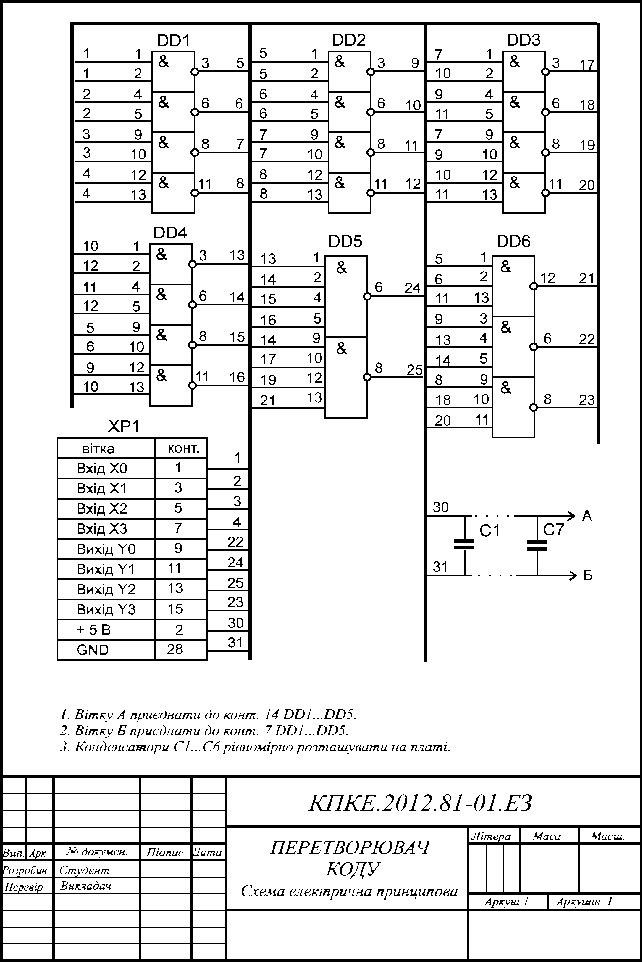

- •Розробка епс перетворювача кодів
- •Примітки:
- •Цоколівка деяких мікросхем, що можуть бути використані в кп
- •Примітки:
Примітки:
1. УГЗ вибраних МС вже створені при виконанні пункту 1.5 завдання.
2. Невикористовувані логічні елементи в МС можна не зображати.
3. В пояснювальній записці потрібно перерахувати номери провідників та вказати логічні сигнали, що будуть по них передаватись.
Цоколівка деяких мікросхем, що можуть бути використані в кп
Примітки:
1. Напруга живлення підводиться до контакту 16 МС К555ТВ9 та контакту 14 всіх інших МС.
2. З шиною GND з'єднуються контакт 8 МС К555ТВ9 та контакт 7 всіх інших МС.
3. Цоколівка МС К555ТМ2 та К555ЛР11 наведена в додатку Д (МС DD1 та DD4 відповідно).
4. Цоколівка МС К555ЛР11 наведена в додатку Д.
Додаток А
Кількість виводів, споживана потужність та час затримки розповсюдження деяких мікросхем
Позначення МС |
Кількість та тип елементів в корпусі МС |
Серія |
РСПОЖ , мВт |
tЗТ.Р, нс |
Число виводів корпусу |
ЛА1 |
2 елементи "4ТА-НІ" |
К555 КР531 КР1533 |
8,25 65 4,75 |
20 5 18 |
14 |
ЛА2 |
1 елемент "8ТА-НІ" |
К555 КР531 КР1533 |
4,4 37 3,15 |
27 6 18 |
14 |
ЛА3 |
4 елементи "2ТА-НІ" |
К555 КР531 КР1533 |
16,5 135 9,6 |
20 5 12 |
14 |
ЛА4 |
3 елементи "3ТА-НІ" |
К555 КР531 КР1533 |
13,5 100 7 |
20 5 10 |
14 |
ЛИ1 |
4 елементи "2ТА" |
К555 КР531 КР1533 |
36 220 16 |
24 7,5 12 |
14 |
ЛИ3 |
3 елементи "3ТА" |
К555 КР1533 |
28 12 |
17,5 11,5 |
14 |
ЛИ6 |
2 елементи "4ТА" |
К555 КР1533 |
18,5 8 |
24 18 |
14 |
ЛЛ1 |
4 елементи "2АБО" |
К555 КР531 |
44 250 |
22 7 |
14 |
ЛН1 |
6 елементів "НІ" |
К555 КР531 КР1533 |
25 195 12 |
20 5 12 |
14 |
ЛЕ1 |
4 елементи "2АБО-НІ" |
К555 КР531 КР1533 |
34 190 15,5 |
20 5,5 11 |
14 |
ЛЕ3 |
2 елементи "4АБО-НІ" кожний з стробуванням |
К155
|
95 |
18,5 |
14 |
ЛЕ4 |
3 елементи "3АБО-НІ" |
К555 КР1533 |
32,5 14,4 |
15 12 |
14 |
ЛЕ7 |
2 елементів "5АБО-НІ" |
КР531 |
185 |
6 |
14 |
ЛР1 |
2 елементи 2ТА-2ТА-2АБО-НІ |
К155 |
70 |
18,5 |
14 |
ЛР3 |
2ТА-2ТА-2ТА-2ТА-4АБО-НІ |
К155 |
47,5 |
18,5 |
14 |
ЛР4 |
4ТА-4ТА-2АБО-НІ |
К555 КР1533 |
7 5 |
20 27 |
14 |
ЛР9 |
2ТА-2ТА-3ТА-4ТА-4АБО-НІ |
КР531 |
70 |
5,5 |
14 |
ЛР11 |
елемент 2ТА-2ТА-2АБО-НІ + елемент 3ТА-3ТА-2АБО-НІ |
К555 КР1533 |
12 9 |
20 20 |
14 |
ТВ6 |
2 J-K тригери |
К555 КР1533 |
44 22,5 |
25 16,7 |
14 |
ТВ9 |
2 J-K тригери |
К555 КР1533 |
22 22,5 |
25 16,7 |
16 |
ТМ2 |
2 D тригери |
К555 КР1533 |
44 20 |
32 15,5 |
14 |
ЛП8 |
4 повторювачі з Z - станом виходу |
К155 К555 |
280 110 |
15,5 16,5 |
14 |
