53 Принцип действия продольной дифференциальной защиты
Назначение и виды дифференциальных защит. На линиях, отходящих от шин .электростанций или узловых подстанций энергосистем, часто по условиям устойчивости требуется обеспечить отключение к.з. в пределах всей защищаемой линии без выдержки времени (t = 0). Это требование нельзя выполнить с помощью мгновенных токовых отсечек, так как зона их действия охватывает только часть защищаемой линии. Кроме того, отсечки неприменимы на коротких линиях, где токи к.з. в начале и конце линии не имеют существенного различия. В этих случаях используются защиты, принцип действия которых обеспечивает отключение повреждений без выдержки времени в пределах всей защищаемой линии, в том числе и на линиях малой протяженности.
К защитам такого типа относятся дифференциальные защиты. Они обеспечивают мгновенное отключение к.з. в любой точке защищаемого участка и обладают селективностью при к.з. за пределами защищаемой линии (внешние к.з.).
Дифференциальные защиты подразделяются на продольные и поперечные. Первые служат для защиты как одинарных, так и параллельных линий, вторые - только параллельных линий.
Принцип действия. Принцип действия продольных дифференциальных защит основан на сравнении величины и фазы токов в начале и конце защищаемой линии.

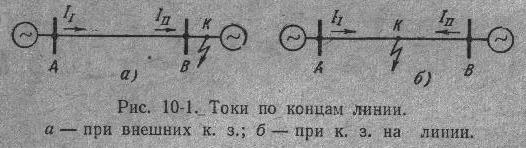

Как видно из рис. 10-1, при внешнем к.з. токи I1 и I2 на концах линии А В направлены в одну сторону и равны по величине, а при к.з. на защищаемой линии они направлены в разные стороны и, как правило, не равны друг другу. Следовательно, сопоставляя величину и фазу токов I1 и I2, можно определять, где возникло к.з. - на линии или за ее пределами. Такое сравнение токов по величине и фазе осуществляется в реагирующем органе (реле) дифференциальной защиты.
Для этой цели по концам линии устанавливаются трансформаторы тока ТI и ТII (рис. 10-2) с одинаковым коэффициентом трансформации. Их вторичные обмотки соединяются при помощи соединительного кабеля и подключаются к дифференциальному реле таким образом, чтобы при внешних к.з. ток в реле был равен разности токов в начале и конце линии, т. е. I1 – I2, а при к.з. на линии — их сумме I1 + I2.
Имеются две принципиально различные схемы дифференциальных защит: с циркулирующими токами и уравновешенными напряжениями.
В схеме с циркулирующими токами (рис. 10-2, а) вторичные обмотки трансформаторов тока соединяются так, чтобы при внешнем к.з. их э.д.с. были направлены последовательно, а токи в соединительных проводах имели одинаковое направление. Дифференциальное реле Р включается параллельно вторичным обмоткам трансформаторов тока, образуя цепь для замыкания вторичных токов Iв1 и Iв2.
При к.з. вне защищаемой линии (рис. 10-2, а), а также в нормальном режиме, первичные токи I1 и I2 в начале и в rjywt линии равны по величине и направлены в одну сторону. Вторичные токи Iв1 и Iв2 каждого трансформатора тока замыкаются через обмотку реле Р и проходят по ней в противоположных направлениях, навстречу друг к другу. Поэтому ток в реле равен геометрической разности вторичных токов, т. е.
.
или выражая вторичные токи через первичные, получаем:
.
При равенстве
коэффициентов трансформации kтт1 = kтт2
= kтт и отсутствии погрешностей в работе
трансформаторов тока
вторичные токи, поступающие в обмотку
реле, балансируются, ток Iр = 0 и реле не
работает. Аналогичное положение имеет
место и при качаниях. Таким образом, по
принципу действия дифференциальная
защита не реагирует на внешние к.з,, токи
нагрузки и качания, поэтому она
осуществляется без выдержки времени и
не должна отстраиваться от токов нагрузки
и качания. В действительности трансформаторы
тока работают с погрешностью (рис. 10-2,
б), вследствие этого вторичные токи
имеют некоторое различие по величине
и по фазе, а их разность не равна нулю.
В реле появляется ток небаланса
.
Для исключения неселективной работы защиты при внешних к.з. ток срабатывания дифференциальной защиты должен превышать максимальное значение тока небаланса:
.
При к.з. на защищаемой линии (рис. 10-2, в) первичные токи I1 и I2 направлены от щин подстанции в линию (к месту к.з.). При этом направление первичного тока на одном из концов липни, по сравнению с его направлением при внешнем к.з., меняется на противоположное (ток I2 на рис. 10-2, в). Соответственно меняется направление вторичного тока Iв2 в трансформаторе тока на этом конце линии. Из показанного на рис. 10-2, а токораспределения видно, что вторичные токи Iв1 и Iв2 в этом случае проходят в обмотке реле Р в одном направлении, поэтому ток в реле равен их сумме
,
(2)
Где Iкз – полный ток кз, равный сумме токов I1 и I2, притекающих к месту повреждения (к точке К).
Под влиянием этого тока защита срабатывает. Выражение (2) показывает, что дифференциальная защита реагирует на полный ток к.з. Iк.з. в месте повреждения, и поэтому в сети с двусторонним питанием она обладает большей чувствительностью, чем токовые защиты, реагирующие на ток, проходящий только по одному концу линии. Зона действия защиты охватывает участок линии, расположенный между трансформаторами тока Т1 и Т2.

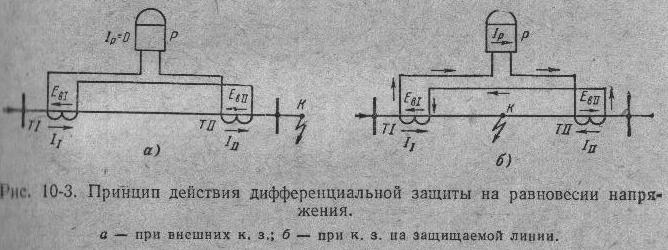

В схеме с уравновешенным напряжением (рис. 10-3, а) вторичные обмотки трансформаторов тока соединяются так, чтобы в условиях внешнего к.з. их э.д.с, были направлены встречно, а реле включается последовательно в цепь соединительных проводов.
При внешних к.з., а
также при прохождении токов нагрузки
вторичные э.д.с. трансформаторов тока
равны и совпадают по фазе
,
поскольку I1 = I2,
а kтт1= kтт2.
Отсюда следует, что
,
где z – полное сопротивление контура «трансформаторы тока - реле».
Погрешности трансформаторов тока нарушают баланс вторичных э.д.с. и вызывают появление э.д.с. небаланса (Eнб = Ев1 - Ев2). Под действием Eнб в реле возникает ток небаланса Iнб. Так же как и d схеме с циркулирующими токами, для обеспечения селективности защиты при внешних к.з. ток срабатывания .реле должен превышать ток небаланса.
При к.з. в зоне защиты (рис. 10-3, б) вторичные э.д.с. Ев1 и Ев2 складываются и вызывают в реле ток Iр, под действием которого оно срабатывает.
В схемах дифференциальных защит, находят применение оба принципа. Ниже рассмотрены дифференциальные защиты, основанных на принципе циркуляции токов, так как защиты этого типа получили распространение в России.
