Задача 5

Определить площадь поверхности нагрева, число и длину секций пар перегревателя парового котла (рис. 5.6) производительностью С2, т/ч, пара п; давлений Р, МПа и температуре перегрева 1'3', "С.

В пароперегреватель поступает сухой насыщенный пар, который движе ся по стальным трубам [коэффициент теплопроводности λ=22 Вт/(мК)] диаметром , мм со средней скоростью ω2, м/с.

Дымовые газы (13 % СО2, 11 % Н2О) в количестве G1, т/ч движутся поперёк трубного пучка. Температура газов на входе t, ºС. Средняя скорость газов в узком сечении пучка ω1, м/с. Трубы расположены в коридорном порядке с шагом поперёк потока S1, м вдоль потока S2, м.

При расчёте изменением давления пара по длине пароперегревателя пре небречь.

Исходные данные приведены в табл. 7.5.

Таблица 7.5

Исходные данные к задаче 5

Первая цифра варианта

G2, т/ч

Р, МПа

t2'', °С

,

ω1, м/с

Вторая цифра варианта

G1, т/ч

t1', °С

ω1, м/с

0

175

5,5

410

29/25

15

0

400

1000

6

2

2,6

1

180

6

420

30/26

16

1

410

1010

7

2,1

2,7

2

185

6,5

430

31/27

17

2

420

1020

8

2,2

2,8

3

190

7

440

32/27

18

3

430

1030

9

2,3

2,9

4

195

7,5

450

33/28

19

4

440

1040

10

2,4

3

5

200

8

460

34/29

20

5

450

1050

11

2,5

3,1

6

205

8,5

470

35/29

21

6

460

1060

12

2,6

3,2

7

210

9

480

36/30

22

7

470

1070

13

2,7

3,2

8

215

9,5

490

37/31

23

8

480

1080

14

2,8

3,4

9

220

10

500

38/32

24

9

490

1090

15

2,9

3,5

Пример 5

Согласно условию к задаче 5 выполнить конструктивный тепловой расчёт паронагревателя парового котла.

Исходные данные:

- расход пара G2, т/ч=230т/ч;

- давление пара ρ=9,8 МПа;

- температура перегрева пара =510 ºС;

- диаметры труб мм;

- средняя скорость пара в трубах ω2=17 м/с;

- расход дымовых газов G1,=500 т/ч;

- температура дымовых газов на входе t1'=1100 °С;

- средняя скорость дымовых газов в узком сечении пучка ω1=14 м/с;

- поперечный шаг труб S1=2,3 dнар, м;

- продольный шаг труб S2=3 dнар, м.

Решение

  1. При ρ =9,8 МПа температура насыщения t2'=309,48 °С, энтальпия пара і2'=2728 к Дж/кг [7]. На выходе из пароперегревателя при t2''=510 °С і2''=3402,1 кДж/кг [7].

При таких параметрах пара тепловая нагрузка (тепловая мощность) ТА согласно (3.4) составит

кВт.

  1. Среднеарифметическая температура пара и ею физические свойства этой температуре, принимаемые согласно [7]

t2=0,5(t2'+ t2'')=0,5(309,48+510)≈410 °С

  1. ρ2,

    кг/м3

    ν22

    λ2, Вт/(м∙К)

    Рr2

    Ср2, кДж/(кг∙К)

    36,02

    0,692∙10-6

    0,068

    1,11

    2,953

    Для определения температуры газов на выходе из паронагревателя принимаем в первом приближении среднюю теплоемкость газов Gр1≈1,31 кДж\(кг∙К). Тогда

°С,

и t1=0,5(t1'+ t1'')=0,5(1100+863)=981,5 °С.

При этой температуре. Gр1=1,303 кДж\(кг∙К) (прил. 5) и второго приближения делать не следует.

Физические свойства дымовых газов при t1=981,5 ºС принимаются согласно прил. 5.

ρ1,

кг/м3

ν12

λ1, Вт/(м∙К)

Рr1

Ср1, кДж/(кг∙К)

0,372

108∙10-6

0,0808

0,612

1,234


  1. Число Рейнольдса для потока пара по (4.10)

  1. Так как режим движения пара турбулентный, расчет ведем по (4. 16)

  1. Коэффициент теплоотдачи от стенок труб к пару по (4.8)

Вт/(м2∙К)

  1. Число Рейнольдса для потока газов согласно (4.9)

  1. Так как Rе1;>103 , расчёт числа Нуссельта ведём по (4.25)

где для коридорного расположения труб .

В связи с тем, что число рядов труб вдоль потока неизвестно, расчёт произведем для третьего ряда труб, начиная с которого поправочный коэффициент εl=1.

  1. Коэффициент теплоотдачи конвекцией от дымовых газов к стенкам труб по (4.8)

Вт/(м2∙К).

В промышленных условиях вследствие загрязнения поверхности нагрева интенсивность теплообмена снижается. Для учёта этого явления можно ис­полосовать понижающий коэффициент, равный 0,8. Тогда

α1=0,8α′1=0,8 86,2=69 Вт/(м2∙К).

  1. Средняя длина пути луча в пределах газового слоя по [8]

м.

  1. Произведения среднего пути луча на парциальные давления диоксида утл ;рода и водяных паров

м∙Па

По графикам (прил. 2) находим степень черноты дымовых газов при t1=981,5 °С и величину поправочного коэффициента β:

  1. Степень черноты газовой смеси по (4.43)

  1. Находим по тем же графикам по глотательную способность газов при температуре наружной поверхности труб, которую принимаем 1= t2+40=410+40=450°С

где

  1. Эффективная степень черноты оболочки по (4.42)

  1. Плотность теплового потока, обусловленная излучением по (4.41)

Вт/м2.

  1. Коэффициент теплоотдачи, обусловленный излучением но (4.40)

Вт/м2∙К.

  1. Суммарный коэффициент теплоотдачи от дымовых газов к стенкам труб по (4.39)

Вт/м2∙К.

  1. Коэффициент теплопередачи по (4.7)

Вт/м2∙К.

где толщина стенок δ=0,5(dнарdвн)=0,5(0,032–0,028)=0,002 м.

  1. Приближённо принимая схему движения теплоносителей за противоточную, строим график изменения температур теплоносителей вдоль поверхности теплообмена (рис. 7.5) и находим меньшую и большую разность температур.

Рис. 7.5. Характер изменения температур теплоносителей (к примеру 5)

ºС,

ºС,

  1. Так как , то расчёт среднего температурного напора можно вести по (4.3)

ºС,

  1. Температура наружной поверхности труб

ºС.

При расчёте лучистого теплообмена было принято =450 ºС (см. п. 13). Для расчёта а0 такое совпадение достаточно точно и пересчёта делать не следует.

  1. Площадь поверхности нагрева согласно (4.1)

м2.

  1. Число змеевиков (труб) по (5.19)

.

  1. Длина каждого змеевика по (5.20)

м.

ПРИЛОЖЕНИЯ

Приложение 1

Поправка εμ = f(Р,К)

(перекрестный ток: один ход теплоносителя 1 в трубном пучке, два хода теплоносителя 2 в межтрубном пространстве по противоточной схеме)

Приложение 2

Графики для определения черноты дымовых газов

Рис. П. 2.1. Степень черноты углекислого газа

Рис. П. 2.2. Степень черноты водяного пара

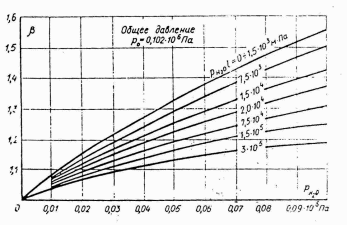

Рис. П. 2.3. Поправочный коэффициент β на парциальное давление

водяного пара

Приложение 3

Физические свойства воды на линии насыщения

t, C

p∙10-5Па

, кг/м3

ί,

кДж\(кг∙C)

С,

кДж\(кг∙C)

∙102

Вт/(м∙С)

α∙104

м3

μ∙104

Па∙с

ν∙104

м3

β∙104 К-1

σ∙104Н/м

Рt

0

1,013

999,9

0,00

4,212

55,1

13,1

1788

1,789

-0,63

756,4

13,67

10

1,013

999,7

42,04

4,191

57,4

13,7

1306

1,306

0,70

741,6

9,52

20

1,013

998,2

83,91

4,183

59,9

14,3

1004

1,006

1,82

726,9

7,02

30

1,013

995,7

125,7

4,174

61,8

14,9

801,5

0,805

3,21

712,2

5,42

40

1,013

992,2

167,5

4,174

63,5

15,3

653,3

0,659

3,87

696,5

4,31

50

1,013

988,1

209,3

4,174

64,8

15,7

549,4

0,556

4,49

676,9

3,54

60

1,013

983,2

251,1

4,179

65,9

16,0

469,9

0,478

5,11

662,2

2,98

70

1,013

977,8

293,0

4,187

66,8

16,3

406,1

0,415

5,70

643,5

2,55

80

1,013

971,8

335,0

4,195

67,4

16,6

355,1

0,365

6,32

625,9

2,21

90

1,013

965,3

377,0

4,208

68,0

16,8

314,9

0,326

6,95

607,2

1,95

100

1,013

958,4

419,1

4,220

68,3

16,9

282,5

0,295

7,52

588,6

1,75

110

1,43

951,0

461,4

4,233

68,5

17,0

259,0

0,272

8,08

569,0

1,60

120

1,98

943,1

503,7

4,250

68,6

17,1

237,4

0,252

8,64

548,4

1,47

130

2,70

934,8

546,4

4,266

68,6

17,2

217,8

0,233

9,19

528,8

1,36

140

3,61

926,1

589,1

4,287

68,5

17,2

201,1

0,217

9,72

507,2

1,26

150

4,76

917,0

632,2

4,313

68,4

17,3

186,4

0,203

10,3

486,6

1,17

160

6,18

907,4

675,4

4,346

68,3

17,3

173,6

0,191

10,7

466,0

1,10

170

7,92

897,3

719,3

4,380

67,9

17,3

162,8

0,181

11,3

443,4

1,05

180

10,03

886,9

763,3

4,417

67,4

17,2

153,0

0,173

11,9

422,8

1,00

190

12,55

876,0

807,8

4,459

67,0

17,1

144,2

0,165

12,6

400,2

0,96

200

15,55

853,0

852,5

4,505

66,3

17,0

136,4

0,158

13,3

376,7

0,93

210

19,08

852,8

897,7

4,555

65,5

16,9

130,5

0,153

14,1

354,1

0,91

220

23,20

840,3

943,7

4,614

64,5

16,6

124,6

0,148

14,8

331,6

0,89

230

27,98

827,3

990,2

4,681

63,7

16,4

119,7

0,145

15,9

310,0

0,88

240

33,48

813,6

1037,5

4,766

62,8

16,2

114,8

0,141

16,8

285,5

0,87

250

39,78

799,0

1085,7

4,844

61,8

15,9

109,9

0,137

18,1

261,9

0,86

260

46,94

784,0

1135,1

4,949

60,5

15,6

105,9

0,135

19,1

237,4

0,87

270

55,05

767,9

1185,3

5,070

59,0

15,1

102,0

0,133

21,6

214,8

0,88

280

64,19

750,7

1236,8

5,230

57,4

14,6

98,1

0,131

23,7

191,3

0,90

290

74,45

732,3

1290,0

5,485

55,8

13,9

94,2

0,129

26,2

168,7

0,93

300

85,92

712,5

1344,9

5,736

54,0

13,2

91,2

0,128

29,2

144,2

0,97

310

98,70

691,1

1402,2

6,071

52,3

12,5

88,3

0,128

32,9

120,7

1,03

320

112,90

667,1

1462,1

6,574

50,6

11,5

85,3

0,128

38,2

98,10

1,11

330

128,65

640,2

1526,2

7,244

48,4

10,4

81,4

0,127

43,3

76,71

1,22

340

146,08

610,1

1594,8

8,165

45,7

9,17

77,5

0,127

53,4

56,70

1,39

350

165,37

574,4

1671,4

9,504

43,0

7,88

72,6

0,126

66,8

38,16

1,60

360

186,74

528,0

1761,5

13,984

39,5

5,36

66,7

0,126

109

20,21

2,35

370

210,53

450,5

1892,5

40,321

33,7

1,86

56,9

0,126

264

4,709

6,79

Приложение 4

Физические свойства сухого воздуха

(В=760 мм рт. ст.=1,01∙105Па)

t, C

, кг/м3

С,

кДж\(кг∙C)

∙102

Вт/(м∙С)

α∙104

м3

μ∙104

Па∙с

ν∙104

м3

Рt

-50

1,534

1,013

2,04

12,7

14,6

9,23

0,728

-40

1,515

1,013

2,12

13,8

15,2

10,04

0,728

-30

1,453

1,013

2,20

14,9

15,7

10,80

0,723

-20

1,395

1,009

2,28

16,2

16,2

12,79

0,716

-10

1,342

1,009

2,36

17,4

16,7

12,43

0,712

0

1,293

1,005

2,44

18,8

17,2

13,28

0,707

10

1,247

1,005

2,51

20,0

17,6

14,16

0,705

20

1,205

1,005

2,59

21,4

18,1

15,06

0,703

30

1,165

1,005

2,67

22,9

18,6

16,00

0,701

40

1,128

1,005

2,76

24,3

19,1

16,96

0,699

50

1,093

1,005

2,83

25,7

19,6

17,95

0,698

60

1,060

1,005

2,90

26,2

20,1

18,97

0,696

70

1,029

1,009

2,96

28,6

20,6

20,02

0,694

80

1,000

1,009

3,05

30,2

21,1

21,09

0,692

90

0,972

1,009

3,13

31,9

21,5

22,10

0,690

100

0,946

1,009

3,21

33,6

21,9

23,13

0,688

120

0,898

1,009

3,34

36,8

22,8

25,45

0,686

140

0,854

1,013

3,49

40,3

23,7

27,80

0,684

160

0,815

1,017

3,64

43,9

24,5

30,09

0,682

180

0,779

1,022

3,78

47,5

25,3

32,49

0,681

200

0,746

1,026

3,93

51,4

26,0

34,85

0,680

250

0,674

1,038

4,27

61,0

27,4

40,61

0,677

300

0,615

1,047

4,60

71,6

29,7

48,33

0,674

350

0,566

1,059

4,91

81,9

31,4

55,46

0,676

400

0,524

1,068

5,21

93,1

33,0

63,00

0,678

500

0,456

1,093

5,74

115,3

36,2

79,38

0,687

600

0,404

1,114

6,22

138,3

39,1

96,89

0,699

700

0,362

1,135

6,71

163,4

41,8

115,4

0,706

800

0,329

1,156

7,18

188,8

44,3

134,8

0,713

900

0,301

1,172

7,63

216,2

46,7

155,1

0,717

1000

0,277

1,185

8,07

245,9

49,0

177,1

0,719

1100

0,257

1,197

8,50

276,2

51,2

199,3

0,722

1200

0,239

1,210

9,15

316,5

53,5

233,7

0,724

Приложение 5

Физические свойства дымовых газов

( В=760 мм рт. ст.=1,01∙105Па; РСО2=0,13; РН2О=0,11; РN2=0,76)

t, C

, кг/м3

С,

кДж\(кг∙C)

∙102

Вт/(м∙С)

α∙104

м3

μ∙104

Па∙с

ν∙104

м3

Рt

0

1,295

1,042

2,28

16,9

15,8

12,20

0,72

100

0,950

1,068

3,13

30,8

20,4

21,54

0,69

200

0,748

1,097

4,01

48,9

24,5

32,80

0,67

300

0,617

1,122

4,84

69,9

28,2

45,81

0,65

400

0,525

1,151

5,70

94,3

31,7

60,38

0,64

500

0,457

1,185

6,56

121,1

34,8

76,30

0,63

600

0,405

1,214

7,42

150,9

37,9

93,61

0,62

700

0,363

1,239

8,27

183,8

40,7

112,1

0,61

800

0,330

1,264

9,15

219,7

43,4

131,8

0,60

900

0,301

1,290

10,0

258,0

45,9

152,5

0,59

1000

0,275

1,306

10,90

303,4

48,4

174,3

0,58

1100

0,257

1,323

11,75

345,5

50,7

197,1

0,57

1200

0,240

1,340

12,62

392,4

53,0

221,0

0,56

СПИСОК ЛИТЕРАТУРЫ

  1. Исаченко В. П., Осипова В. А., Сукомел А. С. Теплопередача: Учебник для вузов.-4-е. изд. - М.: Энергоиздат, 1981.-4 16с.

  2. Михеев М. А., Михеева И. М. Основы теплопередачи. -2-е изд. - М.: Энергия, 1977.- 344с.

  3. Беляев Н. М. Основы теплопередачи: Учебник для вузов. - К.: Вища школа, 989.-347с.

  4. Кушнырёв В. И., Лебедев В. И., Павленко В. А. Техническая термодинамика .1 теплопередача: Учебник для вузов. - М.: Стройиздат, 1986.- 486с.

  5. Лабай В.И. Тепломасообмін: Підручник для ВН3. - Львів: Тріада Плюс, 1998.-260с.

  6. Краснощеков Е. А., Сукомел А.С. Задачник по теплопередаче: Учеб. пособие для вузов. - 4-е изд. - М.: Энергия, 1980.-288с.

  7. Ривкин С.Л., Александров А.А. Теплофизические свойства воды и водяного пара: - М.: Энергия, 1980.- 424с.

  8. Эстеркин Р.И. Котельные установки: Курсовое и дипломное проектирование. - Л.: Энергоатомиздат, 1989.- 280с.

ОГЛАВЛЕНИЕ
