1. Снять
провод массы с аккумулятора.
|
Предупреждение
При
этом стирается из памяти информация
в электронных запоминающих устройствах.
|
2. Вывинтить
четыре винта крепления декоративной
накладки комбинации приборов и снять
ее.
|
3. Вывинтить
четыре винта крепления комбинации
приборов и немного подать вперед
комбинацию приборов от передней
панели.
|
4. С
задней стороны снять разъем
многоконтактного соединения.
|
Предупреждение
Разъем
красного цвета графического дисплея
имеет стопор, который необходимо
предварительно отжать.
|
5. Отсоединить
трос привода спидометра, для чего
сдвинуть вправо большое стопорное
кольцо фиксации троса спидометра к
комбинации приборов.
|
|
6. Извлечь
комбинацию приборов из панели
приборов (стрелкой указан винт
крепления верхней части панели
приборов, доступ к которому возможен
после снятия панели отопителя).
|
7. Снять
панель отопителя.
|
|

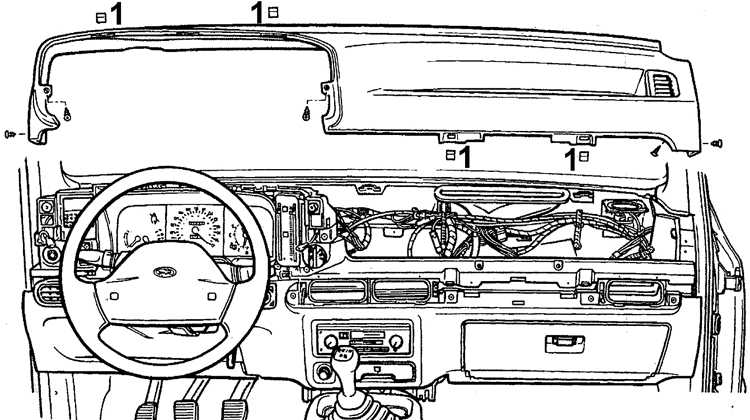

8. Снять
верхнюю часть панели приборов,
которая крепится пятью винтами и
четырьмя зажимами (1).
|
9. Сильным
рывком освободить верхнюю часть
панели приборов из фиксаторов,
расположенных непосредственно за
ветровым стеклом.
|
10. Снять
коврик мягкой обивки с обеих сторон
под панелью приборов, которые
закреплены зажимами.
|
11. Снять
нижнюю панель обивки с водительской
стороны, которая крепится шестью
винтами. Доступ к одному из винтов
возможен только после снятия решетки
вентилятора. Извлечь лампочку
дополнительной сигнальной системы
модуля сигнализации неисправностей.
|
12. Отсоединить
рычаги и петли вещевого ящика. Извлечь
оси петель и снять крышку.
|
13. Снять
блок вспомогательных предохранителей.
|
14. Снять
блок АВS и ЕSC/ ЕЕС. Отвинтить две гайки
внутри вещевого ящика.
|
15. Снять
радиоприемник, пепельницу, панель
прикуривателя и кожух рычага
переключения передач.
|
16. Снять
центральную консоль.
|
17. Отвинтить
шесть винтов крепления нижней панели
со стороны пассажира. Снять панель.
|
18. Установка
производится в последовательности,
обратной снятию.
|
