При расчете ее на прочность
а - изгибающие моменты; б - поперечные силы
б) в случае е < b/6
(44)
для сечения 3-3
а) в случае е > b/6
при х3 + хb
(45)
(46)
при х3 > + хb
(47)
(48)
б) в случае е < b/6
при х3 + хb
(49)
(50)
при x3 > + хb
(51)
(52)
Максимальные расчетные усилия М и Q в лицевых и фундаментных плитах должны приниматься по граням сопрягаемых элементов.
6.18. Интенсивности горизонтального давления Р и Рq и вычисляются по формулам разд. 5 с учетом п. 6.2.
Интенсивность вертикального давления от собственного веса грунта в призме обрушения Рv и от временной нагрузки Рvq определяются по формулам:
Рv = P tg ( + I)/tg ; (53)
Pvq = Pq tg ( + I)/tg ; (54)
Интенсивность вертикального давления от собственного веса грунта Рv и над передней консолью Рv в контуре abc определяется по формулам:
Рv = Ifh; (55)
Рv = Ifd. (56)
Коэффициент надежности по нагрузке f в формулах (55) и (56) принимается равным 1,2.
Расстояние от внутренней грани стены до начала эпюры интенсивности вертикального давления грунта от временной нагрузки определяется выражением ха = уа tg , а величина xb = yb tg .
6.19. Краевые давления на грунт под подошвой стены рmin и рmax определяются по формулам (36) и (37) из условия расчета по первой группе предельных состояний.
6.20. Конструкции подпорных стен, элементы которых шарнирно сопряжены гибкими связями (например, уголковые стены с анкерными тягами), следует рассчитывать по схеме, представленной на рис. 10.
При этом рассматриваются два случая загружения призмы обрушения временной нагрузкой:
1-й случай - нагрузка расположена на части призмы обрушения, что создает максимальный пролетный момент в вертикальном элементе стены;
2-й случай - временная нагрузка расположена на всей поверхности призмы обрушения, что создает максимальные условия в остальных элементах стены.
Величины расчетных усилий в сечениях элементов стены определяются по формулам:
для сечений 1-1
(57)
для сечений 2-2
(58)
где U1 = [h2P + 3Pq(h-hb)2]/6(h-hb); (59)
V1 = U1/tg ; (60)
U2 = h2(3Pq + P)/6(h-hb); (61)
V2 = U2/tg, (62)
U1 и V1 - горизонтальная и вертикальная составляющие усилия в тяге при частичном загружении равномерно распределенной нагрузкой; U2 и V2 - горизонтальная и вертикальная составляющие усилия в тяге при полном загружении равномерно распределенной нагрузкой.
Рис. 10. Расчетная схема подпорной стены
С анкерными тягами
При е < b/6:
для сечения 3-3
(63)
для сечения 4-4
(64)
для сечения 5-5
(65)
При е > b/6; (с0 = 0,5b - e):
для сечения 3-3
(66)
для сечения 4-4
(67)
для сечения 5-5
(68)
где G1 - вес плиты и грунта, расположенного справа от сечения 3-3;
G4(5) = [Pv(b - t - x)/(b - t) + Pvx/(b - t)+Pv]x/2.
6.21. Максимальные усилия в анкерных тягах S, имеющих шарнирное сопряжение с лицевыми и фундаментными плитами, определяются по второму случаю загружения (п. 6.20) по формуле
S = U2/sin . (69)
Учитывая возможность зависания грунта, расчетное усилие в тяге следует увеличить в 1,5 раза.
6.22. Расчет щелевого паза в случае жесткого сопряжения сборной лицевой плиты с фундаментной плитой (рис. 11) осуществляется из условия, что при действии момента М в щелевом паза возникают силы Р с плечом внутренней пары а. Сдвигающая сила Q прикладывается к верхней части стенки паза. В верхней и нижней частях стенок паза возникают сжимающие напряжения, равнодействующие которых приложены на расстояниях 0,1l от верхней грани паза и 0,15l - от нижней части (l - высота паза).
Горизонтальные и вертикальные составляющие внутренней пары определяются соответственно по формулам:
Рг = МI-I sin2/0,75l; (70)
Рв = МI-I sin cos /0,75l. (71)

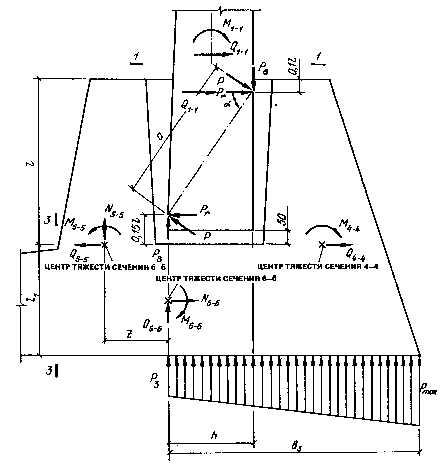

Рис. 11. Расчетная схема щелевого паза
Внутренние усилия в сечении 4-4 вычисляются по формулам:
(72)
Расчет правой стенки щелевого паза производится так же, как расчет изгибаемого элемента.
Внутренние усилия в сечении 5-5 вычисляются по формулам:
(73)
Расчет левой стенки щелевого паза производится так же, как расчет внецентренно растянутого элемента.
Внутренние усилия в сечении 6-6 вычисляются по формулам:
(74)
где рmax - ордината давления грунта по подошве стены; вычисляется по формулам (36) и (37) от расчетных нагрузок; р3 - ордината давления грунта на расстоянии b3 от правой грани подошвы.
При е < b/6
р3 = рmax - b3(рmax - pmin)/b. (75)
При е < b/6
р3 = (1 - b3/3с0)рmax, (75а)
где с0 = 0,5b - e.
Расчет днища щелевого паза производится, как расчет внецентренно растянутого элемента.
Примечание. При определении требуемой площади продольной арматуры в сечении 6-6 (из условия расчета щелевого паза) расчетное сопротивление арматурной стали на растяжение должно быть уменьшено путем введения коэффициента условия работы, равного 0,7.
