1.2. Порядок виконання роботи

1.2.1. Ознайомитися з теоретичними відомостями.

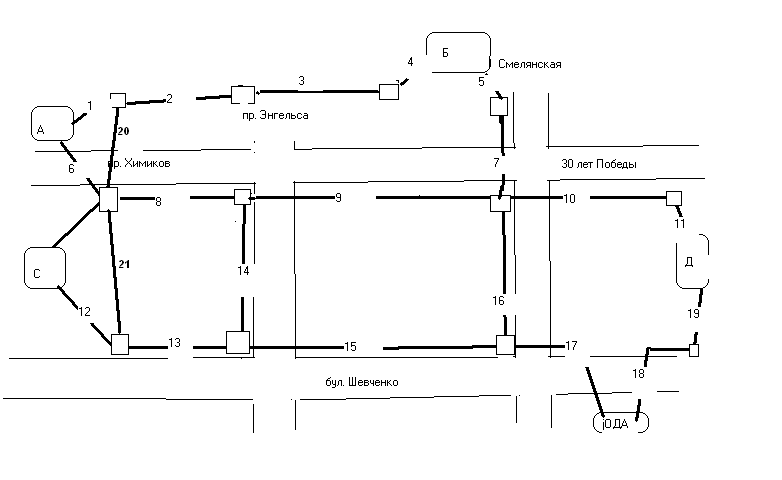

1.2.2. Ознайомитися з топологічною схемою кабельної магістралі (рис.1.4).

Рис. 1.4 Топологічна схема міської кабельної первинної мережі

1.2.3. Опрацювати типові завдання.

Завдання. Обласна держадміністрація (ОДА) створює багатофункціональну (обслуговуючу інтереси всіх відомств) внутрішньоміську мережу передачі даних.

У мережу включаються всі підприємства і організації міського підпорядкування.

Організація зв'язку чотирьох об'єктів мережі (на схемі об'єкти А, Б, С, Д) викликає труднощі. Необхідно включити об'єкти А, Б, С, Д в загальноміську мережу. Адміністрація міського управління зв'язку надала схему прокладених кабельних трас (рис.1.4), провела їх паспортизацію (Таблиця 1.1) і підтвердила готовність виділення потрібної для побудови мережі лінійної ємкості.

Для вирішення поставленої задачі необхідно визначити оптимальну топологію кабельної мережі для включення в мережу об'єктів А, Б, С, Д, що забезпечує максимальне співвідношення сигнал/шум.

Для побудови мережі використовувати стандартні модеми каналів тональної частоти. Допускається використання лінійних регенераторів, що утворені відповідним включенням модему.

Критерії оптимальності побудови мережі:

-максимум пропускної спроможності;

-мінімум вірогідності помилки;

-мінімум числа регенераторів.

Додаткові дані:

- поріг спрацьовування детектора несучої (коло 109 ):

на виключення - мінус 31 дБ;

на включення - мінус 26 дБ;

- динамічний діапазон роботи АРП: від мінус 13 дБ до мінус 45 дБ;

- достовірність каналу передачі даних - не гірше ;

- паспорт кабельних ліній: Табл.1.1.

Основні розрахункові співвідношення:

Вірогідність помилки в каналі зв'язку:

;

Співвідношення потужностей сигнал/ шум:

,

де - потужність сигналу в лінії, - потужність шуму в лінії;

Захищеність каналу зв’язку [дБ] :

;

Пропускна спроможність каналу зв’язку :

.

Для вирішення поставленої задачі необхідно обрати всі можливі ділянки мережі, які будуть з’єднувати ОДА з відповідним пунктом (А, Б, С, Д) (рис. 1.4) і обчислити основні параметри цих ділянок мережі. Паспортні дані кабельних ліній наведені в таблиці 1.1. На основі розрахунків необхідно зробити висновок про найоптимальніший варіант шляху з’єднання двох пунктів; про придатність обраної ділянки для організації зв’язку, чи необхідність доопрацювання обраної ділянки.

Таблиця 1.1

Nпп (номер ділянки мережі)	а(рівень згасання), дБ	Рш(рівень шума), дБ	Nпп	а, дБ	Рш, дБ
1	5	-40	12	6,5	-49
2	7	-35	13	10,5	-35
3	9	-50	14	14	-39
4	11	-60	15	2	-42
5	4,5	-30	16	6,2	-53
6	3	-40	17	5	-33
7	10	-35	18	7,2	-41
8	6,5	-50	19	9	-40
9	3,5	-45	20	11	-30
10	8,7	-32	21	8	-31
11	9,2	-43

1. Знайти сумарне згасання тракту, що з’єднує ОДА з відповідним пунктом (А, Б, С, Д), [дБ]:

,

де - згасання -ої ділянки мережі (див табл.1).

Перевірити чи задовольняє отримане згасання допустимому рівню при модемному з’єднання і зробити відповідні висновки.

2. Знайти рівень сигналу на виході лінії зв’язку, [дБ]:

,

де - рівень згасання лінії зв’язку. Використати умову, що рівень передачі передавача є нульовим ( = 0 дБ).

3. Визначити рівень шуму в кожному тракті ділянок ОДА-N (N – відповідний пункт А, Б, С, Д), [дБ]:

,

де - сумарна потужність шуму тракту [Вт],

де - потужності шуму на M,…..,K ділянках, що утворюють тракт ОДА-N:

,

де - рівень шуму M- ої ділянки (табл..1.1), - еталонне значення потужності шуму, відносно якого відраховується рівень ( - стандарт мінімального зв’язку).

4. Знайти захищеність каналу, [дБ]:

,

де - рівень сигналу на вході приймача, - рівень шуму на вході приймача.
