Билет №1
1. Основные понятия и определения тау
ТАУ - это научная дисциплина, образующая в совокупности науку об управлении. Она образовалась и создавалась с целью изучения закономерностей в процессе управления технол. процессом. Для управления технол. процессом или объектом создается система, состоящая из самого объекта управления и управляющего устройства.
16 век- первые часы, наука об упр. ДаВинчи-1-й токарный станок.
Основные понятия АУ. Целенаправленные процессы, выполняемые человеком представл. собой организован.и упорядочен.совокупность действий, кот можно разделить на 2 вида:
Решение рабочих операций;
задача управления;
К рабочим операциям отн-ся все действия, необходимые для выполнения процесса в соответствии с законами физики, к-ые определяют ход процесса.
Нпр, сняти стружки, вращение вала. Для улучшения и усовершенствования рабочих операций могут исп-тся различные техн. устройства, к-ые полностью или частично заменяют труд человека, при выполнении опер. Замена труда человека наз-ся механизацией.
Для правильного и качественного выполнения рабочих операций необходимы операции управления. С помощью операции упр-ния обеспечивается в нужный момент времени начало, порядок следования и окончание операции, т.е.обеспечив.придание рабочей операции необходимых параметров. Совокупность управляющих процессов образует процесс управления. Замена труда человека в операции упр-ния наз-ся автоматизацией. Совокупность технич.устройств, выполняющих операцию управл.с точки зрения управления назыв.объеком управления. Совокупность средств упр-ния и объектов управления образует систему управления.
Система, в которой все рабочие и управляющие операции выполняются полностью без участия человека, наз-ся автоматической системой. Система, которая автоматизирует только часть управления, наз-ся автоматизированной системой.
Чтобы осуществить авт. упр-ние или создавать систему упр-ния необходимы конкретные знания рабочего процесса, принципа его работы; необходимы знания методов упр-ния, которые явл-ся общими для самых разнообразных процессов.
При автоматизации упр-ния тех. процессов возникает необходимость в различных группах операций упр-ния. В ТАУ изучают операции по поддержанию заданного закона изменения значений коорд. Необх-сть упр-я значениями коорд. возникает в том случае,когда норм.ход пр-сов нарушается,из-за различного рода возмущений действующих на объект упр-ия.Эти возм-я нам необходимо исключать.

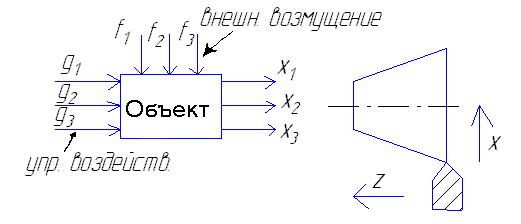

Переменные x, g и f в зависимости от природы объекта могут быть связаны др с др различными матем зависимостями.g-алг.упр.x-вых.коорд.f-внеш.возм.
В общем виде: x = A (g,f), где функция А явл-ся оператором объекта, определяющий вид мат. зависимости. Всякий объект обладает массой, т.е. явл. динамическим объектом. Переменные x, g и f в дин-х объектах связаны м/у собой диффер-ыми, интегральными или разностными уравнениями. В качестве независимой этих переменных выступает время t. В ТАУ считается, что алгоритм функционирования системы уже задан. Динамические св-ва системы и форма статических хар-к вносит искажение в работе объекта, поэтому требуется закон изменения управления выходного сигнала Х, который не подобен алгоритму функционирования, но который зависит от него, от динамических св-в объекта и статических характеристик.
В основе алгоритма упр-ния заложены 3 фундаментальных принципа:
1) Принцип разомкнутого управления;
2) Принцип обратной связи(управление по отклонению);
3) Принцип компенсации (регулирование по возмущению);
