Визначення навантажень на балки і розрахункових зусиль
При визначенні навантажень кожну балку слід розглядати окремо. Навантаження на балку настилу передається через настил з ділянок перекриття, розміщених на суміжних від балки прольотах, а на головну балку – від допоміжних або балок настилу. Розміри грузових площ балок приведені на рис. 4.

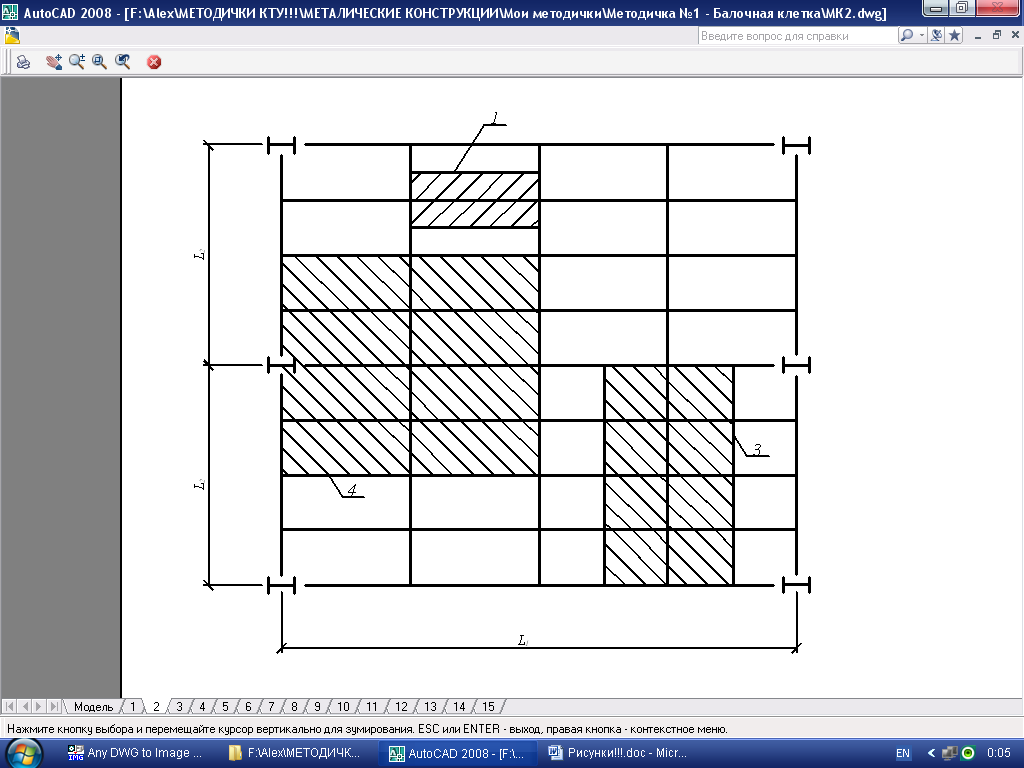

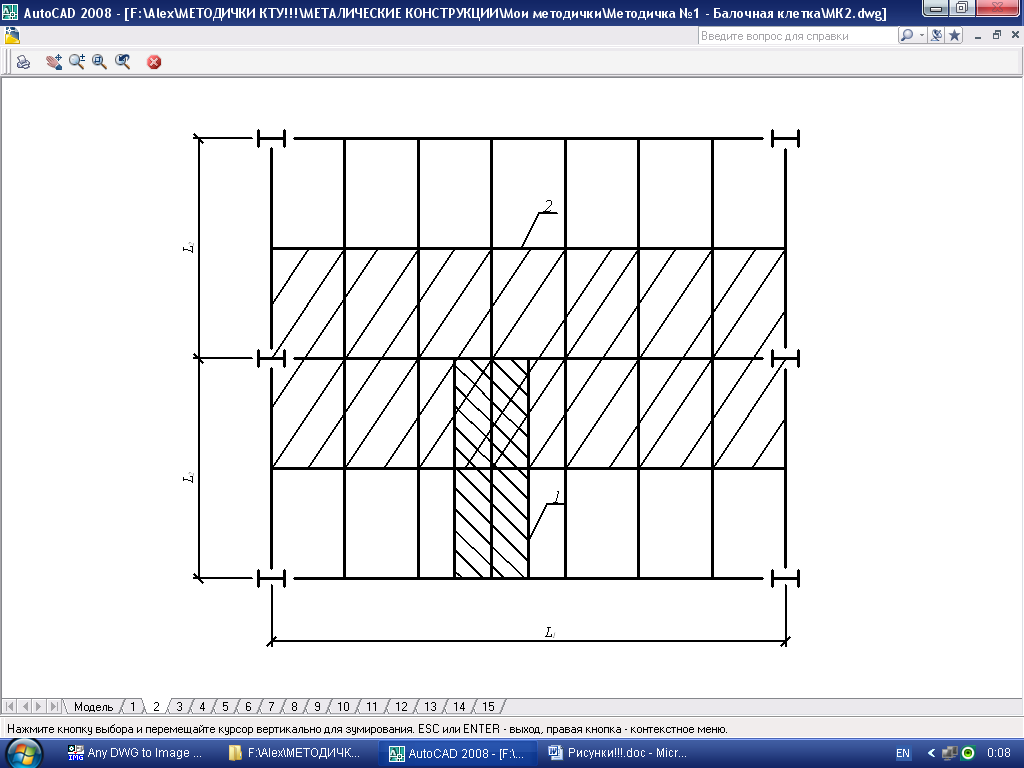

Ускладнений тип БК Нормальний тип БК
Рис. 4 Розподіл навантажень на елементи балочної клітки
1 – балки настилу, 2 – головні балки, 3 – допоміжні балки, 4 – колони.
- нормативне
(4)
- розрахункове
(5)
де – крок балок (відповідно балок настилу чи допоміжних балок по рис. 4);
– нормативне рівномірно розподілене тимчасове навантаження (відповідно до завдання), кПа;
– постійне рівномірно розподілене навантаження, кПа;
– відповідно коефіцієнти надійності для тимчасового і постійного навантаження (в курсовій роботі для власної ваги металевих конструкцій );
– коефіцієнт, який враховує власну вагу балки.
Під постійним навантаженням в даному випадку мається на увазі:
при розрахунках балок настилу – власна вага настилу;
при розрахунку головних балок – вага настилу + власна вага балок настилу для нормального типу балочної клітки і вага настилу + власна вага балок настилу + власна вага допоміжних балок – для ускладненого.
Власну вагу настилу, балок настилу і допоміжних балок на 1м2 площі можна визначити слідуючим чином:
для настилу
(6)
де – перетворена для спрощення розрахунків питома вага заліза, яка дорівнює 7850 кг/м3;
– товщина настилу в метрах.
Для балок настилу і допоміжних балок
(7)
Нормативні і розрахункові значення згинаючого моменту і поперечної сили визначають методами опору матеріалів і будівельної механіки. Частково для навантажень, які можуть бути приведені до погонних рівномірно розподілених їх значення дорівнює:
; ; ; (8)
де , – відповідно нормативне і розрахункове значення згинаючого моменту;
– розрахункове значення поперечної сили.
Навантаження від зосереджених реакцій балок настилу чи допоміжних або головних балок може бути замінене рівномірно розподіленим навантаженням інтенсивністю , якщо кількість балок, які спираються, більше 5. В приведеній формулі: – сума реакцій балок суміжних прольотів; – крок балок.
Приклад 2.1
Необхідно визначити нормативне і розрахункове навантаження на балку настилу нормального типу балочної клітки при наступних вихідних даних: корисне навантаження на одиницю площі балочної клітки ; крок балок настилу ; товщина настилу ; коефіцієнти надійності по навантаженню , .
Розв’язок:
Маса настилу на 1 м2 перекриття: .
Нормативне погоне навантаження на балку:
.
Розрахункова величина навантаження:
.
