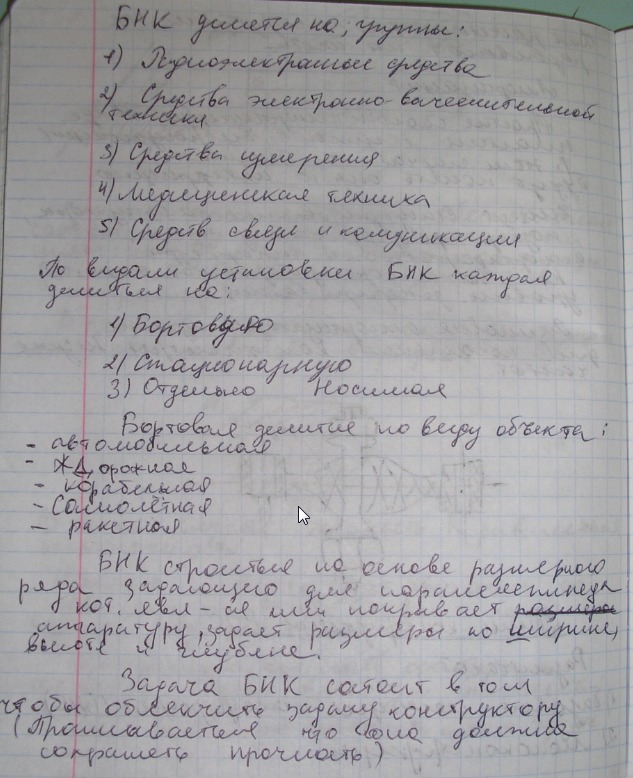

Вопрос 19

Разъемные соединения обладают следующими особенностями:

масса и габариты соединения могут увеличиваться на по сравнению с неразъемными;

несколько падает надежность межсоединений (отношение интенсивно-стей отказов разъемного и неразъемного контакта составляет около уменьшается на трудоемкость изготовления межячеечной коммутации.

Блоки книжной конструкции Не имеют внутренних разъемов. Внутренние соединения выполняются пайкой мягких проводов, кабелей и жгутов. Могут содержать от 2 до 12 ячеек.

Достоинства: высокая плотность компоновки, низкая материалоемкость, большая схемотехническая емкость блоков, отсутствие электрических внутренних соединителей, хорошая доступность и ремонтопригодность, возможность герметизации недорогими способами, возможность автоматизированного проектирования. Этим и объясняется широкое распространение блоков книжной конструкции.

Недостатки: сложность конструкции блока, плохой тепловой режим, высокая стоимость

В блоках книжной конструкции на бескорпусных БИС, СБИС и микросборках удалось при одинаковой функциональной сложности уменьшить объем по сравнению с объемами блоков на корпусированных ИМС за счет применения прогрессивных методов многослойного электромонтажа на уровне ячеек, гибких шлейфов для межячеечного монтажа, миниатюризации высокочастотных и низкочастотных соединителей, совместимости по габаритно-установочным размерам навесных дискретных ЭРЭ с бескорпусными БИС. Применяются в бортовой аппаратуре.

Блоки с откидными ячейками (рис. 22). По сравнению с предыдущим вариантом материалоемкость, плотность компоновки и доступность примерно одинаковы. Сложность шарнирного устройства проще, поэтому технологичность более высокая, стоимость меньше. Применяются в бортовой аппаратуре.

Блоки разъемного типа.

Внутри блока размещается несущая панель с разъемами, в которые вставляются функциональные ячейки. На рисунке 17 представлен внешний вид несущей конструкции, а на рисунке блок в целом. Достоинства: высокая плотность компоновки, малая удельная материалоемкость, легкосъемность ТЭЗ, хорошая ремонтопригодность, высокая вибропрочность, простота электрических соединений, хорошее электромагнитное экранирование, нормальный тепловой режим, высокая унификация и стандартизация, возможность автоматизированного проектирования.

Недостатки: низкая надежность из-за большого количества соединителей, высокая трудоемкость изготовления, более высокая стоимость, требует более дорогого оборудования.

Метод моноконструкций. Рассматриваемый метод основан на минимизации числа связей в конструкции. Он применяется для создания функциональных узлов, блоков и в целом РЭС на основе оригинальной несущей конструкции, в виде моноузла (моноблока) с оригинальными элементами. До широкого внедрения САПР разработка моноконструкций РЭС была связана с многочисленными трудностями и недостатками, а именно:

значительное время конструирования и внедрения в серийное производство;

ограниченные возможности типизации и унификации; недостаточно высокая надежность; низкая степень ремонтопригодности;

сложность внесения изменений в электрическую схему без переделки конструкции;
