3. Описание установки

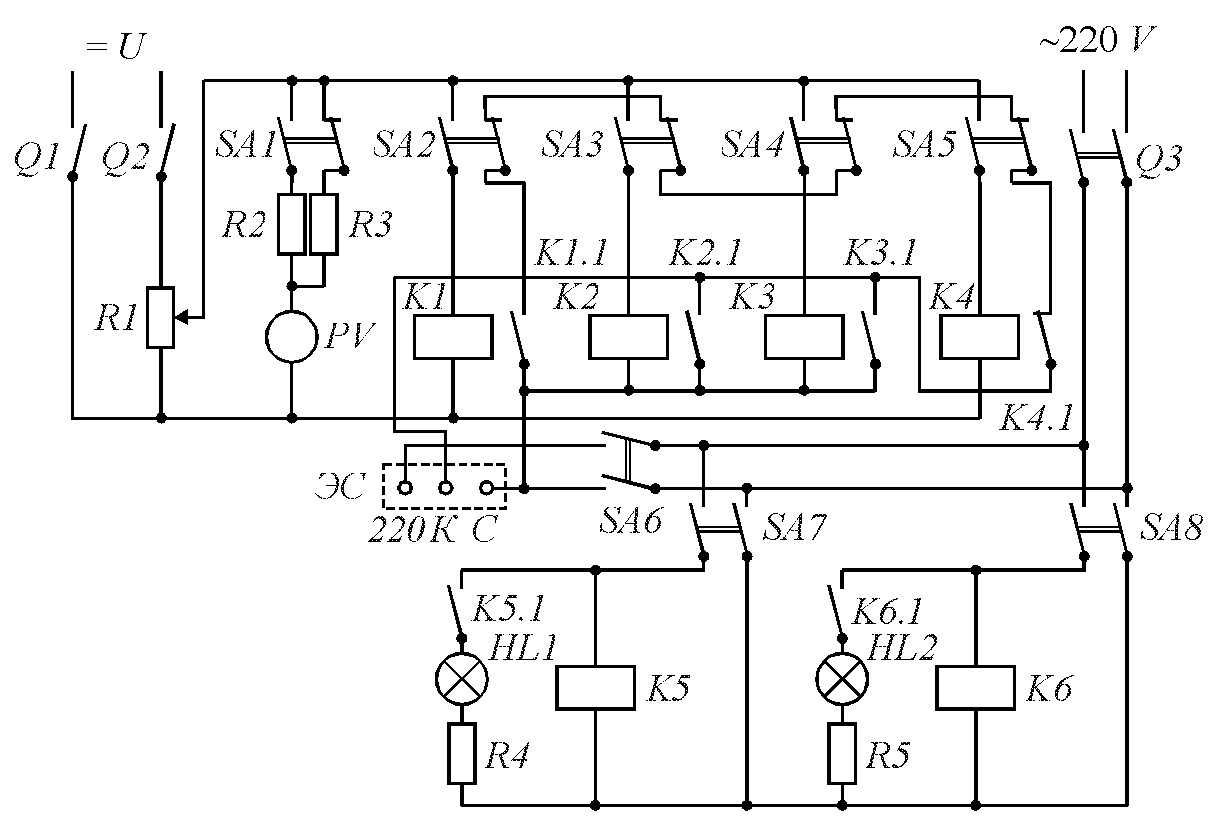

Принципиальная схема стенда для испытания реле времени приведена на рис.10.6.
Рис.10.6. Схема лабораторной установки
Автоматическими выключателями , схема подключается к источнику постоянного тока напряжением 220 В, а выключателями , , - к источнику переменного тока напряжением 220 В. Напряжение на включающих катушках реле РЭВ-812, ЭВ-181, РВ-73, ЭВ-143 устанавливается с помощью сопротивления , включенного по потенциометрической схеме.
Значение выдержки времени при испытаниях реле РЭВ-812, ЭВ-161, РВ-73, ЭВ-143 определяется электрическим секундомером ЭС, который выключателями , присоединяется к сети переменного тока напряжением 220 В. При испытаниях реле РВП-2, PBT-1200 значение выдержки времени определяется ручным секундомером.
4. Приборы и оборудование
4.1. Выключатель автоматический ( , ) - A3161, =110 В, 220 В, 15 А.
4.2. Переключатель ( – ) - ТВ2-1, 120 Вт, =220 В, 1 А.
4.3. Выключатель автоматический - A3161. =110 В, 220 В, 15 А.
4.4. Реостат - РСПС, 480 +10% Ом, 0,85 А.
4.5. Вольтметр - M340, система магнитоэлектрическая, класс точности 1,5; 0 … 300 В.
4.6. Реле времени - РЭВ-812, =110 В.
4.7. Реле времени - ЭB-181, =220 В, выдержка времени до 4 с.
4.8. Реле времени - РВ-73, =110 В, 0 … 6 с.
4.9. Реле времени - ЭВ-143, =4 В.
4.10. Реле времени - РВП-2, исп. 2, кат. 220 В, 4 А.
4.11. Реле времени - PBT-1200, 220 В, 1 ... 20 мин.
4.12. Лампа ( , ) - ЛС-53-1.
4.13. Электрический секундомер - ПВ-53Л.
5. Порядок выполнения работы
5.1. Ознакомиться с приборами, аппаратами экспериментальной установки и записать в протокол испытания их технические характеристики.
5.2. Ознакомиться с принципом электромагнитного замедления (демпфирования) и конструкцией электромагнитного реле времени РЭВ-812.
5.3. Исследовать зависимость выдержки времени при отпускании реле от значения натяжения отключающей пружины 13 (рис.10.1) при номинальном напряжении. Значение натяжения пружины изменяется с помощью прокладок толщиной 1 мм, устанавливаемых между тарельчатой шайбой 12 и гайкой.
5.3.1. Подключить электрический секундомер к клеммам, расположенным на стенде.
5.3.2. Прокладки, затягивающие пружину 13, вынуть (пружина не затянута).
5.3.3. Подать постоянный ток на схему, для чего включить выключатели и . Выключатели , – должны быть отключены, т.е. находиться в нижнем положении. Переключатели , , , должны находиться в положении «2» (нижнее положение).
5.3.4. Потенциометром довести напряжения до 110 В (при этом переключатель должен находиться в положении «+ 300»).
5.3.5. Подать постоянное напряжение на обмотку реле постоянного тока РЭВ-812 ( ), для чего поставить переключатель в положение «1». Реле срабатывает.
5.3.6. Включить выключатель и тем самым подать переменное напряжение на выключатель секундомера. Установить секундомер на «нуль».
5.3.7. Одновременным включением выключателя секундомера, и переводом переключателя . в положение «2» включить секундомер - отключить реле. Когда якорь электромагнита реле «отпадает», замкнётся контакт , зашунтирует двигатель секундомера и он остановится
5.3.8. Показание электросекундомера после его остановки записать в табл.10.1.
Таблица 10.1
Толщина (количество) прокладок, мм |
|
|
|
|
|
|
Выдержка времени t, с |
|
|
|
|
|
|
5.3.9. Отключить выключатель .
5.3.10. Затянуть отключающую пружину установкой одной прокладки и последовательность операций, описанную в пунктах 5.3.5 - 5.3.9, повторить. Полученные данные (толщину прокладки и показание секундомера) занести в табл. 10.1.
5.3.11. Поочередно устанавливая прокладки различной толщины выполнить действия, описанные в пунктах 5.3.5 - 5.3.10 для всего набора прокладок.
5.4. Снять зависимость выдержки времени при отпускании реле от значения напряжения на катушке при постоянном натяжении отключающей пружины.
Порядок проведения исследования описан в пункте 5.3.
Напряжение на катушке изменять согласно табл.10.2.
Таблица 10.2
Напряжение , В |
110 |
100 |
90 |
80 |
70 |
60 |
50 |
Выдержка времени , с |
|
|
|
|
|
|
|
5.5. Ознакомиться с принципом механического замедления при помощи анкерного механизма и конструкцией реле времени ЭВ-181, ЭВ-143.
5.6. Определить время срабатывания реле ЭВ-181 ( ).
5.6.1. Переключатели , поставить в положение «2» (нижнее положение).
5.6.2. Включить выключатели , , .
5.6.3. Потенциометром установить напряжение 220 В.
5.6.4. Одновременно включив выключатель и поставив переключатель в положение «1», подать питание на обмотку реле и секундомер. Когда нормально открытый контакт реле замкнется, он зашунтирует двигатель секундомера. Записать показание секундомера после его остановки и уставку реле в табл.10.3.
5.6.5. Выключить выключатель .
5.6.6. Перевести переключатель в положение «2», при этом реле возвращается в исходное положение.
5.6.7. Определить время срабатывания реле для нескольких уставок выдержки времени, повторяя действия, описанные в пунктах 5.6.3 - 5.6.6. Результаты испытаний записать в табл.10.3.
Таблица 10.3
№ опыта |
ТИП РЕЛЕ ВРЕМЕНИ |
|||||||
ЭВ-181 |
ЭВ-143 |
РВП-2 |
РВТ-1200 |
|||||
Уставка реле , с |
Выдержка времени , c |
Уставка реле , с |
Выдержка времени , c |
Уставка реле , с |
Выдержка времени , c |
Уставка реле , с |
Выдержка времени , c |
|
1 |
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
5.6.8. Отключить выключатели , , .
5.7. Определить время срабатывания реле ЭВ-143 ( ).
5.7.1.Переключатели , поставить в положение «1».
5.7.2.Включить выключатели , , .
5.7.3.Установить потенциометром напряжение на катушке реле 110 В.
5.7.4.Установить секундомер на «ноль».
5.7.5. Одновременно включить выключатель и поставить переключатель в положение «1». Записать время срабатывания реле.
5.7.6. Выключить выключатель .
5.7.7. Перевести переключатель в положение «2».
5.7.8. Снять кожух, перевести уставку реле в другое положение и повторить действия, описанные в пунктах 5.7.3 - 5.7.7. Результаты испытаний записать в табл.10.3.
5.8. Ознакомиться с принципом пневматического замедления и конструкцией реле РВП-2 ( ). Для проведения опыта необходимо включить выключатель , а затем одновременно включить выключатель и секундомер. При срабатывании реле включается лампочка . Одновременно с этим необходимо выключить секундомер. Он покажет время срабатывания реле. Уставку реле изменяют с помощью маховичка 9, расположенного в правом углу реле. Определить время срабатывания реле для нескольких уставок. Результаты испытаний занести в табл.10.3.
5.9. Ознакомиться с конструкцией моторного реле времени PBT-1200 ( ). Для проведения опыта необходимо включить выключатель , а затем одновременно включить выключатель и секундомер.
При срабатывании реле выключается лампочка . Одновременно с этим необходимо выключить секундомер. Опыт повторить для нескольких значений уставок. Результаты испытаний записать в табл.10.3.
