6. Прямоугольная система координат

С истему плоских прямоугольных координат образуют две взаимноперпендикулярные прямые линии, называемые осями координат; точка их пересечения называется началом или нулем системы координат. Ось абсцисс - OX, ось ординат - OY.

Существуют две системы прямоугольных координат: левая(матем) и правая(геодез). В геодезии чаще применяется правая система. Положение точки в прямоугольной системе однозначно определяется двумя координатами X и Y; координата X выражает расстояние точки от оси ОY, координата Y - расстояние от оси OY.

Значения координат бывают положительные (со знаком " + " ) и отрицательные (со знаком " - ") в зависимости от того, в какой четверти (квадранте) находится искомая точка (рис)

7. Определение положения точек земной поверхности. Полярная система координат.

В полевых геодезических измерениях часто используется полярная система координат. Полярная СК задается полярной осью и полюсом. Полярная СК применяется в геодезии для определения положения точек на плоскости. Выбор полярной оси может быть произвольным. В качестве нее выбирается какое-нибудь направление. Направление – путь от начальной точки направления, до конечной точки направления. Задавая направление полярной оси важно чтобы конечной точкой направления был полюс. Из рисунка: АО – полярная ось,А – начало направления полярной оси, О – полюс(конец направл полярной оси)

β-горизонтальный угол(одна из координат полярной СК), β отсчитывается по ходу часовой стрелки. Вторая координата в полярной СК это длина горизонтального проложения между полюсом и точкой(S).

Положение точки на поверхности Земли определяется двумя координатами - широтой и долготой. Геодезическая сист коорд относится к поверхности эллипсоида вращения. Геодез широта(В) – угол между нормалью и плоскостью экватора. 0º≤В≤90º Геодез долгота (L) – угол между плоскостью начального меридиана(Гринвича) и плоскостью меридиана данной точки. Долготы изменяются от 0º до 180º, к западу от Гринвича - западные и к востоку - восточные. Все точки одного меридиана имеют одинаковую долготу.

Астрономическая СК относится к поверхности сферы. Астроном широта(φ) – угол между между отвесом и плоскостью экватора. Астроном долгота (λ) – угол между плоскостью меридиана данной точки и плоскостью начального меридиана. 0º≤φ≤90º 0º≤λ≤180º

8.Высоты точек местности

Расстояние по отвесной линии от начальной уровенной поверхности до точки местности называется абсолютной высотой точки местности.

Начало счета высот фиксируется вертикальной рейкой .

Начало отсчета в России уровень Балтийского моря .

Нуль – в городе Кронштате.

Численное значение высоты – отметка.

Условная высота точки местности – высота отсчитанная от условной уровенной поверхности по отвесной линии до данной точки.

Высоты точек местности бывают:

1)Абсолютными

2)Условными

3)Относительными

9 . Влияние кривизны Земли на измеряемые расстояния.

Рассмотрим далее влияние кривизны Земли на превы- шения и высоты точек.

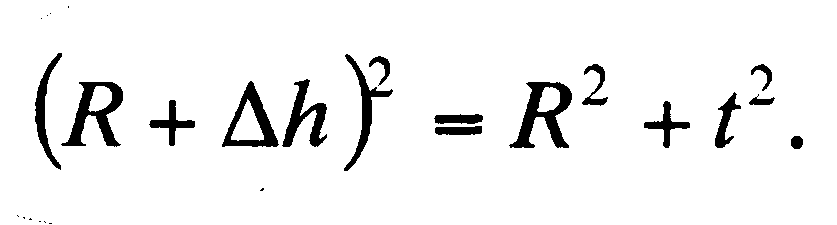

На рис. 6 BB' = ∆h- ошибка за кривизну Земли в превы- шении или высоте точки определяется из соотношения

На основе вышесказанного, принимая S = t и отбрасы- вая (∆h)² как величину второго порядка малости, получаем
