2.7 Основные компоненты и переферийные устройства пк
Конструктивно ПК состоит из системного блока, монитора, клавиатуры, мыши и внешних (периферийных) устройств.
Системный блок (корпус) представляет собой коробку из металла и пластмассы с блоком питания, в которой предусмотрены «посадочные места» для основных компонентов компьютера: системной (материнской) платы, накопителей (винчестера, дисковода, CD/DVD-приводов) и др. Системный блок характеризуется жёсткостью конструкции корпуса, мощностью блока питания, количеством «посадочных мест» и системой вентиляции.
Материнская (системная) плата несет на себе главные компоненты компьютера. Именно к ней подключаются все другие устройства, входящие в состав системного блока ПК. Функции материнской платы — связь и координация действий всех устройств компьютера, передача сигнала от одного устройства к другому с помощью системной шины.
Существуют материнские платы с интегрированными устройствами, заменяющими видеокарту, звуковую и сетевую карту. Однако большинство материнских плат содержит лишь основные узлы, а дополнительные внутренние устройства располагаются на отдельных (дочерних) платах, которые вставляются в специальные слоты расширения (щелевидные разъемы) на материнской плате.

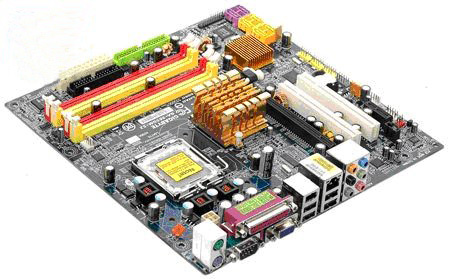

Рис. 2.1. Вид материнской платы
На современной материнской плате могут присутствовать следующие разъемы (рис. 2.1):
1. Разъем для установки процессора.
2. Разъемы-»слоты» стандарта PCI и PCI-Express двух типов: короткие PCI-Express x1 и длинные (с более высокой скоростью передачи данных) PCI-Express x16 для подключения дополнительных плат (звуковой карты, видеокарты, встроенного модема и др.).
3. Разъем APG — слот, предназначенный для установки видеокарты (на старых материнских платах).
4. Слоты для установки оперативной памяти. Они привязаны к типу оперативной памяти и обычно на плате устанавливаются слоты для одного типа модулей памяти.
5. Разъемы для подключения накопителей: IDE — Imbedded Drive Electronics, SerialATA (SATA) и Floppy, а на некоторых платах SCSI — Small Computer Systems Interface.
Помимо разъемов на материнской плате имеются контроллеры (портов ввода-вывода, SATA, FireWire, сетевой и пр.), дополнительные контактные группы для подключения портов USB и IEEE1394 (FireWire), порта S/PDIF, а также звуковой кодек и другие элементы.
Материнская плата характеризуется: базовым набором микросхем (чипсетом); типом шины; видом и количеством слотов и контроллеров; типом поддерживаемой оперативной памяти; наличием интегрированных устройств; форм-фактором; фирмой производителем и т.д.
Базовый набор микросхем (чипсет) — самый важный показатель, от него напрямую зависят самые важные характеристики материнской платы — тип шины, скорость передачи данных, число поддерживаемых моделей процессоров, базовый тип оперативной памяти и параметры работы с ней и т.д. Каждый чипсет, как правило, сформирован под конкретное поколение процессоров.
Современный процессор не может работать без соответствующей системы охлаждения (max допустимая температура процессора порядка 90 градусов), поэтому на процессор устанавливается кулер — специальный вентилятор-охладитель. Большинство кулеров снабжены металлическим радиатором, «снимающим» тепло с поверхности кристалла. Радиатор современных кулеров, как правило, сделан из алюминия со специальными медными вставками (для улучшения теплопроводности).
