Реальные дифференциаторы
В дифференциаторах применяется динамическая стабилизация.
Схема :
Рис. 2.14
Конденсатор Ск выбирается так, чтобы участок АЧХ со спадом 6 дб/окт начинался на частоте более высокой, чем максимальная частота полезного дифференцированного сигнала. Уменьшается доля ВЧ шумов в выходном сигнале.
Этот участок начинается на частоте F2 =
Сопротивление Rк ограничивает коэффициент усиления на BЧ, обеспечивает динамическую устойчивость.

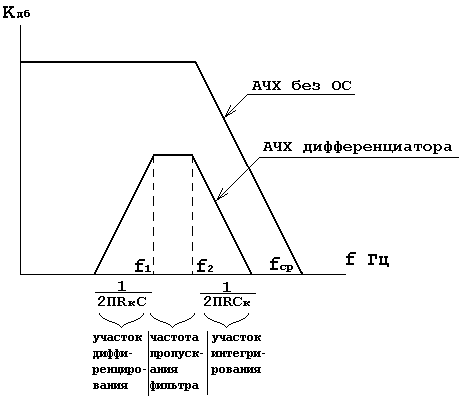

Частотная характериcтика скорректированного дифференциатора приведена на рис. 2.15
Рис. 2.15
Добавление Rк приводит к появлению на АЧХ горизонтального участка и прекращению дифференцирования на частотах, превышающих частоту:
Генератор сигналов — это устройство, позволяющее получать сигнал определённой природы (электрический, акустический или другой), имеющий заданные характеристики (форму, энергетические или статистические характеристики и т. д.). Генераторы широко используются для преобразования сигналов, для измерений и в других областях. Состоит из источника (устройства с самовозбуждением, например усилителя охваченного цепью положительной обратной связи) и формирователя (например, электрического фильтра)
Автогенератор — электронный генератор с самовозбуждением.
Автогенератор вырабатывает электрические (электромагнитные) колебания, поддерживающиеся подачей по цепи положительной обратной связи части переменного напряжения с выхода автогенератора на его вход. Это будет обеспечено тогда, когда нарастание колебательной энергии будет превосходить потери (когда петлевой коэффициент усиления больше 1). При этом амплитуда начальных колебаний будет нарастать.
Существует 2 режима работы автогенератора: мягкий и жесткий режимы.
Мягкий режим характеризуется безусловным быстрым установлением стационарного режима при включении автогенератора.
Жесткий режим требует дополнительных условий для установления колебаний: либо большой величины коэффициента обратной связи, либо дополнительного внешнего воздействия (накачки).
Классификация:
генераторы синусоидальных и гармонических колебаний;
генераторы прямоугольных импульсов;
функциональные генераторы различных по форме импульсов;
генераторы шума;
генераторы сложных сигналов
Генератор синусоидальных импульсов

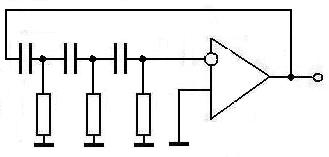

Простая схема генератора синусоидальных колебаний основана на ОУ, в цепь обратной связи которого включены три фазовращающие RC-цепочки.
Таким образом получается положительная обратная связь, а частота генерации зависит от номиналов R и C и соответствует сдвигу фаз на p. Схема будет более стабильной, если в цепи обратной связи будут так называемые Т-образные мосты из резисторов и конденсаторов.
Генератор с мостом Вина — разновидность электронных генераторов синусоидальных колебаний. Схема основывается на электрической цепи (полосовом фильтре) и известной, как мост Вина. Представляет собой электронный усилитель, охваченный частотнозависимой положительной обратной связью через мост Вина. Может генерировать в широком диапазоне частот и позволяет получить сигнал с очень малыми отличиями от идеальной синусоиды.
Частота генерации:
,
где R — сопротивление резисторов R1, R2; C — ёмкость конденсаторов C1, C2 (см. схему).
Генератор с мостом Вина (выделен зеленым) на операционном усилителе. R1=R2, C1=C2
Релаксационный генератор — генератор колебаний, в которых активный элемент работает в ключевом (релейном) режиме — включён/выключен.
Характерные особенности релаксационных генераторов:
Не могут работать при отключенном источнике энергии.
Являются только автогенераторами.
Являются нелинейными системами, для описания требуют применения нелинейной теории колебаний.
Триггер Шмитта- состоит из двух инверторов, охваченных общей обратной связью (рис.б)Переход от одного уровня выходного напряжения к другому происходит скачкообразно при определенном значении входного сигнала – напряжении срабатывания . Возвращение в исходное состояние происходит при другом уровне входного сигнала – напряжении отпускания . По модулю напряжение отпускания всегда меньше напряжения срабатывания на величину , характеризующую ширину петли гистерезиса (рис. 9, в). 0вых U1вых Uсрб Uотп Uотп Uсрб UU

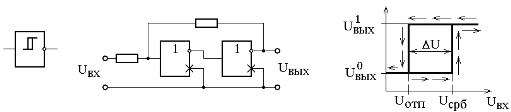

Рис. 9. Триггер Шмитта условное обозначение (а), функциональная схема (б), передаточная характеристика (в)
Буквенное обозначение микросхем триггеров Шмитта – «ТЛ».
Интегральные триггеры Шмитта устанавливают перед логическими элементами в тех случаях, когда им приходится работать с входными сигналами, имеющими значительную длительность фронтов. В этих случаях триггеры Шмитта повышают крутизну нарастания сигналов, тем самым «предохраняя» логический элемент от длительного нахождения в активном режиме, в котором он может самовозбудиться, и быть подверженным повышенному действию помех.
Мультивибраторами называют электронные устройства, генерирующие электрические колебания, близкие по форме к прямоугольной. Спектр колебаний, генерируемых мультивибратором, содержит множество гармоник - тоже электрических колебаний, но кратных колебаниям основной частоты.
Если главной задачей является получение прямоугольного напряжения, а линейность треугольного напряжения не играет особой роли - оставим только инвертирующий триггер Шмитта, на вход которого подают сигнал с цепи ООС, выполненной в виде ФНЧ (рис. 13).
Рис. 13. Аналоговый мультивибратор на ОУ (а) и диаграммы его напряжений (б)
Для периода выходного напряжения имеет место следующее выражение:
T = 2RC∙ln(1 + 2R1/R2) .
При R1 = R2 TRC.
