3 Построение базы данных

3.1 Построение контекстной диаграммы

Контекстная диаграмма - вид IDEF0-диаграммы. Это диаграмма, расположенная на вершине древовидной структуры диаграмм, представляющая собой самое общее описание системы и ее взаимодействие с внешней средой (как правило, здесь описывается основное назначение моделируемого объекта). Контекстная диаграмма состоит из одного блока, описывающего функцию верхнего уровня, ее входы, выходы, управления, и механизмы, вместе с формулировками цели модели и точки зрения, с которой строится модель.

Контекстная диаграмма A-0 должна содержать краткие утверждения, определяющие точку зрения должностного лица или подразделения, с позиции которого создается модель, и цель, для достижения которой ее разрабатывают. Эти утверждения помогают руководить разработкой модели и ввести этот процесс в определенные рамки. Точка зрения определяет, что и в каком разрезе можно увидеть в пределах контекста модели. Изменение точки зрения приводит к рассмотрению других аспектов объекта. Аспекты, важные с одной точки зрения, могут не появиться в модели, разрабатываемой с другой точки зрения на тот же самый объект.

Согласно стандарту IDEF0 на каждом уровне декомпозиции должен использоваться принцип ограничения объекта, поэтому в соответствии с этим принципом считается, что единствен-ный блок и несколько стрелок на самом верхнем (контекстном) уровне используются для определения границы всей системы. Соответственно, стрелки, касающиеся этого блока, описывают главные управления, входы, выходы и механизмы этой системы. В дальнейшем, текстовое описание, содержащее основные типы объектов и функции и комментарии экспертов, используется для предварительного создания диаграммы А0.

Стрелки на контекстной диаграмме отображают связи объекта моделирования с окружающей средой. Поскольку единственный блок представляет весь объект, его имя – общее для всего проекта. Это же справедливо и для всех стрелок диаграммы, поскольку они представляют полный комплект внешних интерфейсов объекта.

Контекстная диаграмма имеет узловой номер A-n (n?0), которая представляет кон-текст модели. Диаграмма верхнего уровня обозначается идентификатором «А-0» (произносится «А минус ноль»), на которой объект моделирования представлен единственным блоком с граничными стрелками, устанавливает область моделирования, определяет границы модели и является обязательной контекстной диаграммой.

В пояснительном тексте к контекстной диаграмме указывается цель (Purpose) построения диаграммы в виде краткого описания и фиксированная точка зрения (Viewpoint).

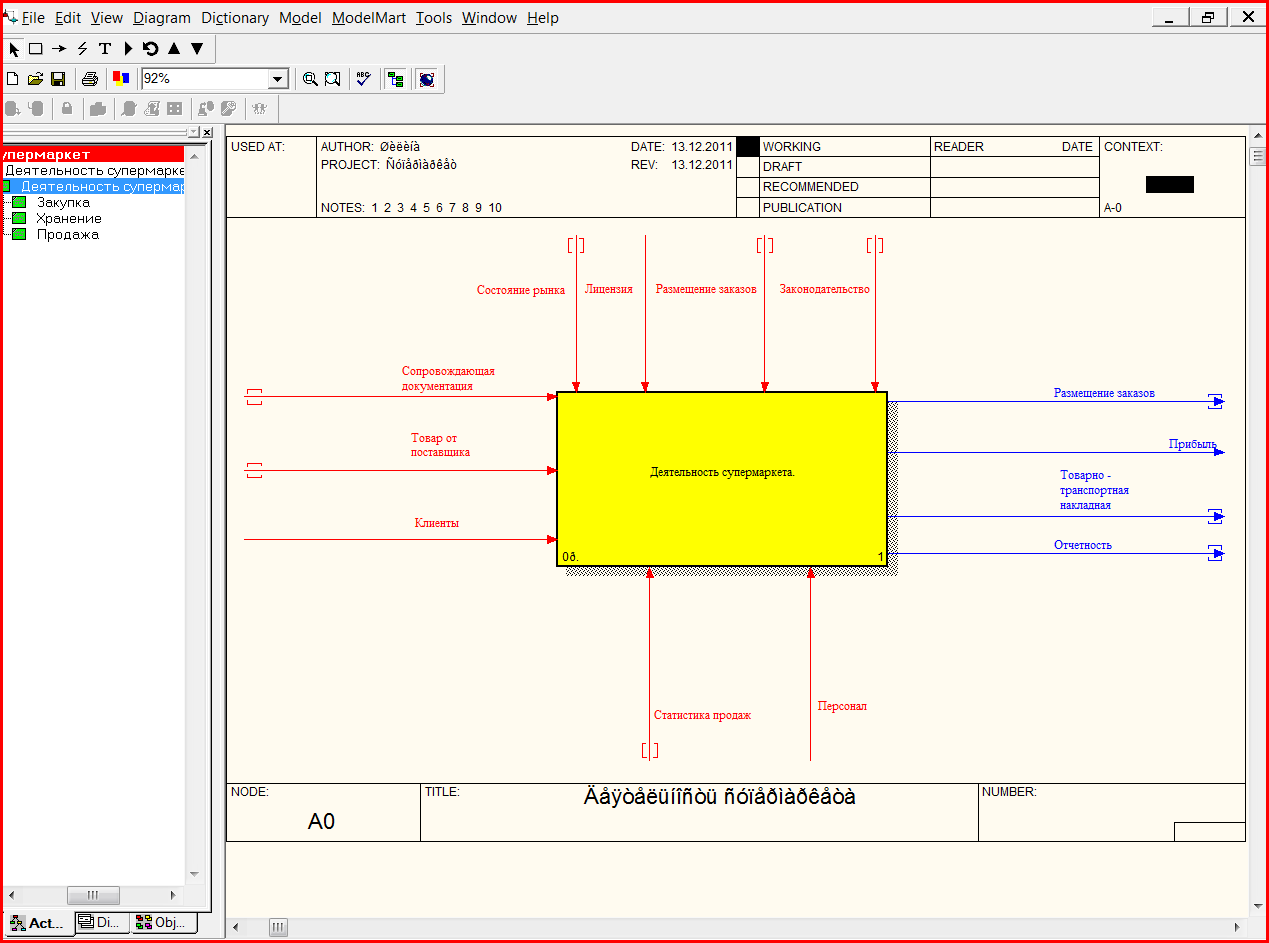

Рис.3 Контекстная диаграмма предметной области «Супермаркет»

3.2 Построение диаграммы декомпозиции

Диаграммы декомпозиции предназначены для детализации функций и получаются при разбиении контекстной диаграммы на крупные подсистемы (функциональная декомпозиция) и описывающие каждый подсистему и их взаимодействие.

Единственная функция, представленная на контекстной диаграмме верхнего уровня, может быть разложена на основные подфункции посредством создания дочерней диаграммы. В свою очередь, каждая из этих подфункций может быть разложена на составные части посредством создания дочерней диаграммы следующего, более низкого уровня, на которой некоторые или все функции также могут быть разложены на составные части. Каждая дочерняя диаграмма содержит дочерние блоки и стрелки, обеспечивающие дополнительную детализацию родительского блока.

По методологии IDEF любая декомпозиция начинается с создания и изучения диаграммы АО с целью определения блока, декомпозиция которого выявит основные аспекты диаграммы АО и будет оказывать большое влияние на декомпозиции других блоков этой диаграммы. При выборе такого самого содержательного блока желательно учитывается доминирование, функциональную сложность и понятность. Лучшим блоком для первой декомпозиции будет тот, который позволит наиболее глубоко проникнуть в суть рассматриваемой системы. После построения диаграммы А0, ее данные обобщаются на диаграмме А-0. Для получения хорошей основы для декомпозиции имеет смысл несколько раз переключиться с проработки диаграммы А-0 на диаграмму А0 и обратно.

В дальнейшем производится декомпозиция каждой подсистемы на более мелкие и так далее, до достижения нужного уровня подробности описания. Диаграммы обычно состоят из 3-6 блоков, каждый из которых потенциально может быть детализирован на диаграмме декомпозиции, поэтому блок может пониматься как отдельный тщательно определенный объект (подсистема). Правило «от трех до шести» размещаемых на одной диаграмме блоков связано с тем, что мощность краткосрочной памяти человека ограничена восприятием примерно семи категорий, каждая из которых может содержать около семи отдельных единиц информации.

Именно поэтому IDEF0 рекомендует в качестве верхнего предела декомпозиции создавать шесть блоков - по одному на категорию, поэтому диаграммы создаются так, чтобы не подвергать испытанию пределы краткосрочной памяти человека. Однако опыт показывает, что по объему информации приближаются к оптимальным диаграммы из 4-5 блоков с не более чем пятью стрелками, касающимися каждого блока.

Для предметной области супермаркет диаграмма декомпозиции выглядит следующим образом:

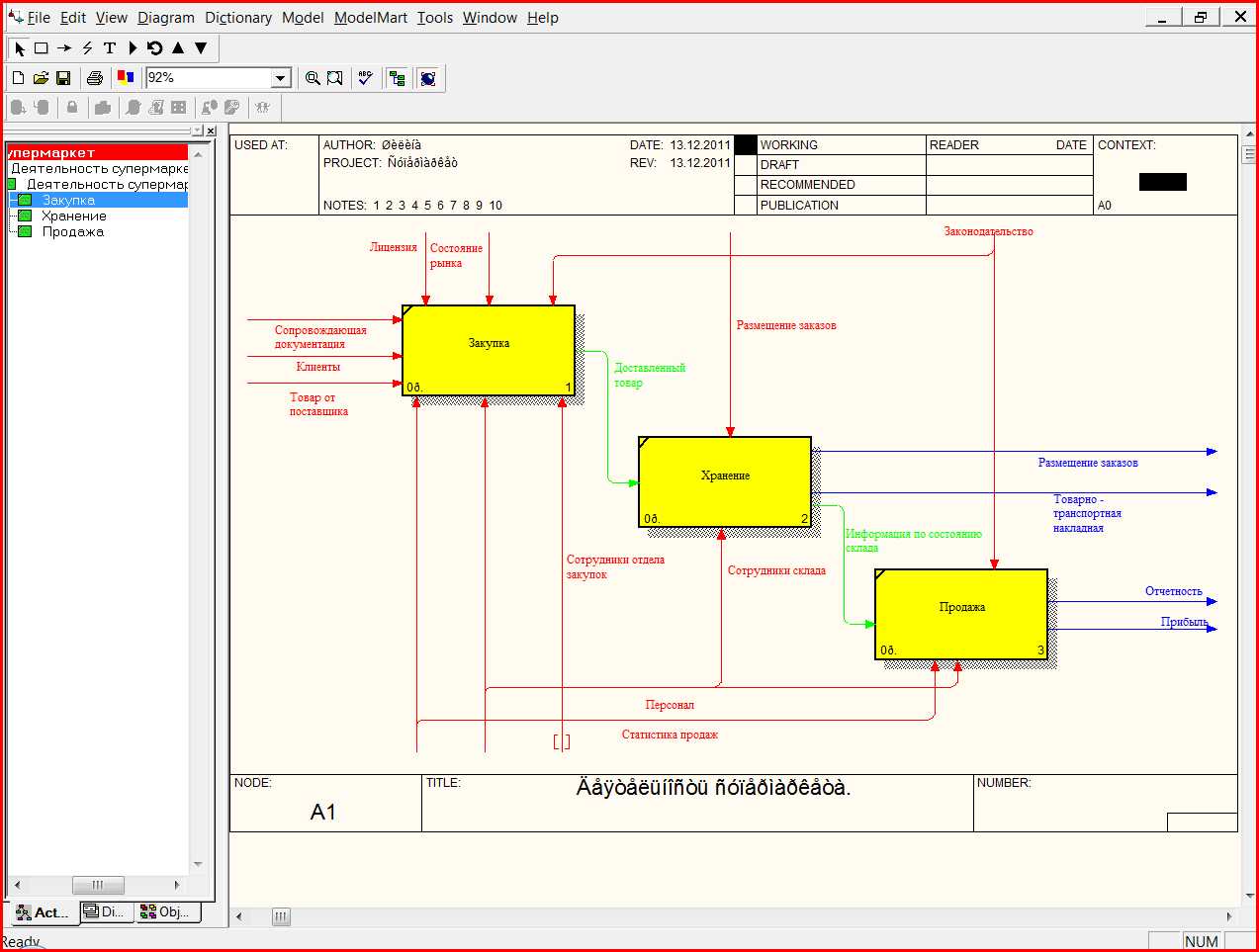

Рис.4 Диаграмма декомпозиции предметной области «Супермаркет»
