8.4. Сублімаційні та термовоскові принтери.

Для отримання кольорового зображення з якістю, близькою до фотографічного, або для виготовлення допечатних кольорових проб використовують сублімаційні і термовоскові принтери, або, як їх ще називають, кольорові принтери високого класу. Є принтери, які поєднують в собі технологію сублімаційного і термовоскового друку. Такі принтери дозволяють друкувати на одному пристрої як чорнові, так і чистові відтиски.

Загальним для сублімаційної і термовоскової технологій є нагрів фарбника і перенесення його на папір (плівку) в рідкій або газоподібній фазі. Багатоколірний фарбник, як правило, нанесений на тонку лавсанову плівку товщиною 5мкм. Плівка переміщається за допомогою стрічкопротяжного механізму, який конструктивно схожий на аналогічний вузол голкового принтера. Матриця нагрівних елементів за 3 - 4 проходи формує кольорове зображення.

Відмінність термовоскового друку від сублімаційного полягає в тому, що в першому випадку плівка покрита воскоподобною мастикою, а в другому - спеціальним фарбником. Термовоскові принтери переносять фарбник, розчинений у воску, на папір, нагріваючи стрічку з кольоровим воском. Як правило, для подібних принтерів необхідний папір із спеціальним покриттям. Термовоскові принтери зазвичай використовуються для друку ділової графіки.

При сублімаційному друці здійснюється переведення фарбника в газоподібний стан шляхом нагріву стрічки. Цей газ потім поглинається полістирольним покриттям спеціального паперу. Дифузійне перенесення фарбника забезпечує отримання високоякісного кольорового зображення без видимих тональних переходів. Будучи однією з найпрогресивніших технологій в світі кольорового друку, кольорова сублімаційна технологія є ідеальним засобом забезпечення фотографічної якості зображення.

8.5. Лазерні технології друку.

Домінуючими для лазерних принтерів є електрофотографічна та світлодіодна (LED, Light Emitting Diode) технології. Електрофотографічна технологія подібна до технології, яка використовується в копіювальних апаратах. У світлодіодній технології в якості оптичного пристрою, що формує зображення, використовуються світлодіоди (історично світлодіодні принтери відносяться до класу лазерних). Світлодіодна технологія, як правило, застосовується в широкоформатних принтерах (до 36 дюймів). Електрофотографічна технологія зазвичай використовується в настільних і офісних лазерних принтерах. Лазерні принтери (Laser Jet) формують зображення шляхом позиціювання точок на папері (растровий метод). Спочатку сторінка формується в пам’яті принтера і лише потім передається в механізм друку. Растрове представлення символів і графічних образів виробляється під управлінням контролера принтера. Кожний образ формується шляхом відповідного розташування точок у комірках матриці.

Найпоширеніші лазерні принтери використовують технологію фотокопіювання, названу ще електрофотографічною, яка полягає в точному позиціюванні точки на сторінці за допомогою зміни електричного заряду на спеціальній плівці з фотопровідного напівпровідника. Подібна технологія друку застосовується в ксероксах. Принтери фірм HP і MS, наприклад, використовують механізм друку ксероксів фірми Canon.

Найважливішим конструктивним елементом лазерного принтера є обертовий фотобарабан, за допомогою якого відбувається перенесення зображення на папір. Фотобарабаном є металевий циліндр, покритий тонкою плівкою з фотопровідного напівпровідника (зазвичай оксид цинку). По поверхні барабана рівномірно розподіляється статичний заряд. На тонкий дріт або сітку, які називаються коронуючим дротом або коронуючою сіткою, подається висока напруга, що призводить до виникнення довкола них іонізованої світлової області (корони).

Лазер, керований мікроконтролером, генерує тонкий світловий промінь, що відбивається від дзеркала, яке обертається. Цей промінь, потрапляючи на фотобарабан, засвічує на ньому елементарні площадки (точки), і в результаті фотоелектричного ефекту в цих точках змінюється електричний заряд. Для деяких типів принтерів потенціал поверхні барабана зменшується від -900 до -200 В. Таким чином, на фотобарабані виникає копія зображення у вигляді потенціального рельєфу (див. рис. 7.31).

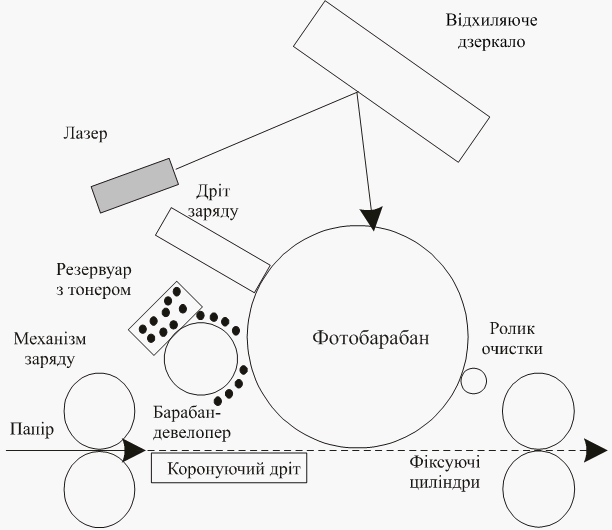

Рис. 7.31. Функціональна схема лазерного принтера.

На наступному робочому кроці за допомогою іншого барабана, названого девелопером (developer), на фотобарабан наноситься тонер - найдрібніший фарбувальний пил. Під дією статичного заряду дрібні частки тонера легко притягуються до поверхні барабана в точках, що піддалися експозиції, і формують на ньому зображення (див. рис. 7.32).

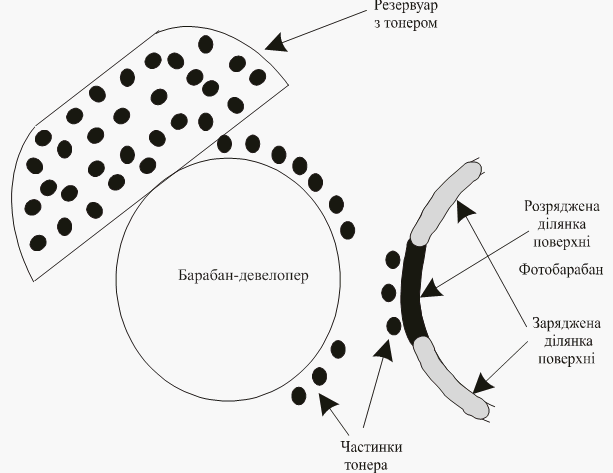

Рис. 7.32. Створення копії зображення на фото барабані.

Аркуш паперу з подаючого лотка за допомогою системи валиків переміщається до барабана. Потім аркушу надається статичний заряд, протилежний по знаку заряду засвічених точок на барабані. При дотику паперу до барабана частинки тонера з барабана переносяться (притягуються) до паперу.

Для фіксації тонера на папері аркуш пропускається між двома роликами, що нагрівають його до температури близько 180° - 200°С. Нагрівання забезпечує закріплення фарби тонера на папері. Після власне процесу друку барабан повністю розряджається, очищається від прилиплих частинок тонера і готовиться до нового циклу друку. Описана послідовність дій відбувається дуже швидко і забезпечує високу якість друку.
