2.3. Смугові лінії'передавання

Смуговою лінією передавання називається лінія, в якій провідник прямокутного або круглого перерізу розміщений на деякій відстані від металевої поверхні-основи (рис.8). Провідники, як правило, розділені твердим діелектриком. Смугові лінії технологічні у виго­товленні і сумісні з інтегральною технологією [8]. Застосовують не­симетричні (рис. 8, а) і симетричні (рис. 8, б) смугові лінії.

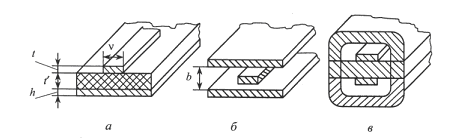

Рис.8 “Відкриті та закрита лінії передавання”

Основною є хвиля типу «Т», яка поширюється в області між вузькою і широкою (екран) смугами. Випромінювання в навколиш­ній простір можна позбутися, якщо в лінії використати діелектричну пластину, з обох боків якої симетрично розташувати металеві смуги. При цьому екрани мають створювати практично замкнену область простору. Перші два види смугових ліній є відкритими, а останній (рис. 8, в) — закритим, який характеризується найвищою доб­ротністю.

Смугові лінії передавання застосовують при порівняно малих рівнях потужності сигналу. Втрати в них не набагато більші, ніж у хвилеводах коаксіальних ліній. Лінії такого типу використовуються при конструюванні мікромініатюрних вузлів у діапазоні НВЧ.

У відкритій несиметричній лінії ширина центрального провідни­ка вибирається з умови υ < λл /2,

де λл = λmin /— довжина хви­лі в лінії, що відповідає мінімальній довжині хвилі робочого діапа­зону. Ширина основи (екрана) a ≥ 3υ. Товщина діелектричного ша­ру ť < λmn/4 при цьому стандартні значення ť =0,25; 0,5; 0,75; 1,0; 1,5 мм.

У відкритій симетричній лінії Розміри а і b вибираються за умови a ≥ υ + 2b. Сигнали найбільшої потужності можна передати по симетричній смуговій лінії, центральний провід­ник якої має округлені краї, а діелектриком служить повітря.

Якщо над екраном (рис.9, а) або між двома екранами розміс­тити пару провідників, то отримаємо несиметричну або симетричну зв'язану смугову лінію.

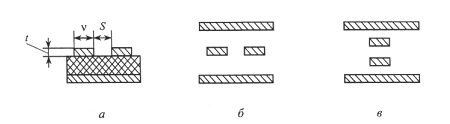

Рис.9 Зв’язані смугові лінії

Розрізняють несиметричні (рис.9 ,6) та симетричні (рис. 9, в) лінії з бічним — слабким — зв'язком і лицьовим — сильним — зв'язком (рис. 10, а, б).

Можливі два варіанти збуджень таких ліній: парне збудження, при якому через обидва провідника пропускають струми одного знака (див. рис.10, а), і непарне збудження, якщо струми в про­відниках мають протилежні знаки (див. рис. 10, б).

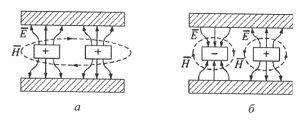

Рис.10 Збудження смугових ліній
