Лекція № 2: “Види ліній передавання в діапазоні НВЧ”
1. Хвилеводи з поперечним перерізом круглої та прямокутної форми
1.1 Хвилеводи круглої форми
На практиці широко використовуються хвилеводи з поперечним перерізом круглої форми. У них збуджуються хвилі типів . При дослідженні круглих хвилеводів використовується циліндрична система координат, в якій положення досліджуваної точки задається її радіусом-вектором r, кутом θ, що його утворює цей вектор-радіус із горизонтальною площиною, і відстанню z. Індекс т у цьому разі характеризує кількість цілих стоячих хвиль, які вміщуються на довжині кола поперечного перерізу радіусом R. Індекс п визначається кількістю максимальних значень напруженості поля вздовж радіуса поперечного перерізу R. Математичний аналіз поширення хвиль у круглих хвилеводах значно складніший, ніж аналіз поля в прямокутних хвилеводах, оскільки здійснюється із застосуванням функцій Бесселя. Однак фізична сутність процесів у хвилеводах практично не залежить від форми їхніх поперечних перерізів. Тому для дослідження структури поля в круглому хвилеводі використовуємо викладену раніше методику.
Уявімо, що хвилевід круглого перерізу отримано внаслідок деформації стінок хвилеводу прямокутного перерізу. На рис.1 проілюстровано таке перетворення і показано відповідність хвилі у прямокутному хвилеводі (рис.1, а), хвилі у круглому хвилеводі (рис.1, б). Вектори (суцільні лінії) хвилі мають форму дуг, оскільки згідно з граничними умовами підходять до стінок хвилеводу по нормалі. Вектори (пунктирні лінії) при цьому мають залишатись перпендикулярними до векторів у будь-якій точці. Форма силових ліній при цьому також змінюється згідно з умовою перпендикулярності до ліній
Рис.1 Перехід від прямокутного до круглого хвилеводу для хвилі типу “ ”
Для побудови структури поля у круглому хвилеводі необхідно:
- на початковому прямокутному хвилеводі зі збудженою в ньому хвилею зафіксувати характерні точки, які визначають положення уявно введених провідних поверхонь;
- перенести ці точки на круглий хвилевід, розбивши його на елементарні хвилеводи нестандартної форми;
- зобразити відповідні лінії векторів ;
- підрахувати кількість цілих півхвиль на півколі або хвиль на колі поперечного перерізу і визначити значення індексу т (у розглянутому випадку т = 3);
- підрахувати кількість максимумів напруженості поля вздовж радіуса поперечного перерізу і визначити значення індексу п (у розглянутому випадку п = 1).
На рис. 2, а, б подано взаємну відповідність хвиль типів і . Слід зазначити, що хвиля характеризується осьовою симетрією і тому застосовується у хвилевідних трактах з обертальними зчленуваннями. Можна сказати, що будь-яка хвиля, збуджувана в прямокутному хвилеводі, має аналог у круглому хвилеводі. Однак обернене твердження неправильне (тобто хвиля, збуджувана у круглому хвилеводі, не завжди має аналог у прямокутному хвилеводі).
У круглому хвилеводі може існувати особлива хвиля , яка не має аналога у прямокутному хвилеводі. Структуру поля такої хвилі зображено на рис. 3. Звернемо увагу на такі обставини: вектор має вихровий характер, як і лінії струмів зміщення (рис.36) пронизують площини, які обмежені векторами біля стінок, згідно з граничними умовами, і вони мають тільки поздовжні складові. Відповідні векторам лінії струмів провідності виявляються поперечними і самозамкненими.
Рис.2 Перехід від прямокутного до круглого хвилеводу для хвилі типу “Е”

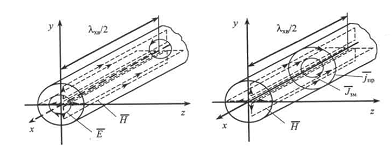

Рис.3,4 “Структури поля і струмів для хвилі “ ”
Рис.5 “Номограма хвиль вищих типів у хвильоводі”
Рис.6 “Двопроводна лінія”
Хвиля — єдина серед хвиль усіх типів, при якій у стінках хвилеводу немає поздовжніх струмів. Звідси випливає такий важливий висновок: якщо круглий хвилевід із хвилею перерізати поперечною щілиною, то вона буде не випромінювальною, а хвиля у хвильоводі поширюється без втрат на випромінювання; водночас інші типи хвиль, що можуть з'явитися як перешкоди, будуть значно послаблені. Тому такий хвилевід має назву само фільтрувальний.. Крім того, зі збільшенням частоти монотонно зменшується загасання хвилі , оскільки при її поширенні вихрові струми Фуко відсутні. Тому круглий хвилевід із хвилею застосовують для передавання енергії на порівняно великі відстані.
Розподіл критичних довжин хвиль для хвилеводів круглого поперечного перерізу радіусом R наведено на рис. 5.
У розглянутому випадку коефіцієнти при R визначаються відповідними значеннями функції Бесселя. Із рис. 5 бачимо, що для хвилеводів круглого перерізу хвилею основного типу є хвиля .
