8.7 Поляризованные реле (расчет токовых сил).
В
поляризованных реле кроме основного
потока, созд-ого катушкой, действует
дополнит-ый поляризующий магнитный
поток, который создается установленным
в реле пост-ым магнитом. Благодаря
поляриз-ему потоку направление
эл-магнитного усилия, действующего на
якорь, изменяется в зависимости от
направления тока в катушке. На рис.
показаны вариант выполнения магнитной
системы поляризованного реле и схема

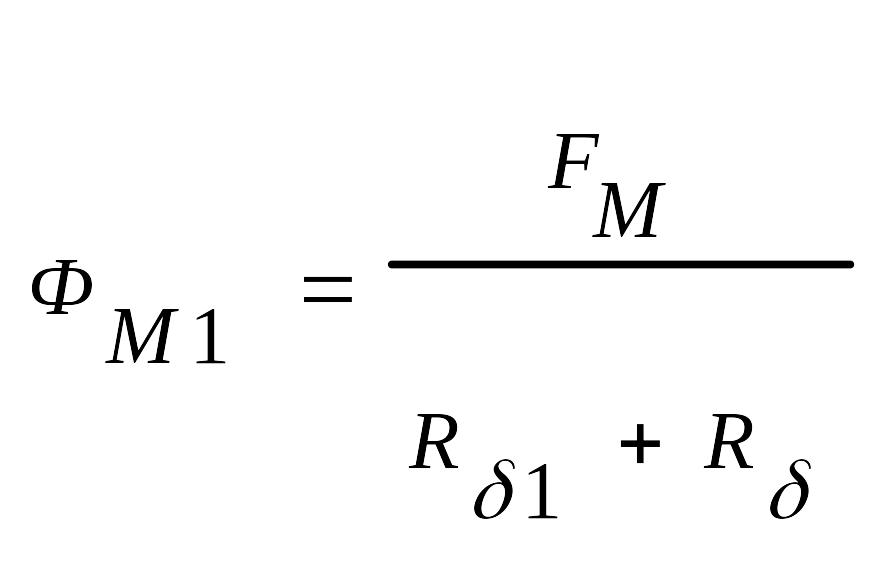

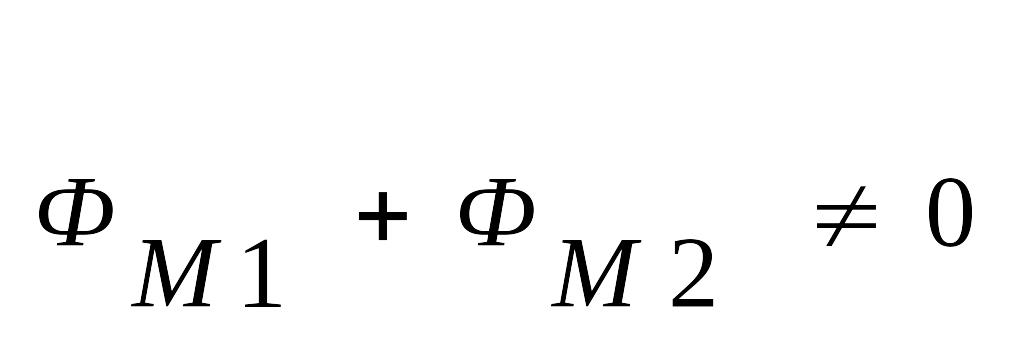

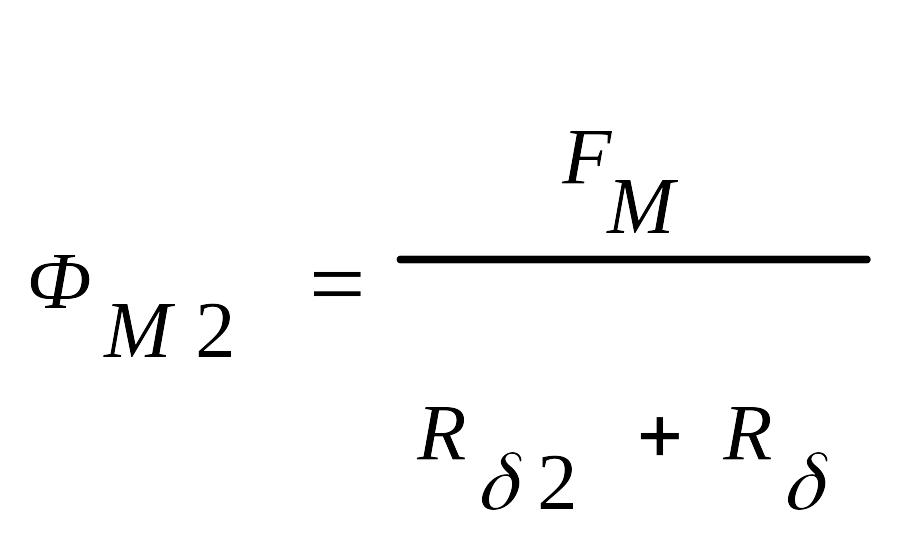

замещения его магнитной цепи.Потоки
постоянного магнита в зазорах δ1 и δ2
магнитная система и схема замещения магнитной цепи
где
Fм—МДС
постоянного магнита;
и
-магнитные
сопротивления зазоров δ1 и δ2;

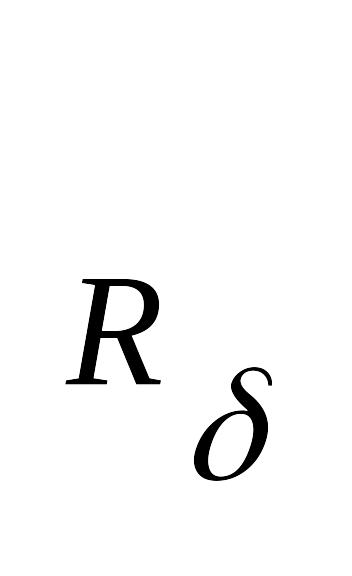

—магнитное
сопротивление паразитного зазора δ,
обусловленного конструкцией магнитопровода.

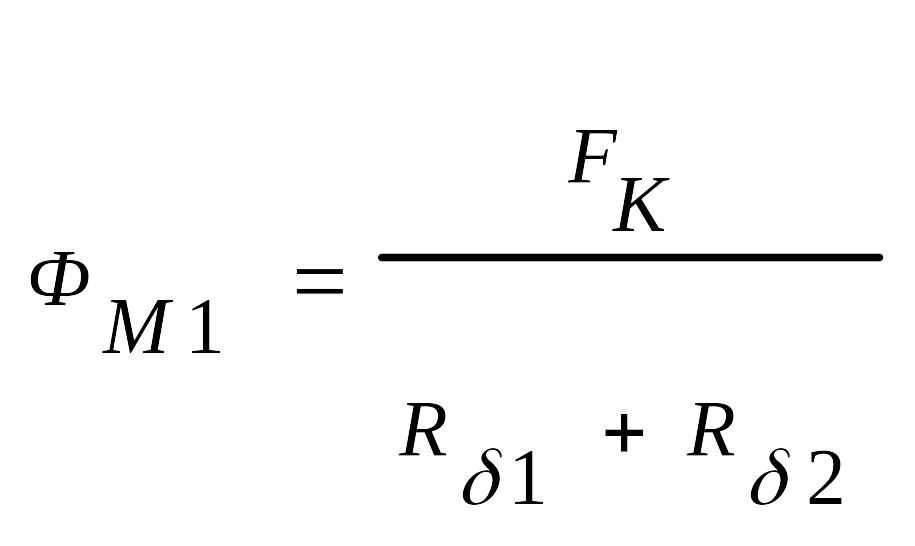

Магнитный
поток, создаваемый катушкой,
где
Fк
—
МДС катушки. Результирующее усилие,
действующее на якорь, равно разности
усилий, создаваемых в зазорах δ1 и δ2.
где
Sп=Sδ1=
Sδ2—площадь

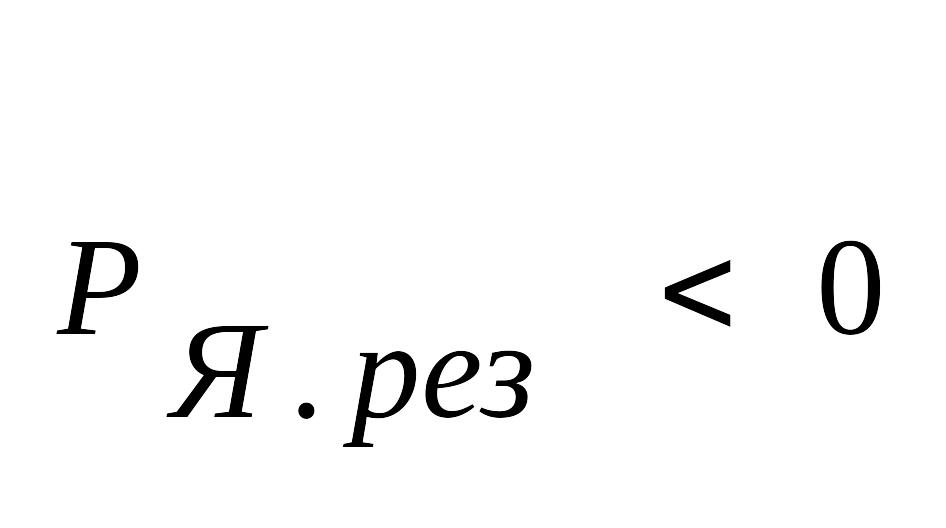

рабочего зазора.Срабатывание
реле происходит при
Для
определения потока срабатывания Фк,ср,
создаваемого катушкой, воспользуемся
предельным случаем, когда перед изменением
знака усилие проходит через нулевое
значение.
Поскольку
,
то

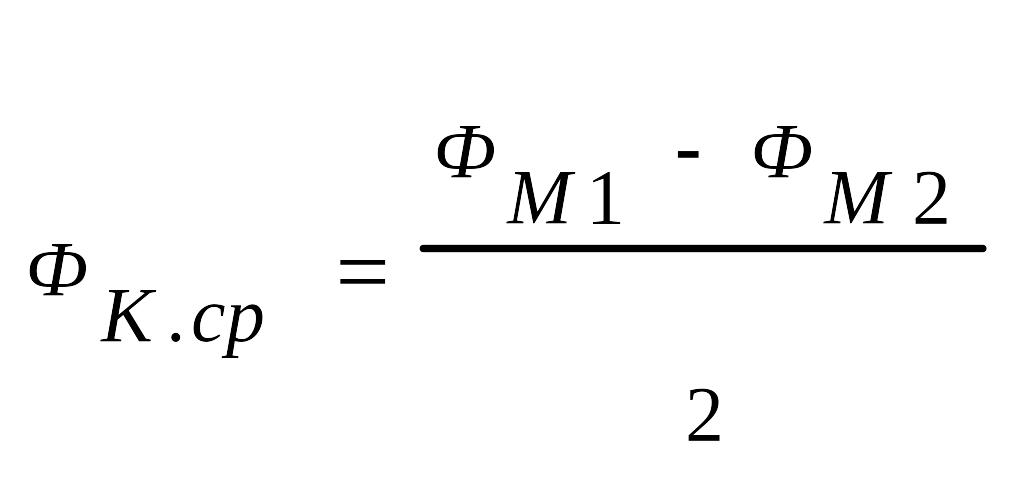

Тогда получим
Если значения δ1 и δ2 близки, то МДС срабатывания очень мала. Благодаря этому мощность срабатывания поляризованных реле снижается до 10-6 Вт. Следует отметить, что сила контактного нажатия Рк определяется разностью значений δ1 и δ2.
Из рис. Следует
Чем ближе значения δ1 и δ2, тем ближе значения Фм1 и Фм2 и тем меньше контактное нажатие, которое обычно не превышает (1÷5)10-2 Н.
8.8 Магнитоуправляемые контакты. Простейшие герконовые реле.
Наименее надежным узлом э/м реле является контактная система. Эл-ая дуга или искра, образующиеся при размыкании и замыкании контактов, приводят к их быстрому разрушению. Этому также способствуют окислительные процессы и покрытие контактных поверхностей слоем пыли, влаги, грязи. Это все привели к созданию реле с герметичными магнитоупр-ыми контактами (герконами). Простейшее гер-ое реле изображено на рис.
Контактные
сердечники (КС) 1 и 2 изготавливаются из
ферромагнитного материала с высокой
магнитной проницаемостью и ввариваются
в стеклянный герметичный баллон 3. Баллон
заполняется инертным газом. Инертная
среда предотвращает окисление КС. Баллон
устанавливается в обмотке управления
4. При подаче тока в обмотку возникает
магнитный поток Ф, который проходит по
КС 1 и 2 через рабочий зазор δ м/у ними и
замыкается по воздуху вокруг обмотки

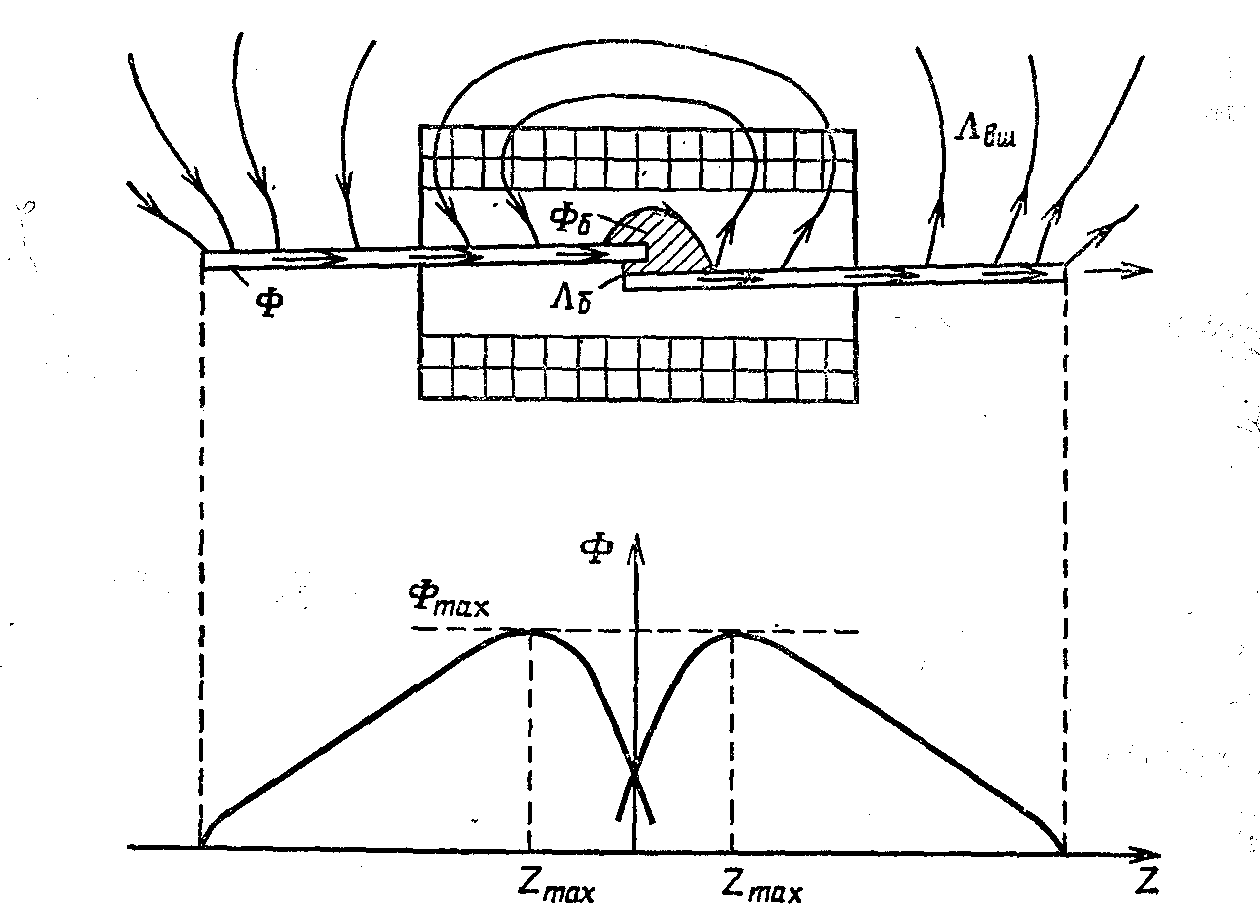

4. Упрошенная картина магнитного поля:
