8.2 Электромеханические реле. Классификация и основные хар-ки.
Виды реле: Реле времени с электромеханическим замедлением
Реле с пневматическими замедлением и анкерным механизмом.
Моторные реле.
Общими требованиями для электромеханических реле времени являются:
а) стабильность выдержки времени при колебаниях напряжения, частоты питания, температуры окружающей среды и воздействии других факторов;
б) малые потребляемая мощность, масса и габариты. Возврат реле в исходное положение происходит, как
правило, при его обесточивании. Поэтому коэффициент возврата может быть очень низким.
В зависимости от назначения к реле времени предъявляются различные специфические требования. Для схем автоматического управления электроприводом при большой частоте включений требуются реле с высокой механической износостойкостью — до (5н-10)-106 срабатываний. Требуемые выдержки времени находятся в пределах 0,25—10 с. К этим реле не предъявляются требования относительно высокой стабильности выдержки времени. Разброс времени срабатывания может достигать 10 %. Реле должны работать в производственных условиях при наличии интенсивных механических воздействий.
8.3 Электромеханические реле времени с электромагнитным замедлением: устройство, влияние различных факторов, схемы включения.

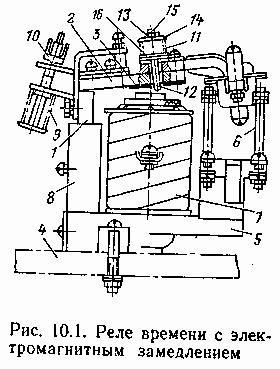

Устройство реле и влияние различных факторов на его работу. Конструкция реле с таким замедлением типа РЭВ-800 (рис. 10.1) содержит П-образный магнито-провод 1 и якорь 2 с немагнитной прокладкой 3. Магнито-провод укрепляется на плите 4 с помощью литого алюминиевого цоколя 5, на котором устанавливается контактная система 6.
Н
а
магнитопроводе установлена намагничивающая
обмотка
7 и короткозамкнутая обмотка в виде
овальной гильзы
8.
Усилие
возвратной пружины
9
изменяется
с помощью
регулировочной гайки 10,
которая
фиксируется шплинтом.
Для получения большой выдержки времени при отпускании необходима высокая магнитная проводимость рабочего и паразитного зазоров в замкнутом состоянии магнитной системы. С этой целью все соприкасающиеся детали магнитопровода и якоря тщательно шлифуются. Литой алюминиевый цоколь создает дополнительный коротко-замкнутый виток, увеличивающий выдержку времени.
Чем меньше коэрцитивная сила магнитного материала при заданных размерах магнитной цепи и магнитной проводимости рабочего зазора, тем ниже остаточная индукция, а следовательно, и остаточный поток. При этом возрастает наибольшая выдержка времени, которая может быть получена от реле. Применение стали с низким значением Hс позволяет увеличить выдержку времени.
Можно показать, что для получения большой выдержки времени материал магнитопровода должен иметь высокую магнитную проницаемость на ненасыщенном участке кривой намагничивания.
8.4 Зависимость коэффициента возврата электромеханических реле от различных факторов.
8.5. Электромагнитное реле тока и напряжения: согласование характеристик, конструкция.
На рис. 9.3 изображены тяговая и противодействующая характеристики реле. Противодействующие усилия создаются возвратной Р1, и контактными Р2 пружинами.
Усилие контактных пружин создает предварительное нажатие в момент соприкосновения контактов. В результате уменьшается вибрация контактов при срабатывании и обеспечивается необходимое контактное нажатие.
С учетом линейной зависимости силы пружины от ее деформации и относительно небольшого перемещения якоря противодействующее усилие пружин, приведенное к якорю, меняется линейно с изменением зазора. Для срабатывания реле необходимо, чтобы тяговая характеристика РЭ1 во всех точках хода якоря шла выше суммарной противодействующей характеристики Рп = Р1+Р2. Для токового реле при данном начальном зазоре бн положение Рэ1 зависит от тока. При ненасыщенной магнитной система тяговая сила пропорциональна квадрату тока.
Наименьшее значение тока, при котором кривая Рэ1 начинает проходить выше зависимости Рп, определяет ток трогания реле. Срабатывание реле определяется точкой в (зазор б = бн), при которой Рэ1 идет выше Рп. Для надежного включения в обмотку реле обычно подается ток Iраб>Iтр. Коэффициент запаса при этом K3 = Iраб/Iср и обычно составляет K3=1,4.
С ростом k3 тяговая характеристика поднимается, увеличивается тяговое электромагнитное усилие, действующее на якорь, увеличивается ускорение якоря, сокращается полное время включения. Однако при этом возрастают удары в механизме и вибрация контактов.
Для отключения реле тяговая характеристика РЭ2 во всех точках должна быть ниже характеристики Рп. При этом усилие, развиваемое противодействующими пружинами, больше электромагнитного усилия и якорь возвратится в начальное положение. Ток при таком положении характеристики называется током отпускания или током возврата.
При отпускании реле определяющей точкой является точка б, в которой характеристика Рэ идет ниже характеристики Рп.
Реле тока и напряжения для управления и защиты электропривода. В качестве таких реле часто применяются реле постоянного тока серии РЭВ-300 с высоким £„, Реле этой серии выпускаются и как реле напряжения, и как реле тока. РЭВ-300. Магнитопровод / U-образной формы выполнен из прутка круглого сечения. Плоский якорь 2 вращается на призме, что обеспечивает высокую механическую износостойкость реле. Обмотка 3 выполняется из медной шины. Регулирование усилия пружины 5 осуществляется гайкой 6. Изоляционная пластина 7 связывает якорь С подвижным контактом 8. Реле имеет два неподвижных контакта 9 и 10. Подвижный контакт 8 соединяется с выводом И с помощью гибкой связи 12. С помощью шпилек 4 реле устанавливается на сборной панели. Высокий коэффициент возврата достигается благодаря достаточно большому (до 5-10~3 м) конечному зазору и малому ходу якоря (единицы миллиметра). Уставка по току срабатывания регулируется в пределах 30—65 % Uном изменением начального сжатия пружины 5.
