6.5 Горение и гашение дуги переменного тока при отключении индуктивной цепи.

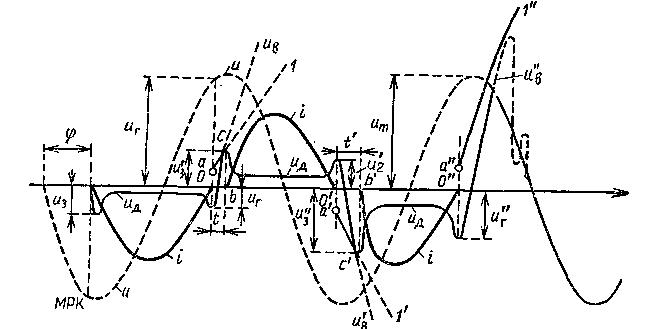

Рассмотрим процесс гашения дуги в цепи с большой индуктивностью сosf<=0,1. В момент расхождения контактов (МРК) загорается. В момент времени t = 0 дуга гаснет. Благодаря процессу деионизации в ДУ электрическая прочность промежутка увеличивается. К промежутку прикладывается восстанавливающееся напряжение на контактах ив, создаваемое источником. В момент погасания дуги ЭДС источника близка к амплитуде. При этом напряжение на промежутке восстанавливается с большой скоростью. В точке с прочность промежутка ниже восстанавливающегося на нем напряжения и происходит пробой. Дуга горит еще полпериода и снова гаснет в точке О. В точке с' снова происходит пробой междуконтактного промежутка, так как после момента времени b' кривая электрической прочности ниже кривой восстанавливающегося напряжения ив’. При этом загорается дуга, которая гаснет в точке О", и снова начинается процесс нарастания электрической прочности и восстановления напряжения ив.. После' точки О" благодаря эффективному действию ДУ кривая восстанавливающейся электрической прочности идет выше кривой восстанавливающегося напряжения ив и происходит окончательное гашение дуги.
6.6 Условия гашения дуги постоянного тока.
Во всем диапазоне изменения тока от I0 до 0 при отключении цепи ВАХ дуги должна лежать выше реостатной х-ки цепи U0-iR . Если эти характеристики пересекаются друг с другом, то в зоне м. точками пересечения условие гашения дуги нарушится. Дуга будет устойчивой и цепь не будет отключаться. U дуги > U – iR. Возможно за счет увеличения длины дуги, обдува, охлаждения и т д дуги.
6.7 Гашение открытой дуги в магнитном поле, способы возбуждения магнитного поля дугогашения.
Перемещение
дуги под воздействием магнитного поля.
Электрическая
дуга является своеобразным проводником
с током, который может взаимодействовать
с магнитным полем. Сила взаимодействия
между током дуги и магнитным полем
перемещает дугу, создается так называемое
магнитное дутье. Магнитное поле создается
катушкой ,
включенной
последовательно с коммутируемой цепью.
Внутри катушки
размещен
сердечник ,
соединенный
с ферромагнитными полюсами в виде
пластин.
Между
катушкой и сердечником размещается
изоляционный цилиндр.
При
протекании тока по катушке создается
магнитное поле, направление которого
указано крестиками. Ток протекает от
входного контакта по катушке , замкнутым
контактам и гибкой связи ко второму
выходному контакту аппарата. При
размыкании контактов
между
ними возникает сначала жидкий металлический
мостик, а затем дуга .
Под
действием магнитного поля катушки
возникает сила Р,
которая
перемещает дугу в керамическую камеру.
Сила,
действующая на единицу длины дуги,
Эта сила перемещает дугу сначала в воздухе, а потом в узкой щели дугргасительной камеры и расходуется на преодоление аэродинамического сопротивления воздуха и силы трения дуги"о стенки щели. чем больше ток, тем больше требуется длина дуги для ее гашения и тем больше время гашения.
Воздействовать на дугу можно и магнитным полем постоянного магнита. При этом отсутствуют затраты энергии на создание магнитного поля; резко сокращается расход меди на контактор; отсутствует подогрев контактов от катушки, как это имеет место в ДУ системы с последовательной катушкой. По сравнению, с ДУ с параллельной катушкой ДУ с постоянным магнитом обладает высокой надежностью и может использоваться при любых значениях тока. ДУ с последовательной катушкой сила, действующая на дугу, пропорциональна квадрату тока. Поэтому и при переменном токе на дугу действует сила, неизменная по направлению. Параллельные катушки в ДУ переменного тока не применяются из-за того, что сила, действующая на дугу, меняет свой знак, так как поток, создаваемый магнитной системой дугогашения, сдвинут по фазе относительно отключаемого тока.
6.8. Способы гашения электрической дуги: высоким давлением, в трансформаторном масле.
Если при данном токе в дуге увеличить давление окружающей среды, то увеличится отвод тепла. Для сохранения значения тока, необходимо к дуге подвести большую мощность, что при неизменном токе требует повышения напряжения на дуге. Из-за резкого подъема напряжения на дуге ток обрывается до своего естественного нуля, не достигнув максимального значения.
Под действием энергии дуги происходит взрывоподобное разложение масла на водород и газы в виде паров масла. Водород обладает исключительно высокой теплопроводностью и является одной из лучших дугогасящих сред. За сотые доли секунды давление резко поднимается, образующийся газовый пузырь стремится вырваться из камеры. При этом происходит эффективное охлаждение дуги потоками газа, вытекающими из камеры со скоростью звука.
На процесс гашения дуги влияют также тепловые потоки воздуха, создаваемые дугой. Дуга гасится более интенсивно, если ее растяжение за счет конвективного движения воздуха совпадает с направлением действия электродинамических сил (рубильник устанавливается так, что кривизна дуги обращена вверх). При отключении переменного тока дуга гасится за счет возникновения электрической прочности 200—220 В около каждого катода рубильника. В однофазной цепи двухполюсный рубильник позволяет легко гасить дугус номинальным током при напряжении до 380 В. Однополюсный рубильник с одним разрывом надежно работает в цепи с напряжением до 220 В. Рубильники и переключатели с центральной рукояткой разрешается применять только для отключения обесточенной цепи. При отключении цепей под нагрузкой дуга не должна воздействовать на руку.
Для рубильников и переключателей с боковой рукояткой или рычажным приводом отношение отключаемого тока к номинальному составляет 0,2 при постоянном напряжении 220 В и 0,3 при переменном напряжении 380 В. При постоянном напряжении 440 и переменном 500 В указанные аппараты используются только для отключения обесточенных цепей. Для увеличения отключающей способности рубильник снабжается дугогасительной решеткой, при этом отключающая способность рубильников увеличивается.
