Частотная коррекция в области низких частот с использованием частотно-зависимого сопротивления коллекторной цепи.

R_ф,C_ф – расширяют диапазон усиливаемых частот.

Оптимально подобранные элементы коррекции низких частот не должны давать выброса АЧХ.

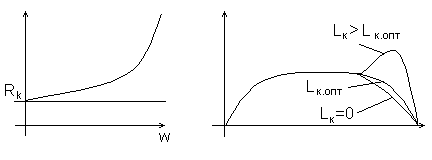

Коррекция в области высоких частот с использованием частотно-зависимых элементов в коллекторной цепи.

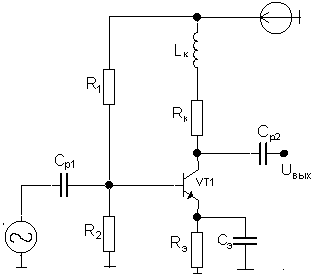

Схема усилительного каскада:

L_k – элемент коррекции.

Избирательные усилители.

Избирательные усилители – это усилители предназначенные для усиления сигналов в относительно узком диапазоне частот.

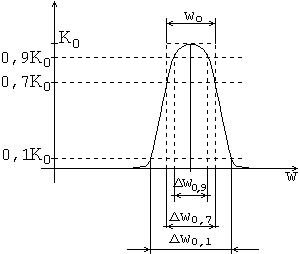

О сновные параметры:

К_{0 –} коэффициент усиления в рабочем диапазонее частот.

₀ – средняя частота рабочего диапазона.

_0,7 – полоса пропускания рабочего диапазона частот

Избирательность оценивается крутизной склонов АЧХ, чем круче АЧХ, тем выше избирательность. Она оценивается коэффициентом прямоугольности АЧХ:

Избирательные усилители бывают:

• с частотно-зависимой нагрузкой

• с частотно-зависимой обратной связью

1.Резонансные усилители:

Резонансные усилители – это избирательные усилители с частотно-зависимой нагрузкой, когда в качестве нее используется колебательный контур.

R _к.экв – эквивалентное сопротивление коллекторной цепи

R<<_pL_k

- обобщенная расстройка

- добротность

R_Н подключаемое к выходу усилителя оказывается включенным параллельно колебательному контуру, это уменьшает добротность, а следовательно расширяет полосу пропускания, что часто бывает нежелательно. Для того чтобы R_Н не влияло на Q, используют частичное включение контура.

Такое включение уменьшает коэффициент усиления, что является недостатком, однако это позволяет неухудшать добротность контура, что является приемлемым.

Избирательные усилители с частотно-зависимыми обратными связями (rc-избирательные усилители).

Избирательные усилители с колебательным контуром (LC-избирательные усилители) обычно используются на частотах f_p>100 кГц. На низких частотах их применяют ограниченно по следующим принципам:

1. , то f_p, L_k,C_k.

Конструктивно L_k, C_K с большими параметрами имеют большие размеры, что увеличивает размеры схемы усиления. Кроме того, L_k невозможно изготовить используя методы интегральной технологии.

2. На низких частотах Q_Lk, Q_Ck, а следовательно невозможно получить избирательный усилитель с заданной добротностью. В связи с этим на низких частотах используют избирательные усилители с частотно-зависимой обратной связью, обычно составленной из RC-элементов.

О сновной усилитель – это усилитель с RC-связью, имеющей широкую полосу пропускания.

 - цепь обратной связи имеет АЧХ режекторного типа.

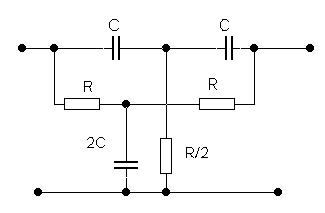

В качестве цепи обратной связи в таком усилителе обычно используют схему симметричный мост:
