14. Эквивалентная схема блока временной коммутации (т – элемент), как рассчитываются параметры телефонной нагрузки для блока временной коммутации.

Определяем пропускную способность к линий по первой формуле Эрланга. (использую таблицу Башарина). Y(k, 0,003).

- т.к.поток простейший.

15. Структурная схема и алгоритм работы блока пространственной коммутации на базе коммутационной матрицы из логических элементов.

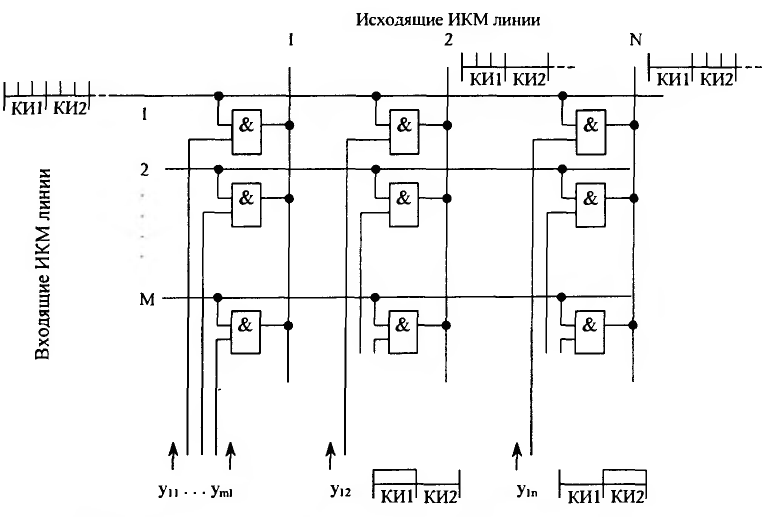

Коммутационная матрица состоит из вертикальных и горизонтальных шин и элементов «И», которые являются электронными ключами.

Пусть в некоторые канальные интервалы (например, КИ1 и КИ2) необходимо передавать кодовые слова из первой входящей ИКМ линии, которая включена в первую горизонтальную шину, во вторую и в N-ю исходящие ИКМ линии, которые включены во вторую и в N-ю вертикальные шины соответственно. В заданное время управляющее устройство включает соответствующие ключи, посылая сигналы управления у₁₂ и у_1n , и кодовое слово во время КИ1 из первой входящей ИКМ линии попадает во вторую исходящую ИКМ линию, а во время КИ2 – в N-ю исходящую ИКМ линию.

Каждый ключ остается открытым только на время длительности одного канального интервала. Для обеспечения нормальной работы такой матрицы необходимо, чтобы в каждый момент времени работал только один ключ на каждой вертикали.

16. Структурная схема и алгоритм работы блока пространственной коммутации на мультиплексорах. Привести пример заполнения ячеек для конкретного задания на коммутацию.

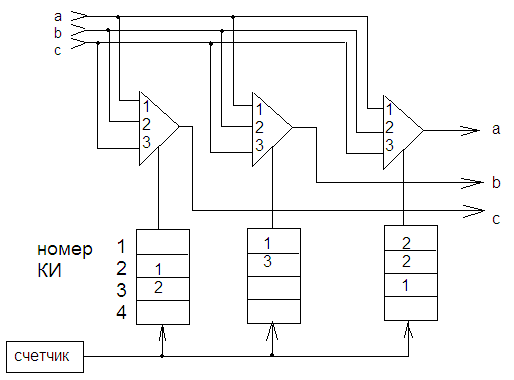

Счетчик синхронизирован с входным потоком. Когда Mux закрыт, это не значит, что на выходе «0» или «1», это значит, что закрыт открытый коллекторный вход и на эту СЛ могут подключатся другие Mux.

Предположим, задано такое задание на коммутацию:

a1b1, a2c2, a3a3, b1a1, b2a2, b3c3, c1b1, c2b2, c3a3.

Рассмотрим алгоритм работы блока: сначала необходимо проключить разговор с линии «а», КИ 1, на линию «b», КИ тоже 1 (S-коммутационный элемент коммутирует только одноименные КИ). Следовательно, в ячейке мультиплексора линии «b» в первом КИ записывается «1» (т.к. линия «а» подключена к первому входу Mux). Рассмотрим также вариант «a2c2»: в ячейку Mux линии «с» во второй КИ записывается «1», и т.д. когда дойдем до задания «c1b1», увидим, что необходимая ячейка уже занята, такая же ситуация и с заданием «c3a3», значит этот разговор не проключается.

17.Структурная схема и алгоритм работы блока пространственной коммутации на демультиплексорах. Привести пример заполнения ячеек для конкретного задания на коммутацию

Цифровая пространственная коммутация дает возможность со­единять входы с выходами только в тех случаях, когда номер вре­менного интервала, отведенного входу, совпадает с номером вре­менного интервала, отведенного выходу. В связи с этим коммутаци­онные поля, построенные только из пространственных коммутато­ров, в ц ифровых АТС практически не применяются.

Элемент S может проключать только в одном КИ, но на разные линии.

Вх	Вых	КИ
2	4	24
1	2	16
3	4	13
2	6	32

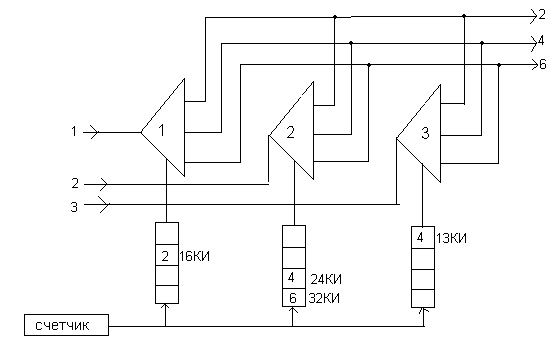

S элемент 4х8

В память Dmux, на кот поступает разговор в ячейку соответствующего КИ записывается номер линии, на кот этот разговор должен проключиться.

Рассмотрим алгоритм работы блока: необходимо проключить разговор со 2-й линии 24КИ на 4-ю линию того же КИ. В память 2-го демультиплексора в ячейку 24-го КИ записываем «4», что соответствует номеру линии, но кот нам нужно проключить разговор и т.д.
