44. Цифровые коммутационные поля 3-го класса: s/t-s-s/t. Эквивалентная схема и общая идея расчета. Построение вероятностного графа для случая линейного искания.
Поля этого класса являются в известной мере универсальными, поскольку позволяют однотипно строить системы коммутации практически для всего диапазона емкостей: малой, средней и большой. При этом наращивание емкости происходит, в основном, за счет увеличения количества звеньев пространственной коммутации.
Эквивалентная схема S/T-S-S/T:
Для расчета такой схемы необходимо иметь начальные данные: yаб – нагрузка абонента на данной станции, N – емкость станции, tц – характеристика микросхем памяти, ms – размерность коммутационного элемента S,mst - размерность коммутационного элемента S/T, Tаб.
Сначала необходимо найти пропускную способность магистральной линии (количество КИ): Ки=Tаб/2tц.
Далее по таблице Башарина ищем количество абонентов, которое можно нагрузить на пучек из Ки шнуровых комплектов (Y).
Для простейшего потока объем абонентской группы составляет: nаб=Y/yаб.
Количество выходов после абонентских концентраторов: G=N/nаб.
Нагрузка, которую несет каждый КИ: yки=Y/Ки.

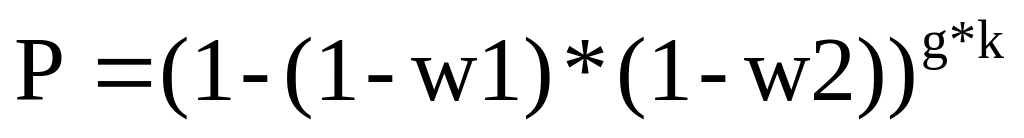

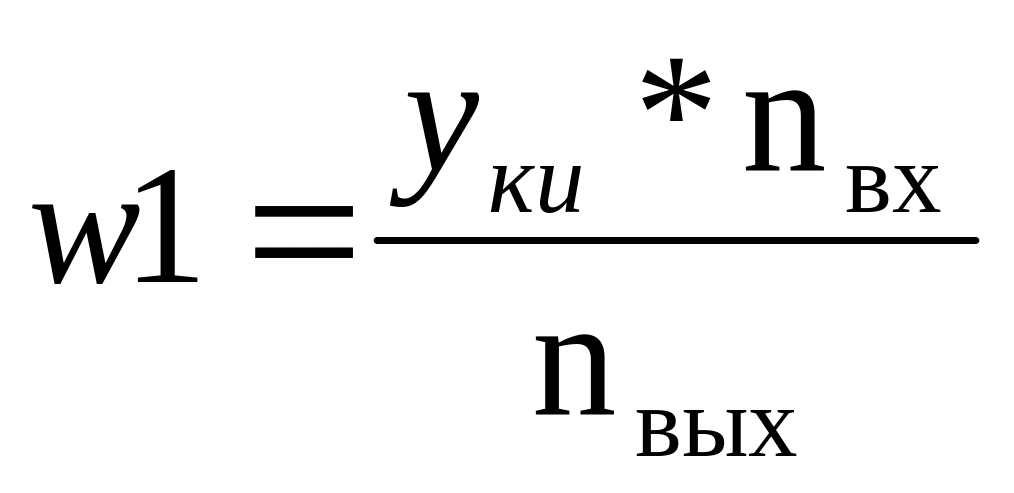

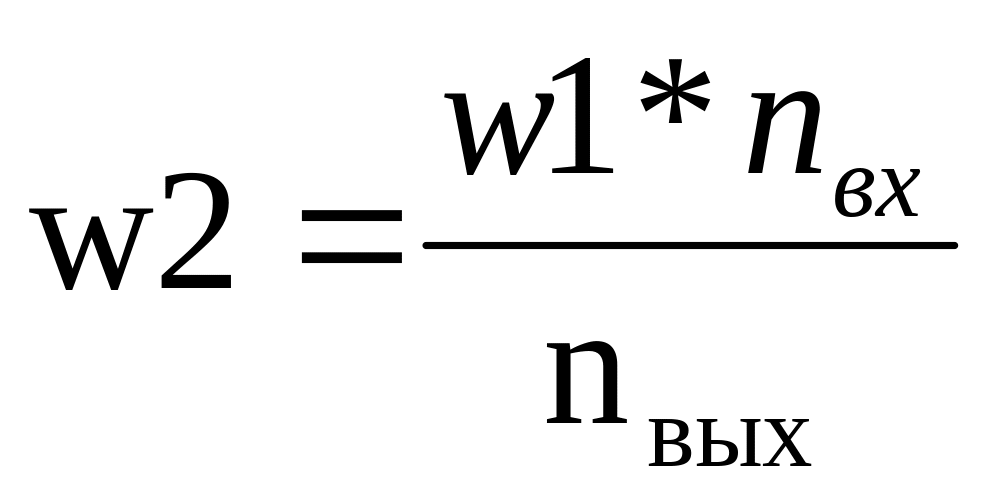

Вероятностный граф для случая линейного искания
45. Цифровые коммутационные поля 3-го класса: s/t-s-s/t. Эквивалентная схема и общая идея расчета. Построение вероятностного графа для случая группового искания.
Поля этого класса являются в известной мере универсальными, поскольку позволяют однотипно строить системы коммутации практически для всего диапазона емкостей: малой, средней и большой. При этом наращивание емкости происходит, в основном, за счет увеличения количества звеньев пространственной коммутации.
Дано: уаб (нагрузка аб-та), N (ёмкость АТС), tц (нс, продолжительность цикла записи), ms (размерность элемента S), mst (размерность элемента ST), Таб=125 мкс.
Общая идея расчёта:
определяем кол-во КИ, которые способен обслужить эл-т ST k= Таб/(2∙tц) (округляем вниз)
по таблице Кендала-Башарина рассчитываем пропускную способность эквивалентного пучка линий для Р=0,001 (стандартное значение для ступени ПИ)
Y(Р=0,001; v=k)=Y, Эрл;
для того, чтобы создать нагрузку Y, необходимо подключить к одному АК соответствующее кол-во аб-в
nаб=Y/yаб
кол-во абонентских групп g рассчитывается, исходя из суммарной ёмкости АТС (N) и размера группы (nаб)
g=N/ nаб
определяем нагрузку, которую несёт каждый КИ
уКИ= Y/ k, Эрл
определим, сколько необходимо эл-в ST (NST) ёмкостью mst для построения КП
NST=g/ mst (округляем вверх).
Эквивалентная схема
В
ероятностный
граф
46.Цифровые коммутационные поля 3-го класса: s/t-s-s-s/t. Как связаны между собой количество s-ступеней и емкость коммутационного поля?
Структуры цифровых КП третьего класса появились в конце 70-х годов благодаря возможности создания соответствующих интегральных схем. Поля этого класса являются в известной мере универсальными; поскольку позволяют однотипно строить системы коммутации практически для всего диапазона емкостей: малой, средней и большой. При этом наращивание емкости происходит, в основном, за счет увеличения количества звеньев пространственной коммутации, переходя от более простых структур S/T-S-S/T к более сложным S/T-S-S-S/T (рис. 1) и S/T-S-S-S-S/T, поскольку увеличение емкости самой S-ступени является более дорогим решением. Часто при проектировании коммутационного поля ступени временной и пространственной коммутации объединяются в соответствующие блоки: блок временной коммутации (БВК) и блок пространственной коммутации (ВПК). Тогда наращивание емкости КП происходит путем простого добавления определенного количества БВК и БПК .
Рис. 1. Структура S/T-S-S-S/T
На практике одна плоскость – это один конструктивный модуль. При построении станции устанавливают столько конструктивных модулей, сколько необходимо, чтобы охватить всю абонентскую емкость. Соединение в центральном звене монтируют в зависимости от количества модулей. При необходимости увеличения ёмкости станции можно установить дополнительный модуль и включить его в работу даже без остановки основной АТС.
Эквивалентная схема
Как связаны между собой количество S-ступеней и емкость коммутационного поля?
Пусть емкость КП с одной S-ступенью N номеров, тогда если добавить еще одну S-ступень, емкость полученного КП станет равной N2, если добавить еще одну – N3.
