6. Стандартные цифровые потоки – название, скорость передачи данных, количество канальных интервалов. Объяснить понятие «канальный интервал».

Цифровые потоки Е1, Е2 и другие бывают структурированные и неструктурированные. Используемый в телефонии поток Е1 разбивается на временные интервалы, называемые циклами, каждый из которых разбит на 32 интервала, называемых тайм-слотами (нумерованные от 0 до 31).{ Длительность тайм-слота составляет примерно 3,9мкс, длительность цикла 125мкс; каждый тайм-слот (кроме служебных) содержит информацию о 8 битах одного телефонного канала, скорость каждого телефонного канала равна 64кбит/с.

E1	2048 кбит/сек	32
E2	8448 кбит/сек	128
E3	34368 кбит/сек	512
E4	139264 кбит/сек	1048

КИ – это интервал времени, отведенный для передачи ИКМ

сигналов, поступающих от различных источников, положение временного интервала м.б. определено однозначно.

7. Способы группообразования в цифровых атс: общий обзор, принципы цифрового группообразования. В каких случаях какой способ применяется?

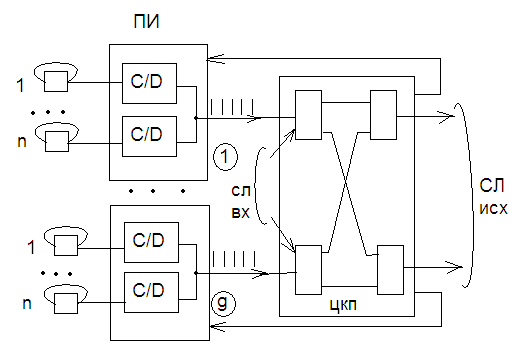

Обобщенная схема группообразования в цифровых АТС:

ЦКП – центральное коммутационное поле.

1) ЦКП обрабатывает все вх. вызовы одинаково, независимо от того, откуда они поступают (от своих абонентских концентраторов или от других станций через СЛвх)

2) Каждый абонентский концентратор подключен к ЦКП двояко, как передающая сторона и как принимающая.

3) Вызов, который поступил на вход коммутационного поля в определенном КИ должен иметь возможность проключиться на любой другой выход на любой другой КИ.

Задача ЦКП: - коммутация во времени;

- коммутация в пространстве.

Недостатком модуля временной коммутации является то, что он способен коммутировать каналы только одной цифровой линии. Поэтому для коммутации N ИКМ линий необходимо N модулей. А для организации соединения между собой разных ИКМ линий последовательно с ними необходимо включение дополнительного оборудования – блоков пространственной или пространственно временной коммутации.

Организация цифрового потока м.б. двумя способами:

1) Чередование бит (используется в PDH)

2) Чередование байт

Используется в системе SDH и в цифровых абонентских окончаниях

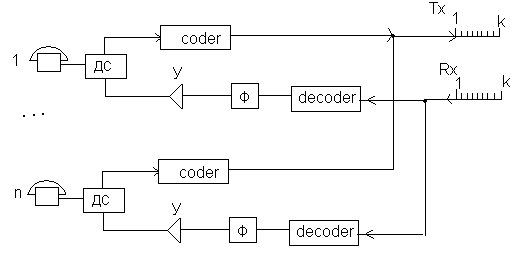

8.Структурная схема простейшей цифровой атс. Объяснить логику работы.

ДС – дифференциальная система - разделяет входящий и выходящий потоки

Ф – фильтр

У – усилитель

Coder – выполняет 2 функции:

1) оцифровка сигналов, поступающих от абонента;

2) передача его в общий линейный тракт в своем канальном интервале

Decoder – принимает свой цифровой поток из общего линейного тракта (т.е. в своем КИ), преобразует в аналоговую форму.

Далее сигнал фильтруется и усиливается.

Линейный тракт цифровой АТС всегда строится по 4-х проводной схеме: одна пара на передачу, другая – на приём.
