47. Цифровые коммутационные поля 4-го класса: s/t-s/t-s/t. Эквивалентная схема, построение вероятностного графа. Какую временную задержку вносит такое поле?

Основу S/T-ступени составляют коммутационные элементы или модули. Как правило, в цифровых коммутационных полях 4 класса применяется метод последовательной записи, поэтому модуль управления записью представляет собой обычный счетчик.

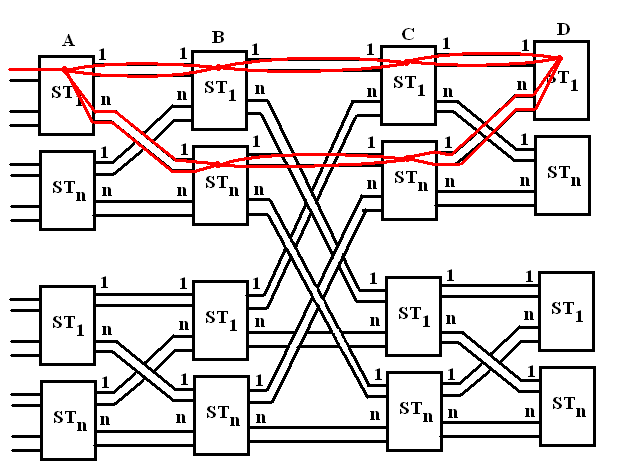

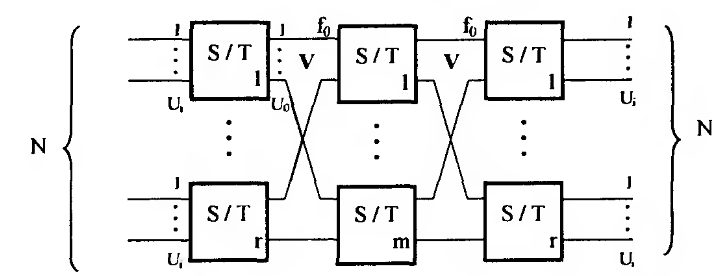

Эквивалентная схема КП:

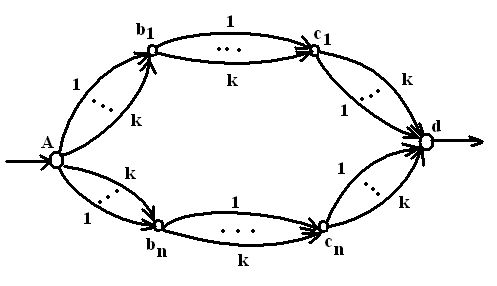

Построим вероятностный граф схемы, опираясь на пути прохождения:

Элемент Т вносит минимум один КИ задержки, поэтому чем больше в схеме Т элементов, тем большей является задержка. Задержки негативно влияют на качество связи, т.к. может появиться эхо. Задержки такого КП будут в 4 раза больше задержки одного элемента Т.

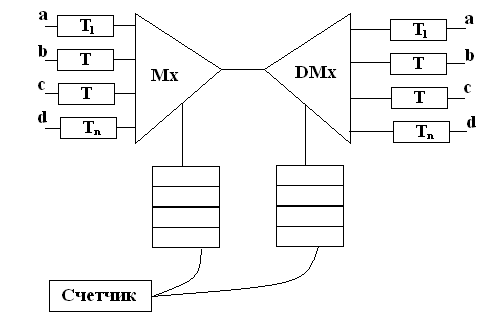

48.Схема и логика работы коммутационной структуры t-Mx-Dmx-t. В каких системах она применяется? Какие требования к быстродействию т-звена?

M x формирует из 4х потоков Е1 поток Е2 или из 4х потоков Е2 поток Е3. Его скорость на выходе = суммарной скорости всех входов.

Логика работы:

Т-элемент на входе позволяет выбрать любой свободный КИ на транзитной линии. Например, свободен только 10й КИ в транзитной линии, тогда поступивший разговор по линии а в КИ1 переносится в 3 КИ. В10ю ячейку записывается адрес мультиплексора «1».

Недостаток такой схемы: требуется быстродействующие элементы памяти.

Э квивалентная схема:

Применяется в SDH. T-звено должно обладать скоростью считывания в 4 раза больше чем скорость записи. (для первого звена, для второго – наоборот)

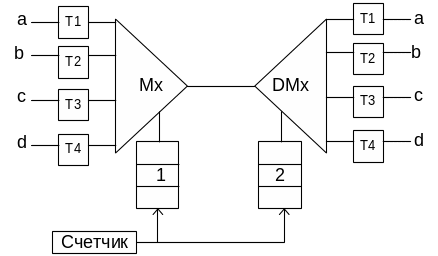

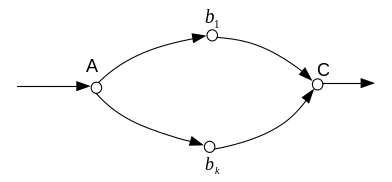

49.Схема коммутационной структуры t-Mx-Dmx-t. Эквивалентная схема и вероятностный граф для нее. Логика расчета.

Требование к Т – элементу: цикл считывания является коротким (он короче чем цикл записи, если Мх 4-входовый, то короче в 4 раза).

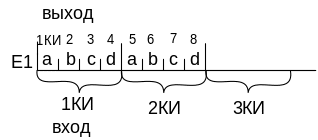

Логика работы: Т элемент на входе выбирает любой свободный КИ на транзитной линии. Например свободен только 10 КИ в транзитной линии, тогда поступивший разговор в 1 КИ по линии а переносится в 3 КИ, в 10 ячейку записывается адрес Мх один.

Мультиплексоры представляем S элементом.

Общая идея расчёта:

Дано: уаб (нагрузка аб-та), N(ёмкость АТС), tц (нс, продолжительность цикла записи), ms(размерность элемента S), Таб=125 мкс.

  1. определяем кол-во КИ, которые способен обслужить эл-т ST

k= Таб/(2∙tц) (округляем вниз);

  1. по таблице Кендала-Башарина рассчитываем пропускную способность эквивалентного пучка линий для Р=0,001 (стандартное значение для ступени ПИ)

Y(Р=0,001; v=k)=Y, Эрл;

  1. для того, чтобы создать нагрузку Y, необходимо подключить к одному АК соответствующее кол-во аб-в

nаб=Y/yаб

  1. кол-во абонентских групп g рассчитывается, исходя из суммарной ёмкости АТС (N) и размера группы (nаб)

g=N/ nаб

  1. определяем нагрузку, которую несёт каждый КИ

уКИ= Y/ k, Эрл

  1. определим, сколько необходимо эл-в S (NS) ёмкостью ms для построения КП

NS=g/ ms (округляем вверх).
