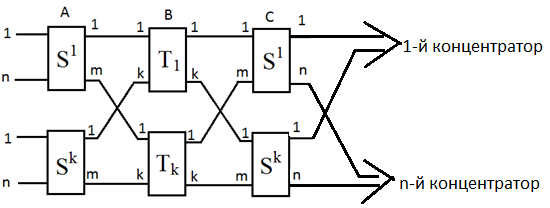

Эквивалентная схема элемента:
Для расчета данной схемы нам понадобятся такие исходные данные как: нагрузка одного абонента (y аб); общее количество абонентов (N); длительность цикла (tц); разрядность элемента S (ms).
Сперва определим количество КИ (К), которое может пропустить ЗУ:
- время цикла;
Т=125 мкс, зависит от частоты дискретизации (Fд=8 кГц)
Определяем по таблице Башарина (Р=0,001 и V=К) нагрузку (У), которая будет поступать на вход звена А.
Затем необходимо определить количество абонентов, которые будут подключены к одному концентратору :
(округляем
в меньшую сторону)
Определим общее количество линий, поступающих на вход звена А:
(округляем в большую сторону)
Определим нагрузку на один КИ:
Произведем расчет количества блоков S исходя из доступности этого элемента и общего количества линий на входе звена A:

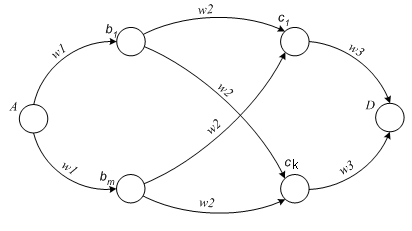

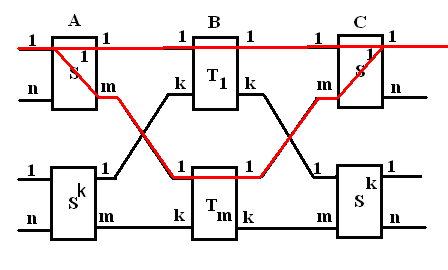

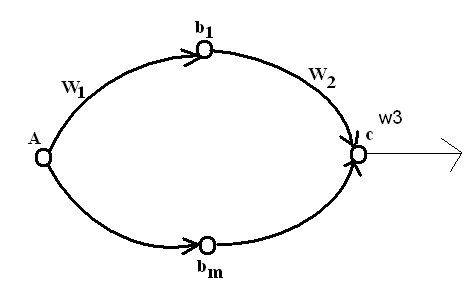

Построим вероятностный граф для такой схемы в режиме линейного искания, опираясь на пути прохождения:
Произведем расчет вероятности потерь по графу:
- вероятность потерь в каждом звене мы
ими пренебрегаем.
Тогда полные потери будут:
Р=(1-(1-W1)*(1-W2))m
Расчет методом вероятностных графов является приближенным. Чем больше отличие m от n (коэффициент расширения/сжатия) тем больше погрешность. Поэтому метод вероятностных графов хорош для оптимизации, чтоб можно было определить какие структурные параметры обеспечат минимальное количество точек коммутации.
2 9.Цифровые коммутационные поля 1-го класса: s-t-s. Эквивалентная схема и общая идея расчета. Построение вероятностного графа для случая группового искания с одной линией в каждом направлении.
Цифровые поля первого класса объединяют все симметричные КП, состоящие из T- и S- ступеней, где начальное и конечное звенья являются S- ступенями. Цифровые КП этого класса имеют 1 или 2 каскада S- и 1 каскад Т-, т.е. имеют структуру S-Т-S или S-S-Т-S-S. Дополнительный каскад пространственной коммутации (S-) служит для увеличения пропускной способности КП, но не влияет принципы установления соединений.
Базовая структура при 1 S- и 1 Т- каскадах позволяет строить цифровые КП малой ёмкости.

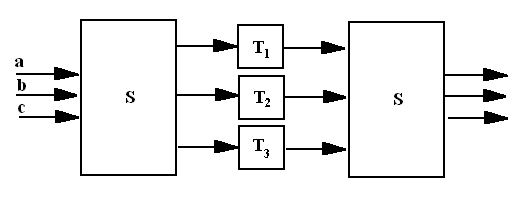

Эквивалентная схема

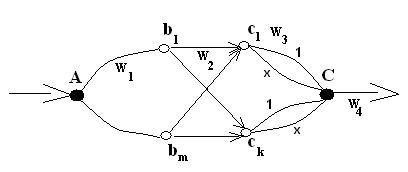

Цифровые коммутационные поля 1-го класса: s-t-s. Эквивалентная схема и общая идея расчета. Построение вероятностного графа для случая группового искания с несколькими линиями в одном направлении.

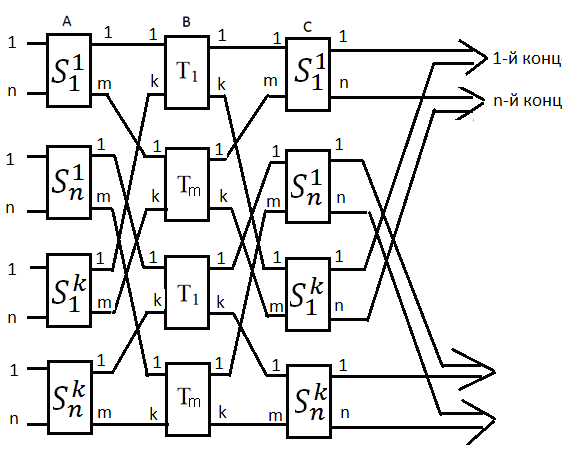

Эквивалентная схема структуры STS в режиме ГИ выглядит так:
,
,
.

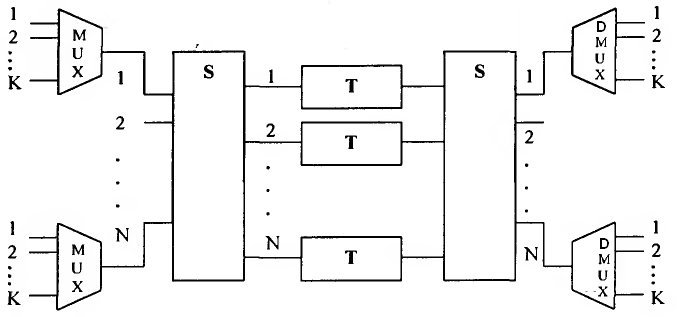

31.Цифровые коммутационные поля 1-го класса с мультиплексорами: Mx-s-t-s-Dmx. Пример построения и логика работы. Объяснить назначение и принцип действия мультиплексоров.
Ц
ифровые
поля первого класса объединяют все
симметричные КП, состоящие из T-
и S-
ступеней, где начальное и конечное
звенья являются S-
ступенями. Цифровые КП этого класса
имеют 1 или 2 каскада S-
и 1 каскад Т-, т.е. имеют структуру S-Т-S
или S-S-Т-S-S.
Дополнительный каскад пространственной
коммутации (S-)
служит для увеличения пропускной
способности КП, но не влияет принципы
установления соединений.
Базовая структура при 1 S- и 1 Т- каскадах позволяет строить цифровые КП малой ёмкости.
Логика работы.
Пусть необходимо осуществить коммутацию КИ1 первой входящей линии с КИ5 четвёртой выходящей линии и пусть в КП реализуется алгоритм «произвольная запись – последовательное считывание». Тогда на первом этапе процессорный блок определяет элемент Т-ступени, в которой свободна ячейка памяти, соответствующая КИ5. Пусть таким оказался второй элемент. После этого:
- в соответствующую ячейку УЗУ1 заносится адрес первой входящей линии, соотносимый с временным интервалом КИ1;
- в соответствующую ячейку УЗУ2 заносится адрес второго элемента Т-ступени, соотносимый с временным интервалом КИ5;
- в соответствующую ячейку УЗУ3 заносится адрес четвёртой выходящей линии.
Тогда в КИ1 кодовая комбинация из первой входящей линии записывается во второй элемент Т-ступени в ячейку памяти, соответствующую КИ5. Во временной промежуток КИ5 эта кодовая комбинация считывается из памяти и поступает на четвёртую выходящую линию.
Предварительное мультиплексирование фактически обеспечивает вторичное уплотнение входящих цифровых трактов, а последующее демультиплексирование восстанавливает их, что приводит к увеличению пропускной способности цифрового коммутационного поля без применения дополнительных S-ступеней.
