1. Цель

Цель создания этого документа состоит в том, чтобы на основе результатов предварительного анализа предметной области в рамках проекта создания программного обеспечения склада и выявления актеров и вариантов использования системы провести детальную разработку и специфицирование вариантов использования.

2. Контекст

Настоящий документ разрабатывается в рамках проекта для автоматизации деятельности государственного склада промышленного сырья.

3. Определения, акронимы и сокращения

Основные определения приведены в документе «ПОС. «Госсклад промышленного сырья. Глоссарий предметной области».

4. Ссылки

Документ базируется на:

• «Программное обеспечение склада. Интервью с заинтересованными лицами».

• «Программное обеспечение склада. Глоссарий предметной области».

• «Программное обеспечение склада. Обзор продукта».

• «Программное обеспечение склада. Варианты использования. Выявление».

5. Краткое содержание

Документ содержит детальное описание вариантов использования системы.

2. Структуризация вариантов использования

Анализ вариантов использования выявил следующие взаимосвязи.

1 . Варианты использования «Регистрация стандартного заказа» и «Регистрация уникального заказа» не содержат принципиальных отличий, поэтому было принято решение ввести новый вариант использования «Регистрация заказа», оставить прецедент «Регистрация стандартного заказа», как основной, обобщающий вновь введённый прецедент и прецедент «Регистрация уникального заказа» (см. рис. 1).

Рис. 1. Обобщение вариантов использования регистрации заказа.

2 . Вариант использования «Планирование уникального заказа» основан на базовом прецеденте «Планирование нового заказа», но содержит более сложную логику обработки. Поэтому было принято решение связать указанные прецеденты расширяющим отношением. Кроме того, прецедент «Планирование уникального заказа» использует логику прецедента «Корректировка плана». Поэтому было принято решение связать указанные прецеденты отношением включения (см. рис. 2).

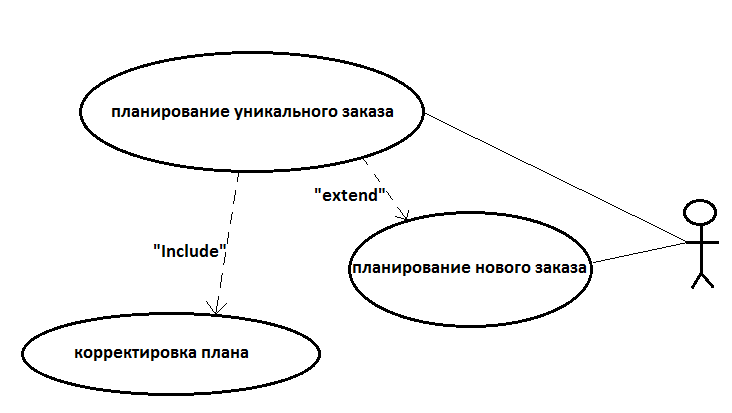

Рис. 2. Анализ связей расширения и включения для вариантов использования планирования заказа

3. Выявлена пропущенные ассоциация между Завхозом отделения и прецедентами «Изменить заказ», «Удалить заказ», между рабочим отделения и прецедентом «Удалить заказ», между Главным завхозом и прецедентом «Корректировка плана». Данные ассоциации позволяют осуществлять необходимые обратные связи между функциями системы.

Результирующая диаграмма вариантов использования показана на рис. 3.

Рис. 3. Модифицированная диаграмма вариантов использования системы

3. Реестр вариантов использования

По результатам анализа, проделанного выше «Error: Reference source not found» было принято решение об исключении двух вариантов использования: «Регистрация стандартного заказа» и «Регистрация уникального заказа», т.к. осуществляемые в них активности отличаются малосущественно. Их функциональность сводится к функциональности прецедента «Регистрация заказа». Результирующий список вариантов использования показан в табл. 1.

Табл. 1. Реестр вариантов использования

Код	Основной актер	Наименование	Краткое описание
GZ1	Главный завхоз	Регистрация заказа	Позволяет главному завхозу передавать в производство новые заказы
GZ2	Главный завхоз	Изменение заказа	Главный завхоз может откорректировать информацию о заказе в производстве
GZ3	Главный завхоз	Удаление заказа.	При необходимости снятия заказа с производства главный завхоз или завхоз отделения вызывает функцию «Удаление заказа».
GZ4	Главный завхоз либо завхоз отделения	Информация заказа	Используется главным завхозом либо завхозом отделения для поиска нужных сведений о состоянии заказа в производстве, необходимых для клиента.
ZO1	Завхоз отделения	Планирование нового заказа	Завхоз отделения размещает вновь поступивший от главного завхоза заказ в план в «хвост» очереди
ZO2	Завхоз отделения	Корректировка плана	Завхоз отделения корректирует план при появлении каких-либо нестыковок
ZO3	Завхоз отделения	Планирование уникального заказа	Завхоз отделения размещает заказ с требуемыми характеристиками; очередь заказов смещается
ZO4	Завхоз отделения	Выдача сменного задания	Завхоз отделения формирует сменное задание для рабочего отделения
R1	Рабочий отделения	Реализация деятельности	Рабочий выполняет свою непосредственную работу
R2	Рабочий отделения	Фиксация результатов	Рабочий отделения фиксирует результаты выполнения своей нормы

4. Конкретизация вариантов использования

   1. Gz1. Регистрация заказа

GZ1

Главный завхоз

Регистрация заказа

Позволяет главному завхозу передавать в производство новые заказы

Основное действующее лицо: Главный завхоз.

Другие участники прецедента: отсутствуют

Связи с другими вариантами использования: отсутствуют

Краткое описание.

Данный вариант использования позволяет Главному завхозу регистрировать и передавать в производство новые заказы. Каждый заказ в электронной форме содержит дату требуемой готовности и упорядоченный перечень работ с указанием протяжённости каждой из них во времени, а также список других немаловажных характеристик выполняемых для данного заказа. Срочные заказы помечаются признаком «Срочно». Срочные заказы необходимо выполнить в срок, возможно, даже в ущерб обычным заказам. Для прочих заказов дата требуемой готовности должна носит рекомендательный характер. Остальные заказы поступают в производство согласно набору своих характеристик.

Работы по заказу выбираются из справочника работ. Времена работ рассчитываются автоматически. Для обеспечения возможности расчёта главный завхоз должен указывать дополнительные свойства заказа и его работ, такие, как количество используемых рабочих ресурсов, количество задействованных технических единиц, варианты доставки, и т.п.
