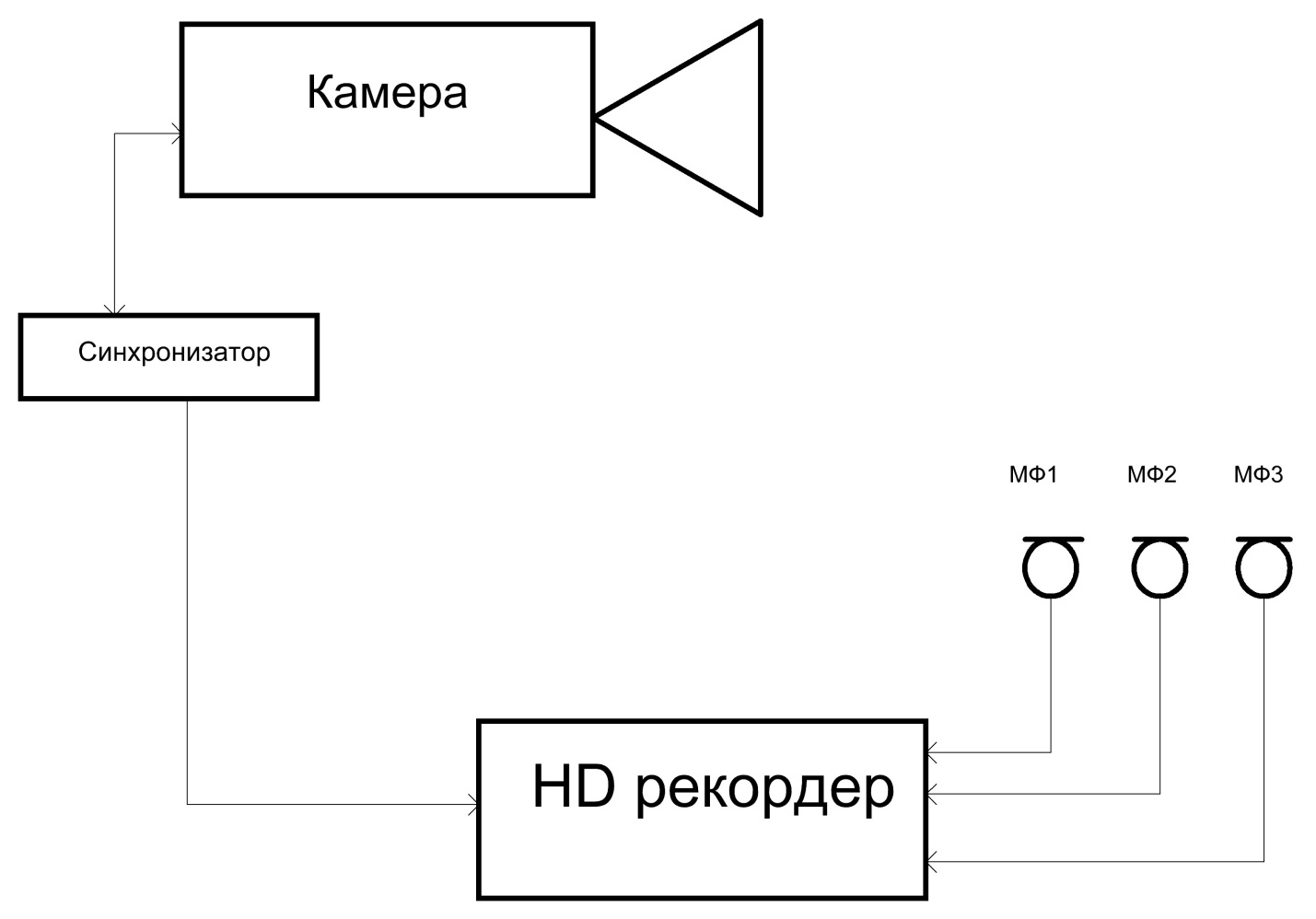

4.Структурная схема соединения оборудования на площадке с учетом видео, звукового сигнала и сигнала синхронизации

Рис 4.1

5.Обоснование выбора микрофонов, их характеристики, назначение в выбранных эпизодах

В создании первичных фонограмм используется ряд микрофонов разного типа, для выполнения тех или иных задач. Для озвучивания речи удобно использовать узконаправленные микрофоны – пушки или петли , для записи шумов лучше всего пользоваться конденсаторными с кардиоидной направленностью микрофонами, т.к. они хорошо реагируют на весь частотный диапазон звуков и имеют практически линейную частотную характеристику. Ну а для записи атмосферы и шумов на площадке отлично подойдут микрофоны с круговой направленностью.

Для данного проекта я выбрал

5.1Микрофон-пушка

Neumann KMR 81 I (mt)

Рис 5.1

Микрофон KMR 81 i обеспечивает высокую направленность при сохранении частотных характеристик в рабочей угловой зоне. График направленности микрофона напоминает лепесток. Нежелательные звуки вне оси направленности подавляются весьма эффективно, при этом степень подавления не зависит от частоты.  Микрофонный капсюль установлен внутри акустически прозрачной, но обладающей высоким сопротивлением потока трубы. Преимуществом данных параметров является то, что тональный баланс источника звука, перемещающегося в заявленной зоне, не изменяется при воспроизведении через микрофон. Указанные качества незаменимы в тех случаях, когда необходимо получить сигнал достаточно высокого уровня при невозможнсти разместить обычный микрофон на желаемом расстоянии от источника звука.

Характеристики:

		Направленность, тип:		Суперкардиоида, микрофон - "пушка"
		Частотный диапазон:		20 - 20000 Гц
		Чувствительность:		18 мВ/Па
		Сопротивление:		150 Ом
		Максимальное SPL:		138 дБ
		Уровень шума:		12 дБ-A
		Динамический диапазон:		116 дБ
		Разъем / провод:		-pin XLR-F
		Питание:		48 В +/ - 4 В
		Диаметр х длина:		21 х 226 мм

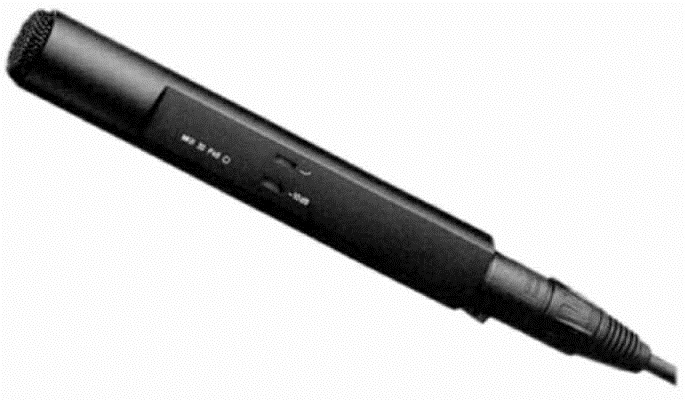

5.2 Sennheiser MKH 20 P48

Рис 5.2

Для записи шумов и атмосферы с площадки я решил использовать именно этот микрофон с круговой диаграммой направленности.

Микрофоны МКН построеных по принципу "RF Condenser". В отличие от обычных конденсаторных, на микрофонный капсюль RF Condenser подается высокочастотное напряжение с низкой амплитудой. Это позволяет снизить уровень собственных шумов и чувствительность к пыли и влажности. Именно поэтому микрофоны МКН успешно применяются профессионалами вещания и звукозаписи в южных, юго-восточных и северных регионах нашей планеты. Технические характеристики: Характеристика направленности ненаправленная Рабочий диапазон частот 12-20000 Гц Чувствительность 25 (8) мВ/Па Номинальный импеданс 150 Ом Эквивалентный уровень шума (А-взвешенный) 10 (18) дБ Максимальное звуковое давление (1 кГц) 134 (142) дБ Питание Фантомное 48±4 В Потребляемый ток 2 мA Выход XLR, симметричный, гальванически изолированный Вес 100 г

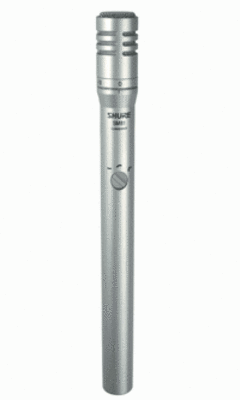

5.3 SHURE SM81

Рис 5.3

Для записи шумов озвучивания я решил выбрать конденсаторный микрофон с кардиоидной направленностью, чтобы отсечь все лишние звуки сзади. SM 81 обеспечивает точную детальную передачу звука. Практически линейная частотная характеристика SM 81 может быть изменена при помощи встроенного переключателя характеристик нижних частот.

Характеристики микрофона

• аттенюатор 10 дБ

• сопротивление 150 Ом

• частотный диапазон (20 Гц — 20 кГц)

• уровень выходного сигнала (-65 дБ, 0.56 мВ)
