2.Магнитные, акустические, фотоэлектрические и ударные датчики охранной сигнализации.

2.1. Магнитные датчики

Магнитные датчики относятся к самым простым и устанавливаются на окна, двери и люки. Выпускаются двух видов: для наружной и скрытой установки. Обычно размещаются в верхней части двери или окна. Магнитоконтактный датчик состоит из устройства контактного и задающего. Устройство контактное состоит из алюминиевого/пластмассового корпуса, в который установлен магнитоуправляемый контакт (геркон) с нормально разомкнутым контактом и припаянными к его выводам проводами. Геркон — это герметически запаянный в стеклянную трубку контакт. Он замыкается или размыкается при поднесении к нему магнита. Обычно магнит крепиться к подвижной части двери или окна, а геркон к неподвижной.Провода размещены в рукаве из нержавеющей стали. Устройство задающее представляет собой алюминиевый/пластмассовый корпус с установленным магнитом из сплава

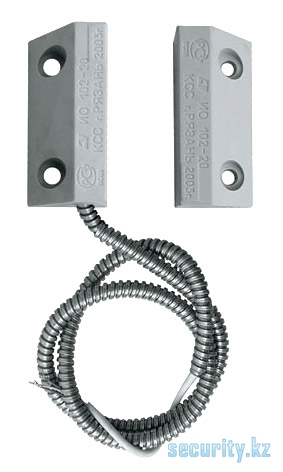

Рис. 6. Магнитные датчики.

 Когда контакт в герконе теряется, датчик незамедлительно передает сигнал на контрольную панель. Этот тип датчиков самый дешевый, очень надежный и с минимальным потреблением тока. Хотя, в системе охранной сигнализации, только с такими датчиками есть ряд недостатков: к примеру, проникнуть на территорию охраняемого помещения можно не только через окна или двери – злоумышленники могут проникнуть, допустим, через вентиляционные шахты либо просто разбить стекло окна и не открывать раму. Поэтому использование таких датчиков в ОС рекомендуется комбинированно с другим типом датчиков, к примеру, акустических.

Тревожные кнопки – точечные магнитоконтактные датчики предназначенные для скрытой выдачи тревожного извещения путем разрыва цепи шлейфа тревожной сигнализации для оперативного вызова группы быстрого реагирования. Тревожные кнопки бывают фиксированные – в ножном и ручном исполнении и с радиоканалом. Комплект радиоуправления состоит из радиоприемника и передатчиков выполненных в виде брелков. Как правило, комплекты поставляются готовыми к установке, с запрограммированными кодами передатчиков и установленными батареями. Дальность действия радиоприемника достигает 100 м.

2.2. Датчики разбития стекла для систем охранной сигнализации

Рис. 7. Датчики разбития стекла охранной сигнализации

Датчик разбития стекла – акустический датчик предназначенный для дистанционного обнаружения разрушения обрамленного стекла в закрытом помещении, фиксации несанкционированного проникновения в корпус датчика и формирования сигнала тревоги. Принцип работы извещателя основан на обработке акустического сигнала, образующегося при разбивании стекла, принимаемого микрофоном, и срабатывании выходного реле. Наиболее совершенные модели датчиков имеют двухпороговый анализ сигнала. Алгоритм работы таких датчиков основан на принципе двухканального обнаружения последовательности сигналов разрушения стекла. Извещение о тревоге формируется путем размыкания контактов реле и световой индикацией. В момент удара по стеклу возникает низкочастотный звуковой сигнал, а при разбитии – высокочастотный. Для формирования сигнала «тревога» датчик должен зарегистрировать низкочастотный и высокочастотный сигналы в определенном интервале времени (150 мс). Так как оба канала должны подтвердить факт разрушения стекла, то вероятность ложной тревоги практически исключена. Кроме того, в память таких датчиков заложены звуки разбития разных типов стекла. Это может быть обычное стекло, стекло армированное, триплекс. Этот фактор значительно понижает возможность случайного срабатывания сигнализации. Один такой датчик может охранять стеклянные окна, витрины и т.п., площадью до 10 м2 Чувствительность датчиков разбития стекла регулируется с применением имитатора разбивания стекла.

К недостаткам можно отнести то, что датчик разбития стекла не гарантирует распознавание разрушения стекла при образовании трещин стекла (без разрушения) и при использовании пластиковой ленты, прикрепленной к внутренней поверхности стекла. Для устранения ложных сигналов тревоги не рекомендуется устанавливать датчик вблизи от источников повышенного шума (кондиционеров, компрессоров, громкоговорителей, дверей и др.).

2.3. Фотоэлектрические датчики

Фотоэлектрические датчики излучают и принимают отраженный сигнал инфракрасного излучения с длиной волны порядка 1 мкм. Они используются в составе систем защиты внутреннего и внешнего периметра для бесконтактного блокирования пролетов, дверей, лифтов, проемов, коридоров и т.п. Их отличает высокая устойчивость и надежность работы. Фотоэлектрические датчики состоят из двух частей — передатчика и приемника. Они разносятся вдоль линии охраны. Между ними проходит система модулированных инфракрасных лучей. (Рис. 8)

Рис. 8. Фотоэлектрические датчики охранной сигнализации

Датчики этого типа срабатывают при попытке пересечь систему лучей, отличаются высокой устойчивостью и надежностью работы. Наиболее совершенные модели фотоэлектрических датчиков могут работать автономно. Для этого они оснащаются солнечными элементами, которые заряжают аккумуляторные батареи датчиков.

Датчик вибрации – предназначен для обнаружения вибрации и ударов, с целью выдачи тревожного сигнала, строительных конструкций зданий и сооружений при динамических воздействиях вызывающих их разрушения (стены, двери, перекрытия, сейфы и т. д.). Работа основана на принципах пьезоэффекта или электромагнитной индукции. Датчики вибрации – это микропроцессорный извещатель, способный к обучению. В процессе настройки пользователем задается количество и сила ударных воздействий на охраняемую поверхность – пороговое значение чувствительности, при превышении которого датчик выдает сигнал тревоги. В случае мощного удара датчик игнорирует счетчик импульсов и моментально генерирует тревожный сигнал – функция «явного вторжения». Энергонезависимая память сохраняет все программные установки в случае временного отключения питания.

Примечание.

Очень часто системы охранной сигнализации комбинируют с системой противопожарной сигнализации или с системой видеонаблюдения. В таком случае в системе появляются новые элементы (камеры, датчики температуры и утечки газа, записывающие устройства и прочее), но от этого структура охранной сигнализации не должна меняться, подсистемы лишь будут использовать общие ресурсы и подключаться к контрольной панели охранной сигнализации, повышая надёжность охраны.
