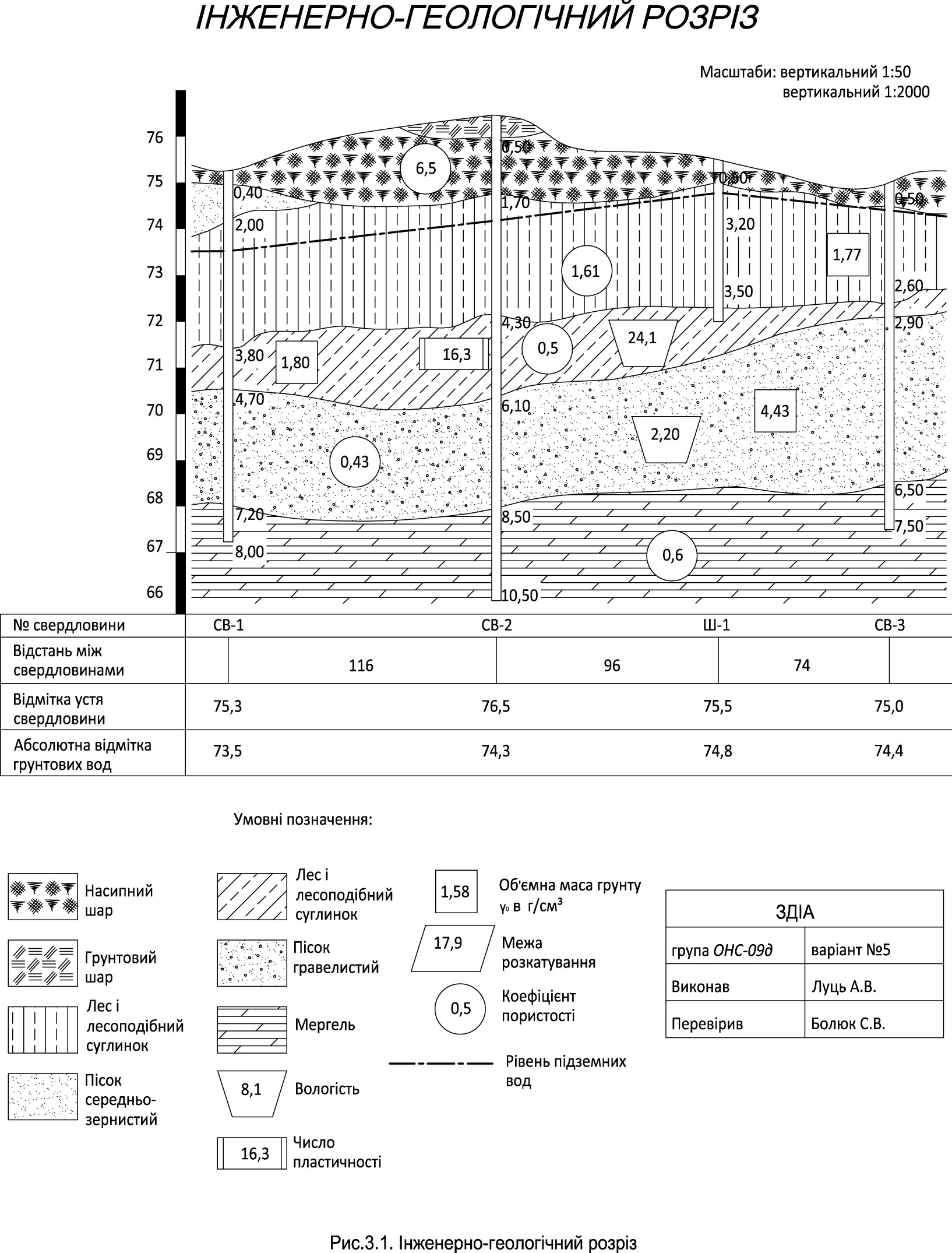

3.2 Побудова інженерно-геологічного розрізу
Зважаючи на задані горизонтальний и вертикальний масштаби, глибину гірських виробок і відстань між ними визначаються із розмірами міліметрового паперу. Відповідно до вимог практичного заняття №1 будують профільну сітку із кількістю і назвами горизонтальних граф, що приведені на рис. 3.1.
На лінії розділу назви граф і змістовної частини профільної сітки у відповідності з вертикальним масштабом, будують шкалу абсолютних відміток шириною 2 мм (рис. 3.1).
Шкала абсолютних відміток повинна охоплювати (з деяким запасом) весь діапазон відміток за розвідувальними виробками варіанту.
Верхня частина шкали повинна відповідати (з округленням до метра в більшу сторону) найбільшій з абсолютних відміток устя однієї з виробок даного варіанту завдання (табл.3.2). Нижня – найменшій абсолютній відмітці забою однієї із свердловин.
Окрім цього, нижній кінець шкали абсолютних відміток треба продовжити на 1 - 2см, щоб показати гірські породи, що залягають нижче забоїв свердловин.
Згідно з варіантом завдання, заповнюють профільну сітку зверху вниз:
– номери виробок;
– відстань між ними, що відокремлюють ординатами, які є проекціями осьових ліній гірських виробок;
– абсолютні відмітки гирла виробок;
– абсолютні відмітки рівня підземних вод.
Користуючись шкалою абсолютних відміток, відмітками устя виробок (табл.3.2), відстанями між ними і горизонтальним масштабом (табл.3.1) наносять устя свердловин і шурфа у вказаному в табл.3.1 порядку.
Причому перша свердловина повинна розміщуватися на відстані 4-5см від шкали абсолютних відміток. З'єднавши нанесені точки плавною чи прямою лінією, отримаємо повздовжній профіль розрізу.
Від устя виробок вниз, відповідно з вертикальним масштабом (табл.3.1), наносять стволи гірських виробок, при цьому свердловина зображується двома паралельними лініями з відстанню між ними 2мм, а шурф – 4мм.
Глибина кожної виробки дорівнює сумі потужностей всіх розкритих нею пластів (табл.3.3).
Уздовж стволів свердловин і шурфа (відповідно з вертикальним масштабом) наносять всі пласти, що вказані в табл.3.3, використовуючи при цьому назву ґрунтів, приведених в табл.3.4 і умовні позначення, зображені на рис.3.1; 3.2.
Справа від стволів гірських виробок відмічають глибину залягання підошви кожного шару від устя виробки (поверхні землі). Вона визначається як сума потужностей всіх шарів, що залягають вище, а глибина виробки являється остаточним їх підсумком, яку записують біля забою (нижньої відмітки) свердловини чи шурфа.
Однакові пласти сусідніх виробок з'єднують плавними або прямими лініями, але, якщо який-небудь пласт в сусідній виробці відсутній, його зводять нанівець на половині відстані до неї (рис.3.1).
Відмітки забоїв свердловин з'єднувати між собою не треба, тому що підошва нижнього шару свердловиною не розкрита і її положення невідомо. Посередині кожного пласта ставлять індекс його віку (табл.3.3).
Якщо в розрізі є яка-небудь неглибока виробка, наприклад, шурф, то пласти порід, що залягають нижче її забою, з'єднуються за даними перетинаючих їх, глибоких свердловин (тобто, не зважаючи на мілку виробку), маючи на увазі, що ця виробка, перетинаючи в нижній своїй частині покрівлю останнього розкритого нею пласту, не доходить до його підошви.
В кожній виробці обов'язково відмічають глибину залягання поверхні (дзеркала) ґрунтових, або міжпластових безнапірних вод або п'єзометричний рівень для напірних вод. В останньому випадку рівень появи води в свердловині не співпадає з установленим рівнем, тобто спостерігається підняття рівня на деяку висоту (величина напору).
Для нанесення рівня води в виробці або п'єзометричного рівня, використовують дані табл. 3.2 (знаменник) і шкалу абсолютних відміток, побудовану в лівій частині розрізу.
Знайдені відмітки рівня води в виробках з'єднують потовщеним пунктиром, що і буде відображати положення дзеркала підземних вод. Нижньою границею водоносного горизонту буде перший водотривкий пласт, що підстилає. По кожній свердловині будують епюри вологості (табл.. 3.4).
Дані для побудови інженерно-геологічного розрізу
Таблиця 3.1
Номер варіанту |
Номери гірських виробок в інж.-геол. розрізі і порядок їх розміщення |
Відстань між виробками від свердл.-1 до свердл.-2..- |
Масштаби |
|
Вертикаль-ний |
Горизон-тальний |
|||
1 |
2 |
3 |
4 |
5 |
1 |
свердл.-І , свердл.-2, |
12; 19,8; 19,3; 24,2 |
|
|
свердл.-З, шурф-1, |
1:50 |
1:200 |
||
|
свердл.-4 |
|
|
|
2 |
|
20,7; 21,2; 32,9; 20,2 |
1:50 |
1:200 |
3 |
|
48,3; 32,5; 14,1; 30,3 |
1:50 |
1:300 |
4 |
|
32,7; 38,2; 58,9; 49,2 |
1:50 |
1:400 |
5 |
|
61,2; 49,6; 50,4; 77,2 |
1:50 |
1:500 |
6 |
|
71,3; 59,8; 58,8; 89,3 |
1:50 |
1:600 |
7 |
|
80,6; 61,3; 65,7; 91,2 |
1:50 |
1:700 |
8 |
|
90,1; 65,8; 73,1; 95,4 |
1:50 |
1:800 |
9 |
|
97,3; 80,1; 90,3; 101,2 |
1:50 |
1:900 |
10 |
|
110,6; 90,3; 101,2; 110,1 |
1:50 |
1:1000 |
11 |
|
232,3; 195,2; 172,1; 220,6 |
1:50 |
1:2000 |
12 |
|
546,1; 501,3; 500,7; 530,2 |
1:50 |
1:5000 |
13 |
|
12; 19,8; 19,3; 24,2 |
1:50 |
1:200 |
14 |
|
20,7; 21,2; 32,9; 20,2 |
1:50 |
1:200 |
15 |
|
48,3; 32,5; 14,1; 30,3 |
1:50 |
1:300 |
16 |
|
32,7; 38,2; 58,9; 49,2 |
1:50 |
1:400 |
17 |
|
61,2; 49,6; 50,4; 77,2 |
1:50 |
1:500 |
18 |
|
71,3; 59,8; 58,8; 89,3 |
1:50 |
1:600 |
19 |
|
80,6; 61,3; 65,7; 91,2 |
1:50 |
1:700 |
продовження табл.. 3.1
1 |
2 |
3 |
4 |
5 |
20 |
свердл.-І , свердл.-2, свердл.-З, шурф-1, свердл.-4 |
90,1; 65,8; 73,1; 95,4 |
1:50 |
1:800 |
21 |
|
97,3; 80,1; 90,3; 101,2 |
1:50 |
1:900 |
22 |
|
110,6; 90,3; 101,2; 110,1 |
1:50 |
1:1000 |
23 |
|
232,3; 195,2; 172,1; 220,6 |
1:50 |
1:2000 |
24 |
|
546,1; 501,3; 500,7; 530,2 |
1:50 |
1:5000 |
25 |
|
12; 19,8; 19,3; 24,2 |
1:50 |
1:200 |
26 |
|
20,7; 21,2; 32,9; 20,2 |
1:50 |
1:200 |
27 |
|
48,3; 32,5; 14,1; 30,3 |
1:50 |
1:300 |
28 |
|
32,7; 38,2; 58,9; 49,2 |
1:50 |
1:400 |
29 |
|
61,2; 49,6; 50,4; 77,2 |
1:50 |
1:500 |
30 |
|
71,3; 59,8; 58,8; 89,3 |
1:50 |
1:600 |
Примітка: Деякі з вказаних тут масштабів не використовуються на практиці, але взяті для різноманітності варіантів завдання.
Абсолютні відмітки устя виробок (чисельник) і рівня підземних вод (знаменник) в метрах
Таблиця 3.2
Номер варіанта |
Номери виробок |
||||
свердл. 1 |
свердл.2 |
свердл. 3 |
шурф 1 |
свердл.4 |
|
1 |
2 |
3 |
4 |
5 |
6 |
1 |
172,00 |
172,70 |
172,47 |
172,10 |
171,66 |
169,20 |
169,50 |
169,70 |
169,87 |
170,05 |
|
2 |
288,12 |
288,20 |
288,00 |
287,60 |
287.00 |
284,62 |
284,43 |
285,00 |
284,00 |
284,00 |
|
продовження табл.. 3.2
1 |
2 |
3 |
4 |
5 |
6 |
3 |
132,23 |
131,91 |
131.30 |
132.00 |
132,00 |
132,00 |
131,90 |
131,35 |
131,00 |
130,40 |
|
4 |
112,80 |
113,20 |
113,20 |
113.10 |
112,66 |
109.65 |
110.10 |
110.30 |
110.00 |
109.50 |
|
5 |
43,00 |
42,20 |
42,22 |
42,80 |
42,52 |
42,00 |
41,60 |
41,50 |
41,50 |
42,00 |
|
6 |
252,32 |
252,56 |
252,93 |
252,68 |
252,37 |
246,50 |
246,90 |
247,00 |
- |
246,90 |
|
7 |
38.56 |
38.21 |
37.80 |
37.62 |
38.38 |
35,46 |
35,30 |
34,90 |
35,20 |
35,30 |
|
8 |
344.00 |
344,00 |
343.80 |
344,70 |
344.90 |
341,20 |
341,30 |
341,00 |
342,00 |
342,30 |
|
9 |
76.8 |
77.25 |
78.00 |
78,00 |
76.85 |
70,20 |
72,00 |
72,00 |
- |
72,30 |
|
10 |
115,00 |
115,70 |
115,60 |
115,40 |
115,00 |
- |
- |
113,30 |
113,00 |
|
|
11 |
48.35 |
48,54 |
48,25 |
49,10 |
49,30 |
39,44; 42,50 |
32,74; 34,50 |
38,20; 39,40 |
- |
38,50 |
|
12 |
68,00 |
68,26 |
68.00 |
67,70 |
67,22 |
62,00 |
62,10 |
62,80 |
- |
60,80 |
|
13 |
172,00 |
172,70 |
172,47 |
172,10 |
171,66 |
169,20 |
169,50 |
169,70 |
169,87 |
170,05 |
|
14 |
288,12 |
288,20 |
288,00 |
287,60 |
287.00 |
284,62 |
284,43 |
285,00 |
284,00 |
284,00 |
|
15 |
132,23 |
131,91 |
131.30 |
132.00 |
132,00 |
132,00 |
131,90 |
131,35 |
131,00 |
130,40 |
|
16 |
112,80 |
113,20 |
113,20 |
113.10 |
112,66 |
109.65 |
110.10 |
110.30 |
110.00 |
109.50 |
|
17 |
43,00 |
42,20 |
42,22 |
42,80 |
42,52 |
42,00 |
41,60 |
41,50 |
41,50 |
42,00 |
|
18 |
252,32 |
252,56 |
252,93 |
252,68 |
252,37 |
246,50 |
246,90 |
247,00 |
- |
246,90 |
|
19 |
38.56 |
38.21 |
37.80 |
37.62 |
38.38 |
35,46 |
35,30 |
34,90 |
35,20 |
35,30 |
|
20 |
344.00 |
344,00 |
343.80 |
344,70 |
344.90 |
341,20 |
341,30 |
341,00 |
342,00 |
342,30 |
|
21 |
76.8 |
77.25 |
78.00 |
78,00 |
76.85 |
70,20 |
72,00 |
72,00 |
- |
72,30 |
продовження табл.. 3.2
1 |
2 |
3 |
4 |
5 |
6 |
22 |
115,00 |
115,70 |
115,60 |
115,40 |
115,00 |
- |
- |
113,30 |
113,00 |
|
|
23 |
48.35 |
48,54 |
48,25 |
49,10 |
49,30 |
39,44; 42,50 |
32,74; 34,50 |
38,20; 39,40 |
- |
38,50 |
|
24 |
68,00 |
68,26 |
68.00 |
67,70 |
67,22 |
62,00 |
62,10 |
62,80 |
- |
60,80 |
|
25 |
112,80 |
113,20 |
113,20 |
113.10 |
112,66 |
109.65 |
110.10 |
110.30 |
110.00 |
109.50 |
|
26 |
43,00 |
42,20 |
42,22 |
42,80 |
42,52 |
42,00 |
41,60 |
41,50 |
41,50 |
42,00 |
|
27 |
252,32 |
252,56 |
252,93 |
252,68 |
252,37 |
246,50 |
246,90 |
247,00 |
- |
246,90 |
|
28 |
38.56 |
38.21 |
37.80 |
37.62 |
38.38 |
35,46 |
35,30 |
34,90 |
35,20 |
35,30 |
|
29 |
344.00 |
344,00 |
343.80 |
344,70 |
344.90 |
341,20 |
341,30 |
341,00 |
342,00 |
342,30 |
|
30 |
76.8 |
77.25 |
78.00 |
78,00 |
76.85 |
70,20 |
72,00 |
72,00 |
- |
72,30 |
Примітка 1.Прочерк в знаменнику вказує на відсутність води в свердловині чи в шурфі.
2.Дві цифри в знаменнику вказують на глибину появи води в свердловині (перша цифра), а друга цифра – на установлений рівень.
Послідовність розміщення пластів гірських порід, їх геологічний вік і потужність (товщина), м
Таблиця 3.3
Но-мер варі-анту |
Вік гірських порід |
Пласти (шари) |
Потужність пластів по виробкам , м |
||||
|
|||||||
|
сверд-на 1 |
сверд-на 2 |
сверд-на 3 |
шурф 1 |
сверд-на 4 |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
Q4 |
а |
1,30 |
0,60 |
1,35 |
1,10 |
0,10 |
Q4 |
б |
0,60 |
0,70 |
0,50 |
0,50 |
0,10 |
|
Q2+3 |
в |
1,00 |
2,10 |
2,00 |
0,80 |
1,60 |
|
N2 |
д |
3,80 |
3,60 |
3,30 |
0,70 |
3,90 |
|
Pgз |
з |
2,50 |
2,80 |
2,80 |
- |
2,40 |
|
К2 |
й |
2,20 |
0,90 |
2,10 |
- |
1,70 |
|
продовження табл.. 3.3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
2 |
Q4 |
б |
0,60 |
0,80 |
0,70 |
0,60 |
0,50 |
Q2+3 |
в |
1,40 |
0,90 |
1,30 |
1,50 |
1,30 |
|
Q1 |
г |
0,20 |
1,20 |
0,20 |
0,20 |
0,60 |
|
N2 |
д |
1,60 |
1,50 |
1,60 |
1,40 |
1,40 |
|
N1 |
Е |
5,00 |
4,40 |
4,20 |
2,00 |
5,10 |
|
Pgз |
з |
2,90 |
0,90 |
2,25 |
- |
3,30 |
|
3 |
Q4 |
а |
0,90 |
- |
- |
0,60 |
0,70 |
Q2+3 |
в |
3,50 |
3,40 |
3,00 |
1,60 |
3,60 |
|
N2 |
е |
2,90 |
2,20 |
1,60 |
- |
0,50 |
|
N1 |
ж |
0,70 |
1,20 |
1,70 |
- |
2,10 |
|
Pgз |
к |
2,00 |
1,80 |
2,10 |
- |
1,70 |
|
Pgз |
з |
0,80 |
0,50 |
1,00 |
- |
0,90 |
|
4 |
Q4 |
а |
0,90 |
1,30 |
1,50 |
1,10 |
1,00 |
Q1 |
к |
- |
- |
- |
1,10 |
1,10 |
|
N2 |
д |
2,50 |
2,10 |
2,20 |
1,70 |
1,70 |
|
N1 |
е |
4,00 |
3,70 |
3,70 |
2,90 |
3,80 |
|
Pgз |
3 |
2,40 |
2,30 |
2,50 |
- |
2,00 |
|
Ar+Pr |
м |
2,20 |
1,30 |
2,20 |
|
2,10 |
|
5 |
Q2+3 |
б |
0,50 |
- |
- |
0,40 |
0,20 |
Pg3 |
в |
0,50 |
0,50 |
0,40 |
0,20 |
0,20 |
|
Рg2 |
е |
1,10 |
0,60 |
0,50 |
0,90 |
0,90 |
|
Рg1 |
к |
1,30 |
1,70 |
1,40 |
- |
1,30 |
|
N1 |
д |
2,10 |
2,16 |
2,20 |
- |
2,20 |
|
К2 |
и |
2,90 |
3,10 |
2,60 |
- |
2,50 |
|
6 |
Q4 |
е |
2,90 |
2,60 |
2,50 |
2,70 |
1,90 |
Q2+3 |
в |
3,00 |
3,10 |
3,10 |
1,70 |
3,30 |
|
Рg2 |
к |
1,90 |
1,10 |
- |
- |
0,30 |
|
Рg1 |
д |
0,70 |
0,82 |
1,90 |
- |
1,70 |
|
Аг+Рг |
л |
1,10 |
0,90 |
1,10 |
- |
1,40 |
|
7 |
Q4 |
а |
1,75 |
1,30 |
0,70 |
- |
1,20 |
Q4 |
б |
0,90 |
0,70 |
0,50 |
0,40 |
0,60 |
|
N2 |
д |
- |
- |
0,56 |
0,50 |
- |
|
N1 |
ж |
3,00 |
2,70 |
2,90 |
2,20 |
3,10 |
|
N1 |
е |
3,30 |
3,40 |
3,20 |
- |
2,70 |
|
Рgз |
з |
3,20 |
3,70 |
2,70 |
- |
3,80 |
|
8 |
Q4 |
б |
0,20 |
0,30 |
0,30 |
0,40 |
0,60 |
Q2+3 |
в |
2,40 |
2,40 |
2,10 |
2,10 |
2,20 |
|
Q1+2 |
к |
- |
- |
0,50 |
0,20 |
- |
|
Q1 |
г |
2,50 |
2,60 |
2,60 |
- |
2,20 |
|
Pg3 |
з |
0,70 |
0,40 |
- |
- |
- |
|
К2 |
и |
3,10 |
3,70 |
2,90 |
- |
4,00 |
|
9 |
Q4 |
а |
- |
- |
0,60 |
1,00 |
- |
Q4 |
б |
0,70 |
0,60 |
0,50 |
0,50 |
0,50 |
|
Q2+4 |
в |
0,90 |
0,70 |
0,50 |
- |
0,80 |
|
Рgз |
к |
3,90 |
2,90 |
3,30 |
2,10 |
3,50 |
|
Рgз |
г |
1,30 |
1,50 |
1,30 |
- |
0,90 |
|
К2 |
и |
4.20 |
4.10 |
2,20 |
|
4,10 |
продовження табл.. 3.3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
Q4 |
б |
0,80 |
0,40 |
0,50 |
0,60 |
0,70 |
Q2+3 |
в |
1,70 |
2,10 |
2,30 |
2,10 |
2,30 |
|
Q2+3 |
3 |
- |
- |
0,80 |
1,00 |
- |
|
N1 |
ж |
2,00 |
2,30 |
1,90 |
0,80 |
2,20 |
|
Рg3 |
г |
5,20 |
5,40 |
4,80 |
- |
4,30 |
|
Рg3 |
3 |
2,30 |
1,80 |
1,30 |
- |
2,30 |
|
11 |
Q4 |
а |
1,30 |
- |
- |
1,00 |
1,10 |
Q2+3 |
в |
4,00 |
3,80 |
3,4 |
2,00 |
4,00 |
|
N1 |
з |
3,30 |
2,00 |
1,00 |
- |
- |
|
Рg2 |
к |
1,10 |
1,60 |
2,10 |
- |
2,50 |
|
Рgз |
з |
2,40 |
2,20 |
2,5 |
- |
2,10 |
|
Аг+Рг |
д |
1,20 |
0,90 |
1,5 |
- |
1,30 |
|
12 |
Q4 |
а |
1,00 |
0,30 |
0,90 |
0,80 |
- |
Q4 |
б |
0,30 |
0,40 |
0,20 |
0,20 |
- |
|
Q1 |
г |
0,70 |
1,80 |
0,60 |
0,60 |
1,30 |
|
Рg2 |
з |
3,50 |
3,30 |
3,00 |
0,50 |
3,60 |
|
Аг+Рг |
и |
2,20 |
2,50 |
2,50 |
- |
2,10 |
|
Аг+Рг |
м |
1,90 |
0,70 |
1,80 |
- |
1,40 |
|
13 |
Q4 |
а |
0,90 |
1,30 |
1,50 |
1,10 |
1,00 |
Q1 |
к |
- |
- |
- |
1,10 |
1,10 |
|
N2 |
д |
2,50 |
2,10 |
2,20 |
1,70 |
1,70 |
|
N1 |
е |
4,00 |
3,70 |
3,70 |
2,90 |
3,80 |
|
Pgз |
3 |
2,40 |
2,30 |
2,50 |
- |
2,00 |
|
Ar+Pr |
м |
2,20 |
1,30 |
2,20 |
|
2,10 |
|
14 |
Q2+3 |
б |
0,50 |
- |
- |
0,40 |
0,20 |
Pg3 |
в |
0,50 |
0,50 |
0,40 |
0,20 |
0,20 |
|
Рg2 |
е |
1,10 |
0,60 |
0,50 |
0,90 |
0,90 |
|
Рg1 |
к |
1,30 |
1,70 |
1,40 |
- |
1,30 |
|
N1 |
д |
2,10 |
2,16 |
2,20 |
- |
2,20 |
|
К2 |
и |
2,90 |
3,10 |
2,60 |
- |
2,50 |
|
15 |
Q4 |
е |
2,90 |
2,60 |
2,50 |
2,70 |
1,90 |
Q2+3 |
в |
3,00 |
3,10 |
3,10 |
1,70 |
3,30 |
|
Рg2 |
к |
1,90 |
1,10 |
- |
- |
0,30 |
|
Рg1 |
д |
0,70 |
0,82 |
1,90 |
- |
1,70 |
|
Аг+Рг |
л |
1,10 |
0,90 |
1,10 |
- |
1,40 |
|
16 |
Q4 |
а |
1,75 |
1,30 |
0,70 |
- |
1,20 |
Q4 |
б |
0,90 |
0,70 |
0,50 |
0,40 |
0,60 |
|
N2 |
д |
- |
- |
0,56 |
0,50 |
- |
|
N1 |
ж |
3,00 |
2,70 |
2,90 |
2,20 |
3,10 |
|
N1 |
е |
3,30 |
3,40 |
3,20 |
- |
2,70 |
|
Рgз |
з |
3,20 |
3,70 |
2,70 |
- |
3,80 |
|
17 |
Q4 |
б |
0,20 |
0,30 |
0,30 |
0,40 |
0,60 |
Q2+3 |
в |
2,40 |
2,40 |
2,10 |
2,10 |
2,20 |
|
Q1+2 |
к |
- |
- |
0,50 |
0,20 |
- |
|
Q1 |
г |
2,50 |
2,60 |
2,60 |
- |
2,20 |
|
Pg3 |
з |
0,70 |
0,40 |
- |
- |
- |
|
К2 |
и |
3,10 |
3,70 |
2,90 |
- |
4,00 |
продовження табл.. 3.3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
18 |
Q4 |
а |
- |
- |
0,60 |
1,00 |
- |
Q4 |
б |
0,70 |
0,60 |
0,50 |
0,50 |
0,50 |
|
Q2+4 |
в |
0,90 |
0,70 |
0,50 |
- |
0,80 |
|
Рgз |
к |
3,90 |
2,90 |
3,30 |
2,10 |
3,50 |
|
Рgз |
г |
1,30 |
1,50 |
1,30 |
- |
0,90 |
|
К2 |
и |
4.20 |
4.10 |
2,20 |
|
4,10 |
|
19 |
Q4 |
б |
0,80 |
0,40 |
0,50 |
0,60 |
0,70 |
Q2+3 |
в |
1,70 |
2,10 |
2,30 |
2,10 |
2,30 |
|
Q2+3 |
3 |
- |
- |
0,80 |
1,00 |
- |
|
N1 |
ж |
2,00 |
2,30 |
1,90 |
0,80 |
2,20 |
|
Рg3 |
г |
5,20 |
5,40 |
4,80 |
- |
4,30 |
|
Рg3 |
3 |
2,30 |
1,80 |
1,30 |
- |
2,30 |
|
20 |
Q4 |
а |
1,30 |
0,60 |
1,35 |
1,10 |
0,10 |
Q4 |
б |
0,60 |
0,70 |
0,50 |
0,50 |
0,10 |
|
Q2+3 |
в |
1,00 |
2,10 |
2,00 |
0,80 |
1,60 |
|
N2 |
д |
3,80 |
3,60 |
3,30 |
0,70 |
3,90 |
|
Pgз |
з |
2,50 |
2,80 |
2,80 |
- |
2,40 |
|
К2 |
й |
2,20 |
0,90 |
2,10 |
- |
1,70 |
|
21 |
Q4 |
б |
0,60 |
0,80 |
0,70 |
0,60 |
0,50 |
Q2+3 |
в |
1,40 |
0,90 |
1,30 |
1,50 |
1,30 |
|
Q1 |
г |
0,20 |
1,20 |
0,20 |
0,20 |
0,60 |
|
N2 |
д |
1,60 |
1,50 |
1,60 |
1,40 |
1,40 |
|
N1 |
Е |
5,00 |
4,40 |
4,20 |
2,00 |
5,10 |
|
Pgз |
з |
2,90 |
0,90 |
2,25 |
- |
3,30 |
|
22 |
Q4 |
а |
0,90 |
- |
- |
0,60 |
0,70 |
Q2+3 |
в |
3,50 |
3,40 |
3,00 |
1,60 |
3,60 |
|
N2 |
е |
2,90 |
2,20 |
1,60 |
- |
0,50 |
|
N1 |
ж |
0,70 |
1,20 |
1,70 |
- |
2,10 |
|
Pgз |
к |
2,00 |
1,80 |
2,10 |
- |
1,70 |
|
Pgз |
з |
0,80 |
0,50 |
1,00 |
- |
0,90 |
|
23 |
Q4 |
а |
0,90 |
1,30 |
1,50 |
1,10 |
1,00 |
Q1 |
к |
- |
- |
- |
1,10 |
1,10 |
|
N2 |
д |
2,50 |
2,10 |
2,20 |
1,70 |
1,70 |
|
N1 |
е |
4,00 |
3,70 |
3,70 |
2,90 |
3,80 |
|
Pgз |
3 |
2,40 |
2,30 |
2,50 |
- |
2,00 |
|
24 |
Ar+Pr |
м |
2,20 |
1,30 |
2,20 |
|
2,10 |
Q2+3 |
б |
0,50 |
- |
- |
0,40 |
0,20 |
|
Pg3 |
в |
0,50 |
0,50 |
0,40 |
0,20 |
0,20 |
|
Рg2 |
е |
1,10 |
0,60 |
0,50 |
0,90 |
0,90 |
|
Рg1 |
к |
1,30 |
1,70 |
1,40 |
- |
1,30 |
|
N1 |
д |
2,10 |
2,16 |
2,20 |
- |
2,20 |
|
25 |
Q2 |
и |
2,90 |
3,10 |
2,60 |
- |
2,50 |
Q4 |
е |
2,90 |
2,60 |
2,50 |
2,70 |
1,90 |
|
Q2+3 |
в |
3,00 |
3,10 |
3,10 |
1,70 |
3,30 |
|
Рg2 |
к |
1,90 |
1,10 |
- |
- |
0,30 |
|
Рg1 |
д |
0,70 |
0,82 |
1,90 |
- |
1,70 |
|
Аг+Рг |
л |
1,10 |
0,90 |
1,10 |
- |
1,40 |
продовження табл.. 3.3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
26 |
Q4 |
а |
1,75 |
1,30 |
0,70 |
- |
1,20 |
Q4 |
б |
0,90 |
0,70 |
0,50 |
0,40 |
0,60 |
|
N2 |
д |
- |
- |
0,56 |
0,50 |
- |
|
N1 |
ж |
3,00 |
2,70 |
2,90 |
2,20 |
3,10 |
|
N1 |
е |
3,30 |
3,40 |
3,20 |
- |
2,70 |
|
Рgз |
з |
3,20 |
3,70 |
2,70 |
- |
3,80 |
|
27 |
Q4 |
б |
0,20 |
0,30 |
0,30 |
0,40 |
0,60 |
Q2+3 |
в |
2,40 |
2,40 |
2,10 |
2,10 |
2,20 |
|
Q1+2 |
к |
- |
- |
0,50 |
0,20 |
- |
|
Q1 |
г |
2,50 |
2,60 |
2,60 |
- |
2,20 |
|
Pg3 |
з |
0,70 |
0,40 |
- |
- |
- |
|
К2 |
и |
3,10 |
3,70 |
2,90 |
- |
4,00 |
|
28 |
Q4 |
а |
- |
- |
0,60 |
1,00 |
- |
Q4 |
б |
0,70 |
0,60 |
0,50 |
0,50 |
0,50 |
|
Q2+4 |
в |
0,90 |
0,70 |
0,50 |
- |
0,80 |
|
Рgз |
к |
3,90 |
2,90 |
3,30 |
2,10 |
3,50 |
|
Рgз |
г |
1,30 |
1,50 |
1,30 |
- |
0,90 |
|
Сr2 |
и |
4.20 |
4.10 |
2,20 |
|
4,10 |
|
29 |
Q4 |
б |
0,80 |
0,40 |
0,50 |
0,60 |
0,70 |
Q2+3 |
в |
1,70 |
2,10 |
2,30 |
2,10 |
2,30 |
|
Q2+3 |
3 |
- |
- |
0,80 |
1,00 |
- |
|
N1 |
ж |
2,00 |
2,30 |
1,90 |
0,80 |
2,20 |
|
Рg3 |
г |
5,20 |
5,40 |
4,80 |
- |
4,30 |
|
Рg3 |
3 |
2,30 |
1,80 |
1,30 |
- |
2,30 |
|
30 |
Q4 |
а |
1,30 |
- |
- |
1,00 |
1,10 |
Q2+3 |
в |
4,00 |
3,80 |
3,4 |
2,00 |
4,00 |
|
N1 |
з |
3,30 |
2,00 |
1,00 |
- |
- |
|
Рg2 |
к |
1,10 |
1,60 |
2,10 |
- |
2,50 |
|
Рgз |
з |
2,40 |
2,20 |
2,5 |
- |
2,10 |
|
Аг+Рг |
д |
1,20 |
0,90 |
1,5 |
- |
1,30 |
Примітка. 1.Всі виробки в забої не повністю перетинають останній горизонт, а зупинені на ньому. Тому на розрізі нижче забою кожної виробки на 0,01-0,02см на основі припущення необхідно показати той же склад порід. Прочерк в графі потужності пластів вказує, що даний пласт в виробці відсутній, а в забої шурфа – про те, що він неглибокий і до вказаних пластів не дійшов.
Фізико-механічні властивості ґрунтів
Таблиця 3.4
Плас-ти |
Назва і характеристика ґрунтів |
Фізико-механічні властивості |
|||||
Об'ємна маса γ0, г/см3 |
Вологість природна W |
Число пластичності J,% |
Вологість межі роз-катування Wр,% |
Коефіцієнт пористості ε |
Коефіцієнт неоднорідності ν |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
а |
Насипний шар (суглинки в суміші з буд. сміттям) |
1,60 |
0,10 |
— |
— |
— |
— |
б |
Ґрунтовий шар |
1,62 |
0,09 |
— |
— |
— |
— |
в |
Лесоподібний суглинок |
1,58 |
0,17 |
6,2 |
14,7 |
— |
— |
г |
Суглинок з вапняними конкреціями |
1,82 |
0,14 |
15,3 |
15,2 |
0,60 |
— |
д |
Пісок жовтий, дрібно-зернистий, глинистий |
1,81 |
0,18 |
— |
— |
0,50 |
— |
е |
Пісок гравелистий |
1,80 |
0,12 |
— |
— |
0,45 |
— |
ж |
Гравійно-галечний горизонт |
1,85 |
— |
— |
— |
0,45 |
— |
з |
Глина червоно-бура |
1,80 |
0,21 |
19,3 |
21,2 |
0,60 |
— |
и |
Вапняк |
2,13 |
— |
22,4 |
— |
— |
— |
к |
Суглинок піщаний з rpaвієм |
2,08 |
0,16 |
14,2 |
16,9 |
0,55 |
— |
л |
Щебінь i жорства |
2,10 |
— |
— |
— |
0,21 |
— |
м |
Граніт сірий |
2,69 |
— |
— |
— |
— |
— |
Рис.
3.1 Інженерно-геологічний
розріз
Рис. 3.2 Умовні
позначення для інженерно-геологічного
розрізу
