38. Совместное действие токовой защиты и устройств автоматического повторного включения и автоматического включения резерва.
путем согласования действия токовой защиты с действием, например, устройств автоматического повторного включения (УАПВ), можно расширить защищаемую зону первой ступени защиты — ТО, распространив ее на всю длину линии. При этом повышается и эффективность УАПВ.

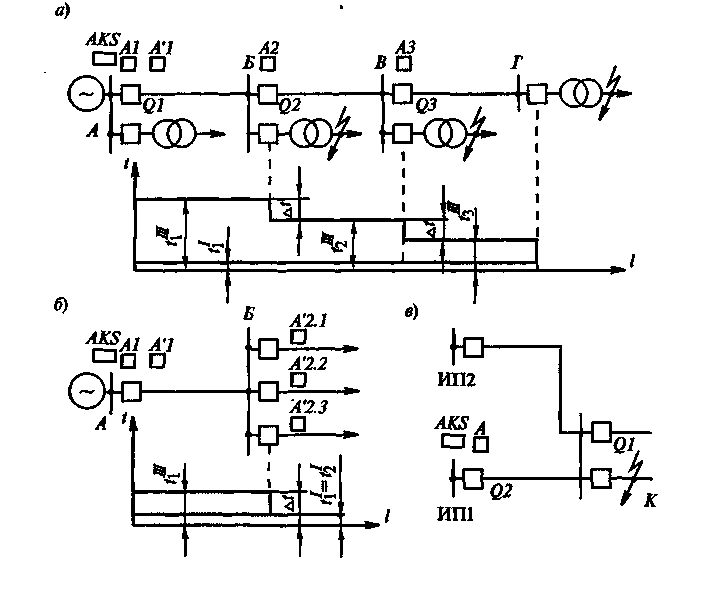

На рис радиальная сеть с односторонним питанием, защищенная максимальными токовыми защитами А1—АЗ.
Линия АБ оборудована АПВ AKS. Выдержки времени защит выбраны по ступенчатому принципу. При этом наиболее тяжелые КЗ на линии АБ отключаются с наибольшей выдержкой времени tIII1, что в ряде случаев недопустимо. Для ускорения отключения повреждений на линии АБ установлена токовая отсечка А'1 без выдержки времени, но она защищает только часть линии. КЗ в конце линии и при наличии ТО отключает МТЗ. Наличие AKS позволяет расширить защищаемую зону ТО и отстроить ее ток срабатывания только от КЗ за трансформаторами ПС Б— Г, которые снабжены быстродействующими защитами. При этом ТО А'1 может срабатывать не только при КЗ на линии АБ, но и при повреждении на других линиях, ШВН трансформаторов, т. е. может работать неселективно и каждый раз отключать выключателем Q1 всю радиальную сеть с минимальным временем tI1, Затем действует AKS и включает выключатель Q1.
Линия остается в работе, если КЗ самоустраняется. В случае неустранившегося КЗ ТО могла бы подействовать вторично; для исключения этого она после первого же срабатывания перед действием АКБ автоматически выводится из работы, а устойчивые КЗ отключаются соответствующими МТЗ.
Сочетание неселективно действующей ТО без выдержки времени, работающей только по АПВ, с МТЗ называется токовой защитой с ускорением до АПВ. Недостатком является возможность развития аварий в случае отказа АПВ или выключателя. При наличии АПВ можно выполнять защиту с другим порядком действия ТО и МТЗ. ТО выводится из действия, а поврежденная линия отключается селективно МТЗ и включается АПВ. При этом вводится в действие ТО и отключает линию, если повреждения не устраняются. Такое сочетание МТЗ и ТО называется токовой защитой с ускорением после АПВ.
39. Принципы расчета защитных характеристик автоматических выключателей (серии а, ва, Электрон)
ВА: К=1,1; Э: К=1,6
Котс=0,8;1,0;1,25
Рассчитываем III ступень – МТЗ (максимальная токовая защита).
Ток срабатывания третьей ступени:
, Кзап=1,25 (для всех типов выключателей).
Время срабатывания III ступени выбирается из ряда 4; 8; 16 с. При 6Iрасц.ном принятых по условию согласования со временем допустимой перегрузки и защитами смежных участков.
Вторая ступень: ТОВ (токовая отсечка с выдержкой времени).
Ток допустимой перегрузки:
Ток срабатывания II ступени: , ВА: К=1,1; Э: К=1,6
Ток срабатывания II ступени:
;
Должно выполняться условие.
Токовая отсечка с выдержкой времени позволяет установить кратность К тока ТОВ из ряда ВА: [3; 4; 5; 6] ; Э: [3; 5; 7] . Время срабатывания второй ступени выбирается из ряда: ВА: 0,1; 0,2; 0,3 с; Э: 0,25; 0,45; 0,7 с. Если автомат отходящей линии двухступенчатый, то для секционного автомата tIIср выбирается минимальная (ВА: 0,1; Э:0,25), если трехступенчатый (ВА: 0,2; Э:0,45).
Первая ступень: ТО (токовая отсечка без выдержки времени).
Ток срабатывания первой ступени не регулируется.
Расцепитель срабатывает без выдержки времени при токе:
