24 Устройство вертикальных однотрубных систем водяного отопления с нижней разводкой подающей магистрали

1-теплообменик

2-насос циркуляционный

3-расширительный бак

4-подающая магистраль

5-обратная магистраль

6-главный стояк

7-отопительный стояк

8-отопительный прибор

9-автоматический воздухоотводчик

10-регулировачный кран КРП

11-осевой замкнутый участок

12-смещенный замкнутый участок

13-кран Маевского

25,26. Устройство горизонтальных систем водяного отопления.

Устройство поквартирных систем водяного отопления, их дост-ва.

В настоящее время выросло исп-е в жилых зданиях горизонт СВО, т.к. при их применении возможна организация поквартирной разводки тепла (квартирная сис-ма отопления) и установки квартирных теплосчётчиков.

Схема поквартирной разводки СВО.

1.подающий стояк; 2.отводящий стояк;3.автоматический воздухоотводчик;4.отопит прибор;5.шаровый кран;6.фильтр;7.теплосчётчик;8.шаровый кран для термометра сопротивления;9.спускной кран;10.кран двойной регулировки;11.кран Маевского.

27.Система водяного отопления с естественной циркуляцией.

Сис-му с естеств циркуляцией воды исп-ют для отопления отдельных жилых квартир небольших отдельно стоящих зданий.

Недостатки:

• Замеленное включение из-за небольшого циркуляц давления

• Небольшой радиус действия(до 20м по горизонтали)

• Повышенная стоимость в связи с применением труб увеличенного диамтра

Достоинства:

• Незав-ть действия от снабжения электроэнергией

• Естественное саморегулирование – при изменении темп-ры воды самопроизвольно изм-ся расход воды.

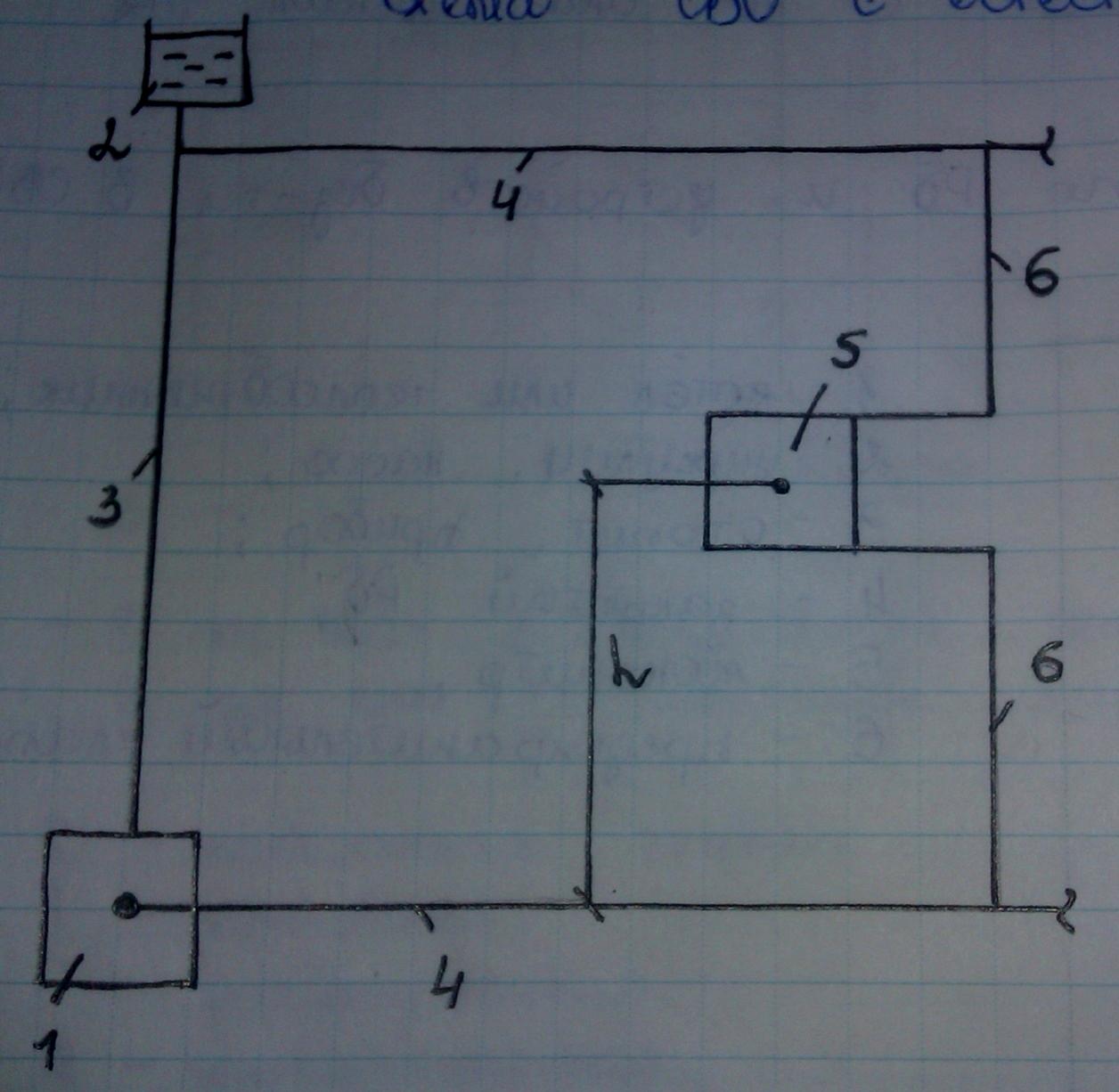

Схема СВО с естественной циркуляцией

1.котёл;2.расширительный бак;3.главный стояк;4.магистрали;5.отопит прибор;6.стояк.

Давление в этой СВО опр-ся по ф-ле:

h- вертик рас-е между условными центрами нагрева воды в сис-ме и охлаждения воды в приборе.

Центр охлаждения – место СВО, где фактически постепенное уменьшение темп-ры воды по длине теплопровода или отопит прибора принимают условно скачкообразным.

Подобную условную границу изменения темп-ры воды в генераторе теплоты или теплообменнике СВО наз-ют центром нагрева.

28.Конструирование вертикальных сис-м водяного отопления. Основные правила прокладки магистралей.

В СВО с верхней разводкой подающие магистрали прокладываются на чердаке на расстоянии 1-1,5м от наружной стены, обратные – в подвале.

В сис-мах с нижней разводкой падающие и обратные магистрали прокладыв в подвале, а при его отсутствии в подпольных каналах.

В зданиях шириной до 9м магистрали можно прокладывать вдоль их продольной оси. При ширине здания более 9м рационально исп-ть 2 разводящ магистрали вдоль каждой фасадной стены.

Магистрали вертикальных СВО рекомендуется проектировать как правило тупиковыми, поскольку они более экономичны чем магистрали с попутным движением воды.

Тупиковая схема

Для 9 и более этажных зданий с одинаковыми секциями применяют посекционную схему с общим тепловым пунктом (ИТП) или несколькими ИТП.

При соответствующей ориентации фасадов здания, дополнительной экономии тепл энергии достигают применением СВО с пофасадным реулированием расхода теплоносителя.

При одинаковых тепл. Нагрузках стояков магистрали можно прокладывать с попутным движением теплоносителя.

Рекомендуется СВО делить на 2 и более части (ветви) одинаковой длины и примерно равными тепловыми нагрузками.
