6. Потери теплотына нагревание наружного воздуха инфильтрующегося через ограждения.

Воздухопроницание через ограждение – процесс проникновения воздуха сквозь неплотности наружных ограждений( внутрь помещения- инфильтрация; из помещения наружу- эксфильтрация) Воздухопрониц. обладают все наружн. огражд., но в расчёте теплопотерь обычно учитывается инфильтрация через окна, балконные двери и ветражи.

Инфильтрация возникает под воздействием перепадов давлений с разных сторон огражд. Разность давлений внутри здания и снаружи объясняется разл. плотностью холодного наружного и теплого внутреннего воздуха и также действием ветра, создающим избыточное давление в набегающем потоке с наветренной стороны здания, и разряжение с подветренной. Расход теплоты на нагревание инфильтрующегося воздуха(неорганизованный приток) определяется по формуле:

G-расход инфильтр. воздуха через огражд. констр. помещений [кг/ч]

c-теплоёмкость воздуха [1кДж/кг*С]

k- коэффициент учёта влияния встречного теплового потока в конструкциях

Расход теплоты на нагрев поступающего воздуха в жилое помещение в результате действия естеств. вытяжной вентиляции(организованный приток)

-расход, предварительно нагреваемого приточного инфильтрующегося воздуха [м^3/ч]; для жилых зданий =3 м^3/ч на 1 м^2 площади жилых помещений и кухни.

ρ -плотность воздуха в помещении [кг/м^3]

За расчётный расход теплоты на нагревание воздуха поступающего в жилые помещения приним. большаяиз величин Qинф или Qвент

7. Последовательность расчёта тепловых потерь помещения.

8.Требования, предъявляемые к сис-ме отопления.

Отопление- обогрев помещений с целью возмещения в них тепловых потерь и поддержания устанавливаемой нормами или др.требованиями температуры воздушной среды.

Системы отопления- совокупность взаимоувязанных технических элементов и устройств предназначенных для передачи в обогрев. помещ. требуемого количества теплоты и поддержания в них заданной температуры воздушной среды.

Требования, предъявляемые к системе отопления делят на 5 групп:

-санитарно-гигиенические – поддержание заданной температуры воздуха, ограничение температуры поверхности отопительных приборов.

-экономические- экономный расход тепловой энергии, невысокие капитальные вложения.

-архитектурно-строительный- соответствие интерьеру помещений

-производственно- монтажные- сокращение трудовых затрат при монтаже

-эксплуатационные- обеспечение долговечности, удобство управления и ремонта, бесшумности и безопасности действия.

9. Теплоносители систем отопления.

Перенос тепла в СО осущ-ся при помощи жидкой или газообразной среды, называемой теплоносителем. Первичный теплоноситель – теплоноситель, циркулирующий в наружной тепловой сети. Вторичный теплоноситель – теплоноситель, циркулирующий в сис-ме отопления здания.

Виды теплоносителей:

  • Вода

  • Воздух

  • Пар (водяной)

  • Минеральные масла

  • Дымовые газы

  • Антифриз (водный р-р этиленпропиленгликоля)

  • Вода с добавками

теплоноситель

достоинства

недостатки

вода

Высокая теплоёмкость(в 4 раза больше чем у воздуха при такой же темп-ре),хорошие гигиенич кач-ва.

Возм-ть замерзания, высокое давление в СО, возможность гидроударов,высокая плотность (большое гидростат давление), тепловая инерционность СО.

воздух

Малая плотность, малая инерционность СО, отсутствие отопит приборов, совмещение СО с вентиляцией.

Низкая теплоёмкость, большие сечения воздуховодов,большой расход металла СО.

пар

Малая плотность, малая инерционность, интенсивная теплоотдача при конденсации, малое гидростатич давление

Шум при движении пара(щелчки, стуки, удары), слишком высокая темп-ра пов-ти отопит приборов, плохая регулируемость СО.

антифриз

незамерзающий

Высокая стоимость, теплоёмкость на 15-20% ниже воды, высокая токсичность, высокая текучесть.

дымовые газы

Энергосбережение, за счёт исп-ния выбрасываемых в атмосферу газов

Однократное исп-ние, низкая экологичность.

10.Классификация СО. Принципиальная схема СО :

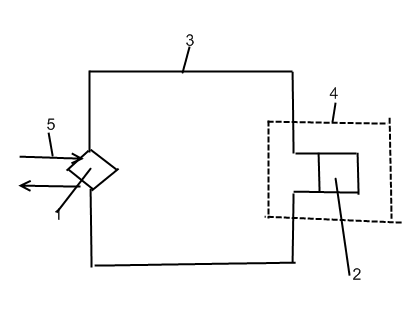

1-теплосчетчик(теплогенератор при местном теплоснабжении,теплообмен при централизованном);2-отопительный прибор;3-теплопроводы;4-отопительное помещение;5-подача и отвод первичного теплоносителя к теплообменнику или топлива к теплогенератору. 1.по расположению основных элементов СО делятся на: местные (в местном отоплениивсе элементы конструктивно объеденены в одном устройстве(печь,камин,газовоздушный арегат));центральные(называются системы,предназначенные для отопления нескольких помещений из единого теплового центра. В таких системах теплогенератор вынесен за пределы отапливаемых помещений ит-ль к отопттельным приборам подается через систему трубопровода). 2. В зависимости от вида вторичного теплоносителя СО делятся на:водяные, паровые,воздушные,газовые,комбинированные,электрические. 3. В зависимости от циркуляции СО бывают:с естественной циркуляцией теплоносителя и с искусственной.
