Билет 6
1)Метод эквивалентного генератора
Метод эквивалентного генератора, основанный на теореме об активном двухполюснике, позволяет достаточно просто определить ток в одной ветви сложной линейной схемы, не находя токи в остальных ветвях. Теорема об активном двухполюснике формулируется следующим образом: если активную цепь, к которой присоединена некоторая ветвь, заменить источником с ЭДС, равной напряжению на зажимах разомкнутой ветви, и сопротивлением, равным входному сопротивлению активной цепи, то ток в этой ветви не изменится.
При теоретическом определении параметров эквивалентного генератора их расчет осуществляется в два этапа:
1. Любым из известных методов расчета линейных электрических цепей определяют напряжение на зажимах a-b активного двухполюсника при разомкнутой исследуемой ветви.
2. При разомкнутой исследуемой ветви определяется входное сопротивление активного двухполюсника, заменяемого при этом пассивным. Данная замена осуществляется путем устранения из структуры активного двухполюсника всех источников энергии, но при сохранении на их месте их собственных (внутренних) сопротивлений. В случае идеальных источников это соответствует закорачиванию всех источников ЭДС и размыканию всех ветвей с источниками тока.

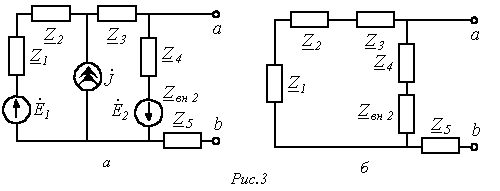

Сказанное иллюстрируют схемы на рис. 3, где для расчета входного (эквивалентного) сопротивления активного двухполюсника на рис. 3,а последний преобразован в пассивный двухполюсник со структурой на рис. 3,б. Тогда согласно схеме на рис. 3,б
2) Резонансный режим работы двухполюсника.
Пусть двухполюсник содержит один или несколько индуктивных элементов и один или несколько конденсаторов. под резонансным режимом (режимами) работы такого двухполюсника понимают режим (режимы), при котором входное сопротивление двухполюсника является чисто активным. По отношению к внешней цепи двухполюсник в резонансном режиме ведет себя как активное сопротивление, поэтому ток и напряжение на его входе совпадают по фазе. реактивная мощность двухполюсника при этом равна нулю. Различают две основные разновидности резонансных режимов: резонанс токов и резонанс напряжений.
3) Пробой p-n-перехода
Пробоем называют резкое изменение режима работы p-n-перехода, находящегося под большим обратным напряжением. ВАХ (Вольт-амперная характеристика) для больших значений обратных напряжений показана на рис. 1.5
Рис. 1.5
Началу пробоя соответствует точка А. После этой точки дифференциальное сопротивление перехода стремится к нулю.
Различают три вида пробоя p-n-перехода:
Туннельный пробой (А-Б),
Лавинный пробой (Б-В),
Тепловой пробой (за т.В).
Туннельный пробой возникает при малой ширине p-n-перехода (например, при низкоомной базе), когда при большом обратном напряжении электроны проникают за барьер без преодоления самого барьера. В результате туннельного пробоя ток через переход резко возрастает и обратная ветвь ВАХ идет перпендикулярно оси напряжений вниз.
Лавинный пробой возникает в том случае, если при движении до очередного соударения с нейтральным атомом кристалла электрон или дырка приобретают энергию, достаточную для ионизации этого атома, при этом рождаются новые пары электрон-дырка, происходит лавинообразное размножение носителей зарядов; здесь основную роль играют неосновные носители, они приобретают большую скорость. Лавинный пробой имеет место в переходах с большими удельными сопротивлениями базы («высокоомная база»), т.е. в p-n-переходе с широким переходом.
Тепловой пробой характеризуется сильным увеличением тока в области p-n-перехода в результате недостаточного теплоотвода.
Если туннельный и лавинный пробои, называемые электрическими, обратимы, то после теплового пробоя свойства перехода меняются вплоть до разрушения перехода.
Напряжения и токи в p-n-переходах зависят от параметров перехода и его температуры.
