Билет 1
1)Закон Ома для цепи синусоидального тока.
Ток, изменяющийся по времени по синусоидальному закону называется синусоидальным.
Если потребитель является линейным, т.е. параметры его элементов R, L и С не зависят от протекающих через них токов, то ток i(t) потребляемый им от источника синусоидального напряжения, также синусоидален. В общем случае u(t) и i(t) могут не совпадать по фазе т.е. быть сдвинуты относительно друг друга на некоторый фазовый угол φ:
(1)
(2)
где Im и Um – максимальные (т.е. амплитудные) значения токе и напряжения соответственно: ω = 2πf - круговая частота колебаний, с-1 (здесь f = 1/T - частота синусоидальных напряжений и тона, стандартное значение которой равно 50 Гц; Т - период колебаний, стандартное значение которого равно 1/50=0,02 с); φ - начальная фаза, напряжения u(t) , рад (или фазовый угол).
u(t)=Umsin(ωt+φ).

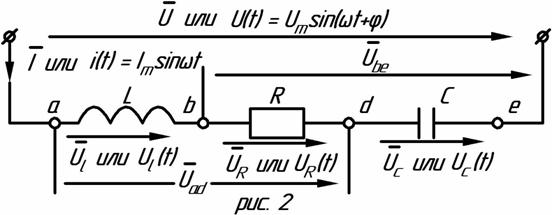

Мгновенное значение входного напряжения u(t) равно сумме мгновенных значений напряжений на отдельных элементах схемы.
(3)
откуда - индуктивное сопротивление, Ом.
откуда - активное сопротивление, Ом.
откуда - емкостное сопротивление, Ом.
В электротехнике приняты следующие обозначения реактивных (т.е. индуктивных и емкостных) сопротивлений:
- индуктивное сопротивление (4)
-емкостное сопротивление (5)
(6)
Уравнения (6) представляет собой выражения закона Ома для отдельных участков цепи, содержащих R-, L- и С -элементы.
Для случая индуктивности воспользуемся зависимостью, связывающую напряжение и ток (закон Ленца (0.2)). Записывая её с помощью комплексных функций, получаем:
Откуда следует (2.15)
Напряжение на индуктивности имеет фазу на π/2 больше фазы тока. Говорят, что напряжение на индуктивности опережает ток по фазе на π/2. Действительные амплитуды напряжения и тока или их действующие значения на индуктивности связаны формулой По аналогии с резистором вводят сопротивление индуктивности
А выражение (2.15) называют законом Ома в комплексной форме для индуктивности. Сопротивление индуктивности является чисто мнимым и линейно зависит от частоты.
Напряжение на емкости имеет фазу на π/2 меньше фазы тока. Говорят, что напряжение на индуктивности отстает от тока по фазе на π/2. Действительные амплитуды напряжения и тока или их действующие значения связаны формулой
вводят сопротивление емкости: (2.19)
Выражения (2.15) и (2.19) называют законами Ома в комплексной форме для индуктивности и емкости. В общем случае для произвольного комплексного сопротивления Z запись закона Ома в комплексной форме совпадает по виду с записью закона Ома для постоянного тока:
2)Комплексная проводимость и операции с комплексными числами.
Комплексной проводимостью называется отношение комплексного тока к комплексному напряжению Y=I/U=1/Z=1/(zejj)=ye‑jj=yÐ‑j, (6.31а), где y=1/z — величина, обратная полному сопротивлению, называется полной проводимостью. Комплексная проводимость и комплексное сопротивление взаимно обратны. Комплексную проводимость можно представить в виде: Y= ye‑jj=ycosj‑jysinj=g‑jb, (6.31б), где g=ycosj — действительная часть комплексной проводимости, называется активной проводимостью; b=ysinj — значение мнимой части комплексной проводимости, называется реактивной проводимостью;
Комплексное число можно представить в одной из трех форм:
1)алгебраической. a+jb
2)показательной ccjv
3)тригонометрической
При этом сложение и вычитание двух чисел удобнее делать в алгебраической форме, умножение и деление в показательной.
