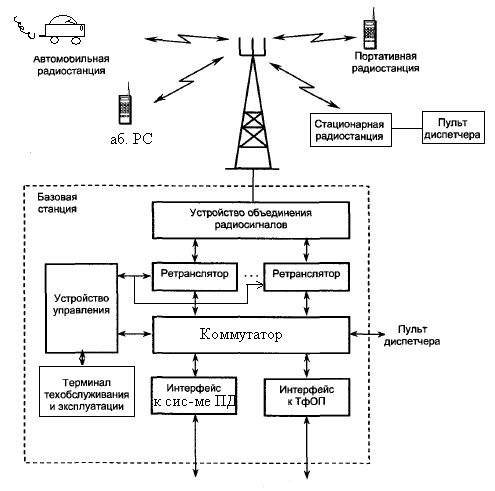

36. Транкинговые системы связи, структурная схема однозоновой сети

Это близкие к сотовой системе радиотелефонной связи, обеспечивающие мобильность абонента в достаточно большой зоне обслуживания. Проектируются на ограниченную абонентскую емкость (меньше сотовой), поэтому не рассматриваются как системы массовой мобильной связи. В простейшем случае это одна сота радиотелефонной системы связи, с несколько специфическим набором услуг.

Основное применение служебная ведомственная связь (МЧС, скорая помощь, спецслужбы. Основное назначение: обеспечение мобильной связи в заданной зоне, возможность взаимодействия отдельных групп абонентов (работа в группах), оперативность управления связью, возможность приоритетного установления связи, обеспечение связи через центры управления связью и диспетчерами, конфиденциальность. Обычно накладываются ограничения на длительность разговоров для повышения пропускной способности системы. Оперативность связи достигается за счет системы приоритетов пользователя, более высокий приоритет имеет вытесняющие права. Центральный элемент системы – базовая станция(БС), в состав которой входит радиочастотное оборудование, системы коммутации и управления, устройства обслуживания и устройство сопряжения с другими сетями.

Ретранслятор – набор приемо-передающего оборудования, обслуживающего 1 пару несущих частот. В некоторых случаях используются транкинговые сети с небольшой емкостью и простой архитектурой, для которых 1 пара частот – это 1 канал трафика. Современные цифровые системы используют цифровую передачу с временным уплотнением.

Устройство объединения радиосигналов позволяет использовать одно и то же антенное оборудование для работы нескольких приемо-передатчиков на разных частотных каналах. Максимальное количество приемо-передатчиков ограничивается.

Антенна, как правило, имеет круговую диаграмму направленности, что позволяет при установке БС в центре обслуживаемой зоны покрыть максимальную площадь. В случаях установки БС на краю зоны антенна может иметь узкую диаграмму направленности.

Коммутатор обслуживает все вызовы, а также обеспечивает связь с внешними сетями связи.

Устройство управления обеспечивает взаимодействие всех узлов БС, а также осуществляет функции аутентификации и тарификации, участвует в техническом обслуживании оборудования БС. Для технического персонала предусмотрены терминалы технического обслуживания. Устройство управления вместе с обслуживающим персоналом может реализовать адаптивное назначение каналов, оптимизирующее распределение нагрузки в автоматическом и ручном режимах.

Системы транкинговой связи функционально независимы, поэтому имеют ограниченные возможности выхода на внешние сети с точки зрения трафика.

Системы транкинговой связи рассматривают как основную работу в группах. Для координации этой работы предусмотрены диспетчерские пульты.

Транкинговые системы связи используют различное абонентское оборудование:

автомобильные радиостанции, которые обладают большими функциональными возможностями, большим радиусом действия, но при этом большими габаритами, весом, энергопотреблением.

стационарные радиостанции, которые используются для оборудования станционных выносных диспетчерских пунктов. По своим хар-кам близки к автомобильным.

абонентские радиостанции, имеют широкий спектр по своим функциональным возможностям.

Транкинговые системы связи имеют хорошо выраженную иерархическую структуру абонентов. Абоненты более высокого уровня наделяются большими функциональными возможностями и более развитыми абонентскими радиостанциями. В большинстве случаев для радиостанции достаточно кнопки вызова и кнопки переключения в режим передачи. Для привелегированных пользователей это полноценные абонентские радиостанции с алфавитно-цифровой клавиатурой, дисплеем, множеством интерфейсов для подключения дополнительных устройств и компьютера.

Терминалы передачи данных разрабатываются как в виде дополнительного блока к абонентской радиостанции, так и в виде функционально самостоятельного устройства, участвующего в контроле за объектами.
