13.1. Принципы построения свч-модулей
1. Супергетеродинная схема с однократным преобразованием частоты.
2. Приемники прямого усиления
Первая схема - высокая чувствительность, качество приминаемого сигнала. Вторая схема - там, где не важны эти требования, а нужно определить работоспособность какой-либо станции или опознавание.
Для обычных РПРУ модули являются неперестраиваемыми.
Их структурная схема:
Особенность этих схем: динамический диапазон для всего модуля будет обеспечивать оптимальное энергопотребление, если динамические диапазоны узлов приемника будут оптимально согласованы т.е. для каждого узла приблизительно одинаковая Pвхmax.
Рассмотрим перестраиваемые приемные модули ( в спектроанализаторах, системах встроенного контроля в различных разведывательных приемниках).
Перестройка по частоте в них определяется двумя способами:
1) Электронная с помощью варикапов;
2) Магнитная перестройка, с использованием ЖИГ-резонаторов.

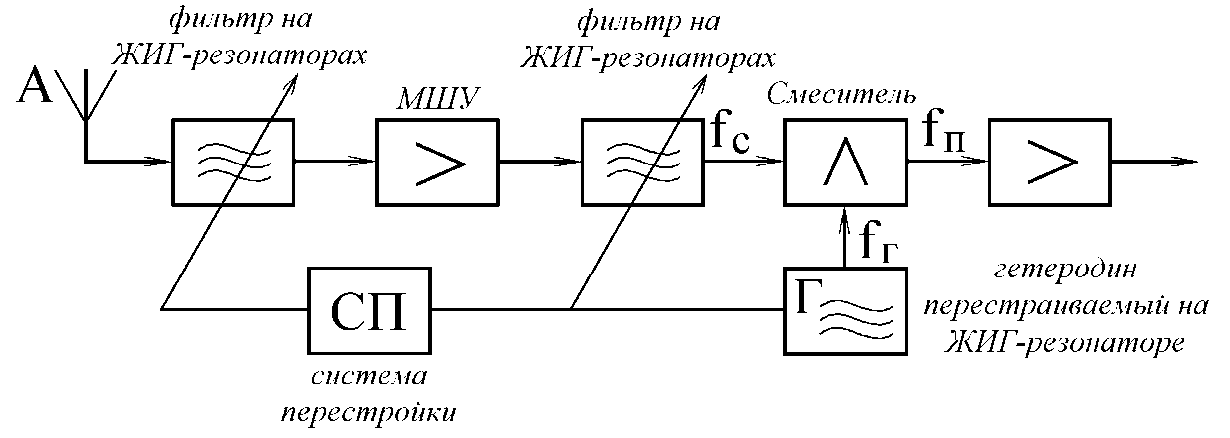

Структурная схема такого модуля:
f0(МГц)=0.03Н(А/м) - линейная связь между резонансной частотой ЖИГ-резонатора с напряженностью магнитного поля.
Достоинства: широкий диапазон перестройки.
Недостатки: повышенная инерционность.
13.2. Функциональные схемы приемно-передающих модулей.
Данные ППМ применяются, например, в доплеровских измерителях скорости, РЛС.
fд - доплеровский сдвиг частоты.

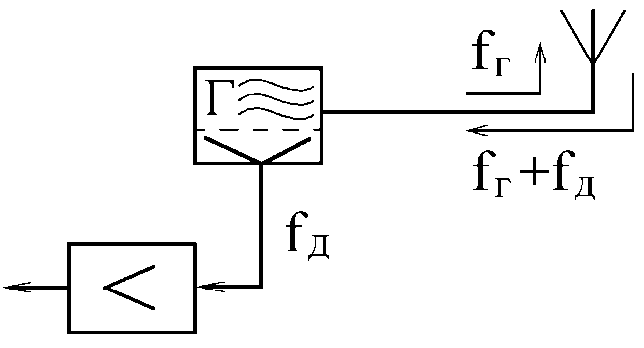

Наиболее простая схема реализует автодинный приемник.
Особенность такого модуля - в одном узле совмещены гетеродин, генератор и смеситель.
Структура такого модуля:
Отдельный класс таких модулей - это модули АФАР.
Рассмотрим структурную схему модуля: здесь отсутствует МШУ.
